壁挂式卫生间卷纸收纳装置结构设计

　　这款壁挂式纸巾收纳装置，主要适配公共卫浴间、家庭卫生间、酒店客房盥洗区域的干手纸、卷筒卫生纸收纳使用，区别于外露式纸巾挂架，采用半封闭圆弧壳体结构，能够避免淋浴飞溅的水汽直接打湿纸面，同时减少卫浴空间内浮尘附着在纸巾表层，保障取用纸巾的洁净度。从实际安装场景来看，这类装置通常固定在马桶侧方墙面、洗手台旁侧1.2米至1.4米的高度区间，适配成人站立或坐姿状态下的单手取纸操作，无需大幅度抬臂或侧身，符合卫浴空间的人机操作尺度要求。

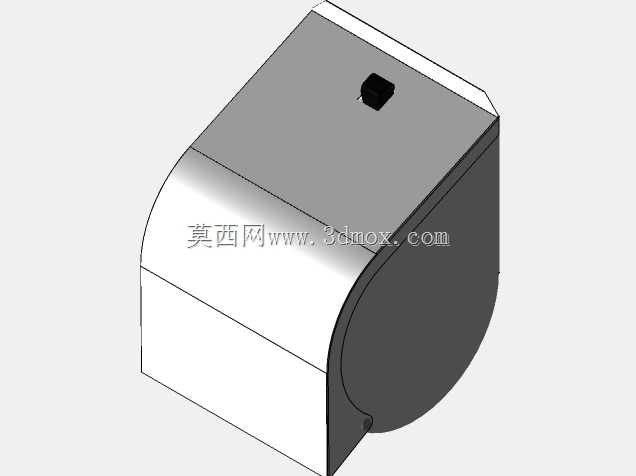

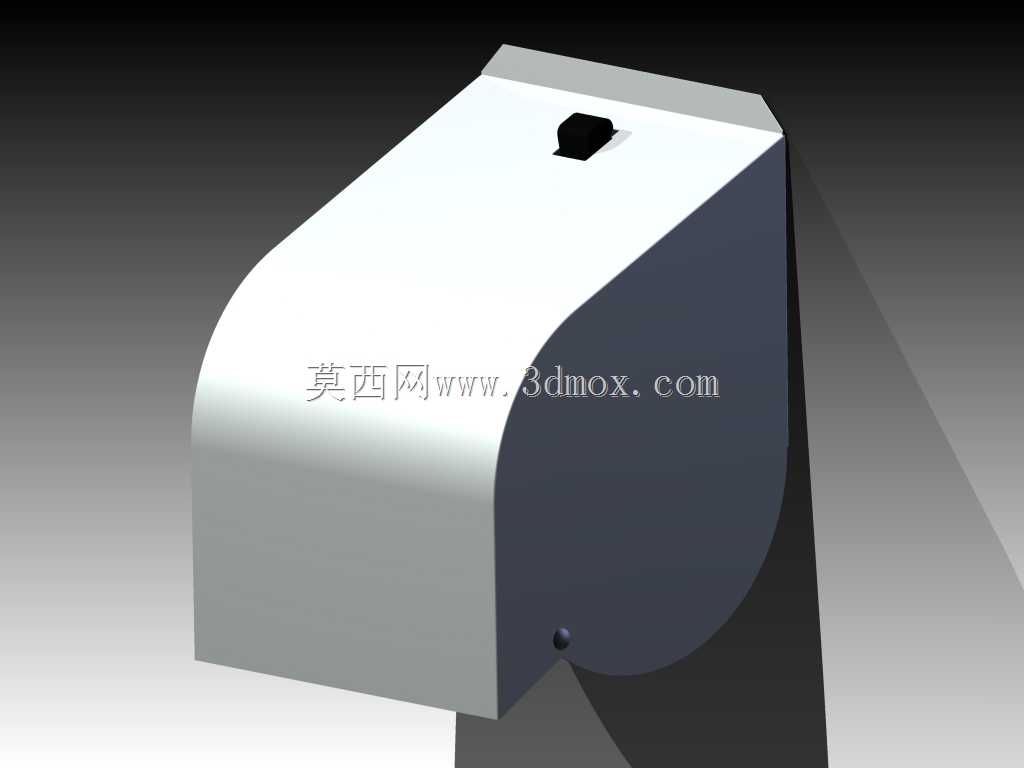

　　结构设计上，壳体采用大圆弧过渡的曲面造型，上半部分为平直安装面，完全贴附墙面，避免安装后出现缝隙积留水渍、污垢，下半部分做圆弧收边，没有尖锐棱角，能够避免人员在狭窄卫浴空间通行时发生磕碰，尤其适配老人、儿童活动频繁的家庭卫浴场景。壳体顶部设置有按压式锁止卡扣，无需额外工具即可开启上盖，更换纸卷时仅需单指按压卡扣即可掀开盖板，将整卷纸巾放入内部腔体后扣合盖板即可完成更换，日常维护操作门槛极低，无需专业人员操作。壳体下方设置有窄幅出纸口，出纸口边缘做圆角钝化处理，抽拉纸巾时不会刮擦纸面造成纸屑掉落，同时能够限制单次出纸的拉扯幅度，避免过度抽拉造成纸巾浪费。

　　从安装边界来看，装置整体进深控制在120毫米以内，不会过多占用卫浴通道的通行空间，即使是宽度不足1.2米的紧凑型卫生间，安装后也不会影响人员正常侧身通行；安装面预留两个沉头螺丝孔位，孔位间距符合常规卫浴五金的通用安装尺寸，可直接替换市面同规格的老式纸巾架，无需在墙面重新打孔，降低改造施工的工作量。内部腔体适配常规直径100毫米、宽度100毫米的标准卷筒卫生纸，也可兼容同尺寸的商用擦手纸卷，适配市面绝大多数在售的卫浴纸巾耗材，无需定制特殊规格纸卷，降低后期使用的耗材采购成本。

　　细节设计上，壳体侧面设置有观察窗结构？不，这款采用半透磨砂？不对，这款是实体壳体，在壳体下部设置有一个小型的余量观察点位，无需打开盖板即可通过点位判断内部纸卷的剩余量，方便保洁人员或家庭成员及时补充纸巾，避免出现缺纸的尴尬情况。锁止卡扣的按压力度设置在15牛左右，既不会因为日常轻微触碰就意外开启，也不会出现按压力度过大导致老人、儿童无法顺利开启更换纸卷的问题。壳体表面采用哑光磨砂处理，不易残留水渍和指纹印，日常清洁仅需用湿抹布擦拭即可，无需使用特殊清洁剂，维护成本极低。

　　在结构强度方面，壳体采用壁厚2毫米的工程塑料材质，整体抗冲击性能满足卫浴空间的使用要求，即使受到日常轻微碰撞也不会出现开裂、变形，安装挂点的承重能力可达5千克以上，完全能够承载整卷纸巾加上壳体自身的重量，长期使用不会出现挂点脱落、壳体下坠的问题。内部纸卷支撑轴采用简单的卡扣式安装，无需额外紧固件，安装纸卷时直接将纸卷套在支撑轴上即可，支撑轴转动阻尼设置适中，抽拉纸巾时支撑轴跟随转动，不会出现纸卷卡滞、纸巾扯断的情况，抽纸过程顺滑无卡顿。

　　考虑到卫浴空间的高湿度环境，装置所有结构缝隙都做了错位挡边设计，淋浴时的飞溅水流会顺着挡边流到壳体外部，不会顺着缝隙渗入内部腔体打湿纸巾，即使是紧邻淋浴区的安装位置，也能有效保障内部纸巾的干燥。壳体底部没有设置积水孔？不对，底部设置有两个微型的泄水小孔，即使有少量水汽凝结在壳体内部，也会顺着内壁从泄水孔排出，不会在壳体内部积留积水滋生霉菌，长期使用也不会出现内部发霉、产生异味的问题。

　　从建模逻辑来看，这款装置的建模过程优先从安装贴合面开始绘制，确定安装孔位的基准位置后，再通过曲面拉伸、圆弧过渡构建主体壳体的外形，之后拆分上盖与底座的配合面，添加锁止卡扣、支撑轴、出纸口等细节结构，所有配合位置都预留了0.2毫米的装配间隙，保障后期开模生产时零部件能够顺利装配，不会出现干涉卡滞的问题。所有圆角半径都不小于1毫米，符合注塑生产的工艺要求，避免出现应力集中导致的部件开裂问题，同时也满足卫浴产品的安全设计规范，没有尖锐的危险边角。
