带安全泄压功能的散热器端盖结构

　　在各类液冷散热系统的实际运维场景中，散热器端盖并非单纯的封堵零件，它直接决定了冷却回路的压力上限、密封可靠性以及极端工况下的安全冗余。这款带安全泄压功能的散热器盖，最初的设计出发点就是解决密闭冷却腔在热胀冷缩过程中出现的超压风险——当设备长时间高负荷运行，冷却液受热膨胀，回路内部压力会持续攀升，如果没有可控的泄放通道，轻则造成密封垫渗漏、壳体焊缝开裂，重则直接胀裂散热器芯体，引发冷却介质泄漏、设备过热停机的连锁故障。

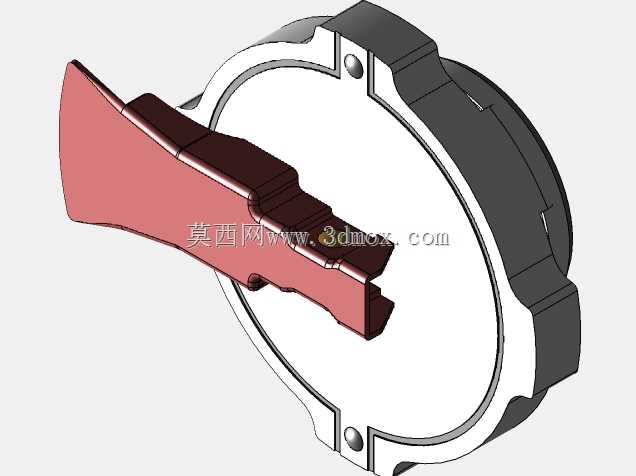

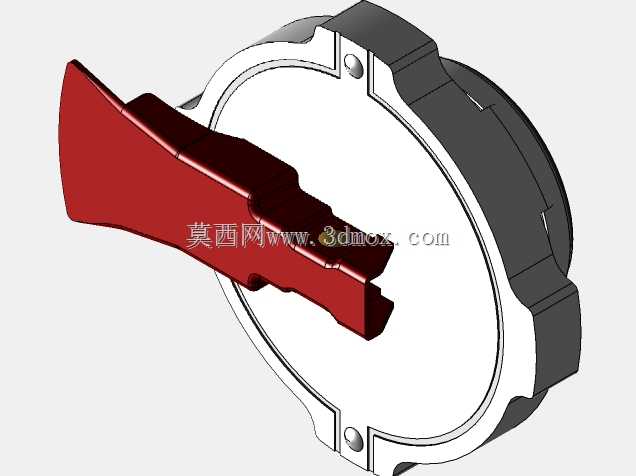

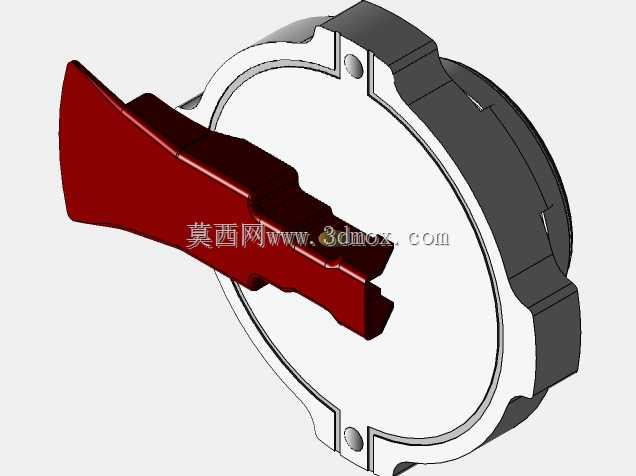

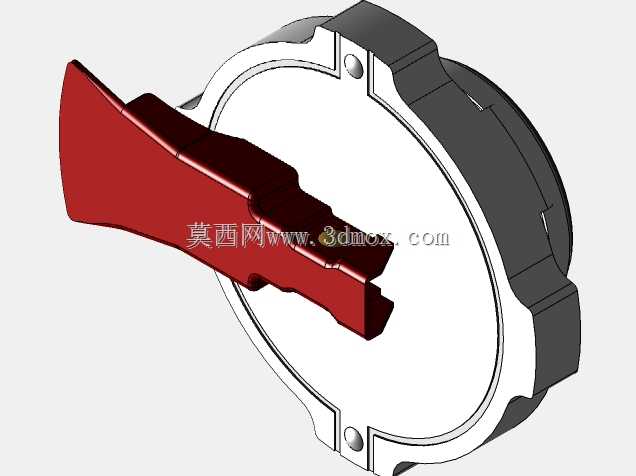

　　从结构布局来看，端盖主体采用圆盘式基座适配散热器的圆形加注口，外周均匀分布的凸耳与定位孔对应散热器壳体上的安装点位，装配时不需要额外定制转接法兰，直接通过紧固件压合密封面即可完成固定。基座侧面延伸出的异形泄压通道是整个零件的功能核心，通道内部预留了阀芯安装腔、弹簧定位槽以及密封锥面，常态下弹簧推动密封件封堵泄放口，让冷却回路保持密闭承压状态；当腔内压力超过设定阈值，介质压力克服弹簧预紧力顶开密封件，多余的压力顺着通道向外泄放，压力回落到安全区间后阀芯自动回位，回路重新恢复密封，整个过程不需要人工干预，也不会出现冷却介质大量喷溅的问题。

　　设计过程中首先要敲定的是安装边界尺寸：端盖与散热器配合的止口直径需要和加注口完全匹配，止口端面的平面度公差控制在0.1mm以内，避免压装后出现局部缝隙导致渗漏；外周凸耳的中心距要和散热器壳体上的安装孔位严格对齐，凸耳的厚度做了加厚处理，承受紧固件锁紧力时不会发生翘曲变形。泄压通道的走向做了斜向延伸的异形处理，一方面是为了在有限的端盖径向空间里布置足够长度的阀芯导向段，保证阀芯启闭过程中不会出现卡滞；另一方面斜向出口可以让泄放的带压介质朝向远离设备电气元件、操作人员的方向排出，避免高温介质喷溅造成安全隐患。

　　在功能特性的匹配上，这款端盖把密封和泄压两个核心需求整合在同一个零件上，替代了传统“实心端盖+独立泄压阀”的分体式方案，减少了管路连接点，也就降低了潜在的渗漏点数量。零件的建模过程中，基座的圆盘轮廓、外周的定位凸台、泄压通道的异形曲面都做了全参数化关联：如果后续需要适配不同口径的散热器，只需要修改止口直径、凸耳分布圆半径这几个核心参数，整个端盖的安装结构、泄压通道的相对位置就能同步更新，不需要重新从零绘制草图。阀芯安装腔的内部尺寸也预留了标准件适配空间，弹簧、密封锥塞都可以直接选用市售的通用规格，后期维护更换配件不需要单独定制非标零件。

　　从实际应用场景来看，这类端盖既可以用在工业设备的水冷散热器、液压系统的油冷器上，也可以适配工程机械、特种车辆的散热回路，在环境温度波动大、设备负荷变化频繁的工况下，自动平衡回路内部压力，避免热态超压、冷态负压吸瘪散热器芯体的问题。建模时特意把密封面的沟槽、定位销孔、泄压通道的拔模斜度都做了还原，不管是做3D打印样件验证装配关系，还是后续开模量产，都可以直接提取模型的尺寸参数进行工艺编制，端盖的壁厚也按照承压零件的设计标准做了均匀化处理，注塑或者压铸成型时不会出现局部缩孔、应力集中的问题。
