全吨位弓形带安全螺栓卸扣系列

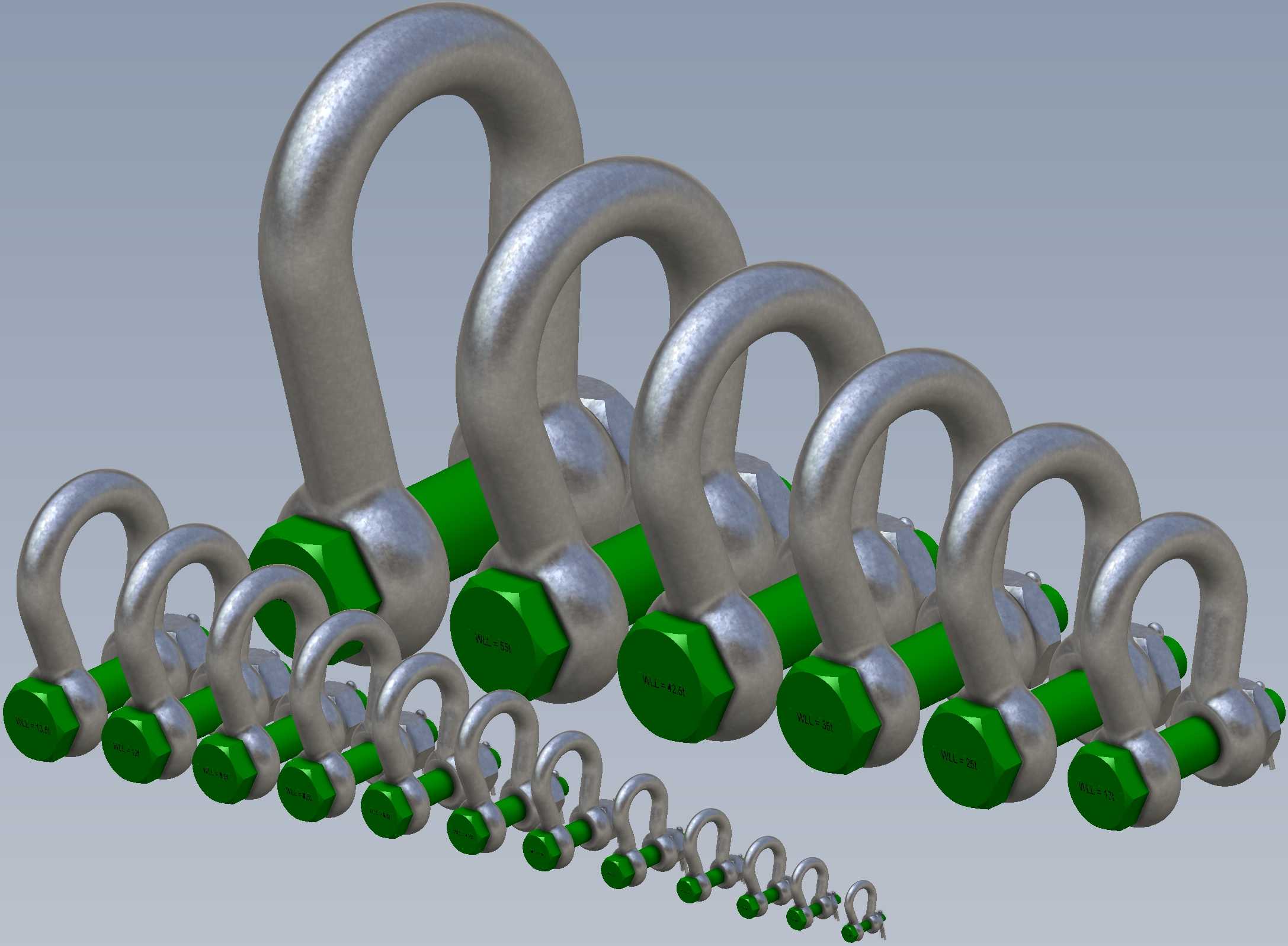

弓形卸扣作为起重吊装作业中应用最广泛的索具连接件，在港口装卸、电力施工、桥梁架设、重型设备转运、船舶系泊、矿山开采等诸多场景中承担着核心连接作用，是吊索与被吊重物之间传递载荷的关键受力部件，其可靠性直接决定吊装作业的安全等级。本次设计的带安全螺栓绿钉标准弓形卸扣，覆盖0.5吨到85吨的全载荷区间，可适配从轻型物料吊装到百吨级重型设备移位的全场景作业需求，不同吨位的卸扣在结构尺寸上形成梯度化的完整序列，小吨位卸扣结构紧凑轻便，适合狭小空间内的轻型吊装作业，大吨位卸扣通过加粗本体直径、加大销轴截面的设计，满足大载荷下的强度冗余要求。

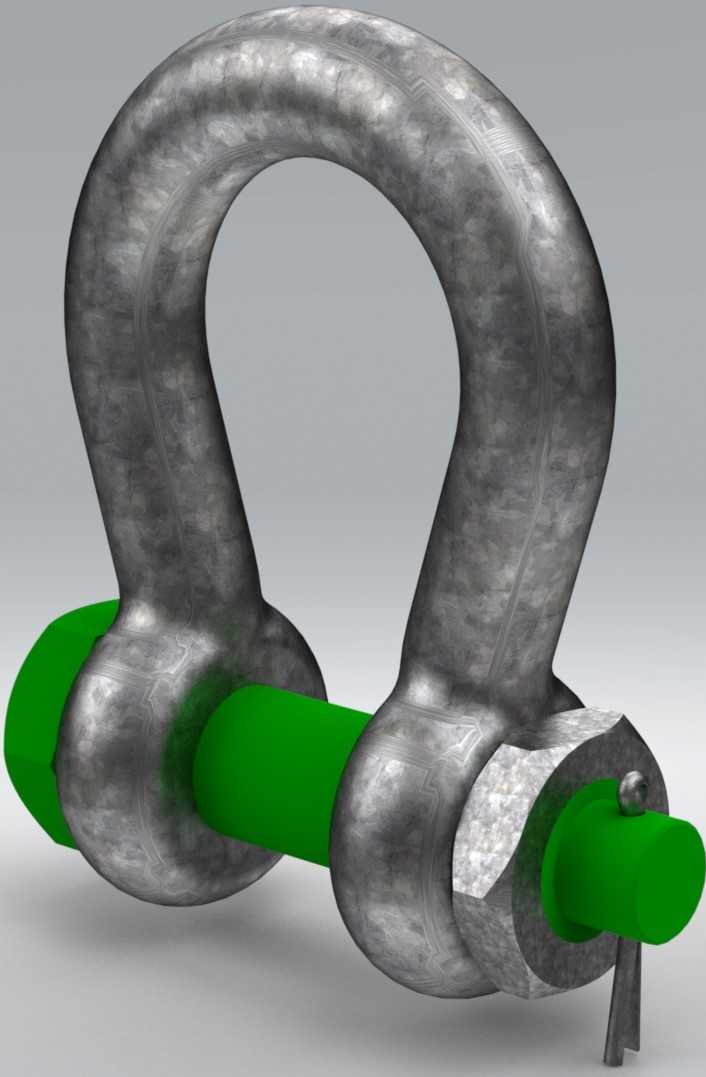

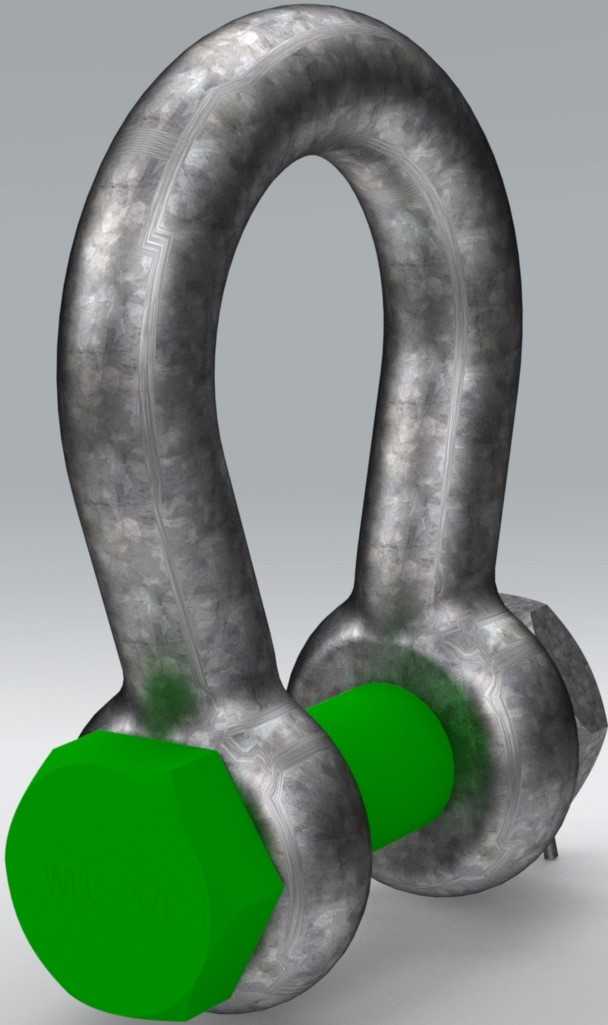

该系列卸扣采用弓形本体结构，相比同载荷等级的D形卸扣，弓形的弧形轮廓拥有更大的内部连接空间，可同时容纳多根吊索、吊带或钢丝绳的连接端，不会对索具产生过度挤压，能有效分散索具弯折处的应力集中，延长配套索具的使用寿命。本体采用高强度合金结构钢锻造而成，整体经过调质热处理，金相组织均匀致密，表面经过镀锌钝化处理，兼具耐磨与防腐蚀性能，可在户外潮湿、沿海盐雾等恶劣工况下长期使用。配套的安全螺栓销轴采用带螺母锁止的结构，销轴端部设置有绿色标识的防松钉，安装时将销轴穿过卸扣两个端部的同轴孔后，拧紧锁紧螺母即可完成锁止，防松钉可直观显示螺母的锁紧状态，避免作业过程中销轴受震动、载荷冲击出现回转松脱的问题，相比普通插销式卸扣，安全冗余度大幅提升。

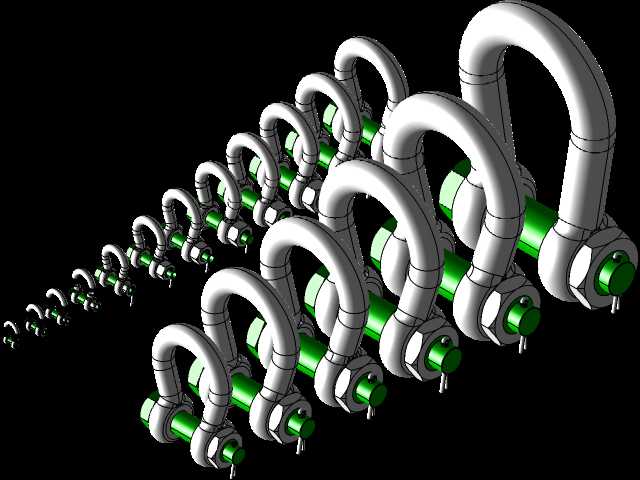

设计过程中针对每个吨位的卸扣都做了完整的受力仿真验证，对弓形本体的弯曲段、销轴孔接触面、销轴剪切面等关键受力位置进行了应力校核，确保在额定载荷下所有位置的应力都低于材料的许用应力值，同时预留1.5倍的安全系数，满足起重行业的安全规范要求。不同吨位的卸扣在外形尺寸上做了标准化的梯度设计，相邻吨位的卸扣在本体宽度、开口尺寸、销轴直径上形成合理的尺寸差，既避免了小吨位大尺寸造成的材料浪费，也防止大吨位小尺寸带来的强度不足问题，安装时可根据配套吊索的直径、被吊物的吊耳尺寸选择对应吨位的卸扣，销轴与吊耳孔的配合间隙控制在合理范围，既保证安装便捷性，也避免间隙过大造成的作业过程中晃动冲击。该系列卸扣可单独作为连接件使用，也可与吊钩、吊环、钢丝绳索具、合成纤维吊带等配套组成成套吊具，适配不同的吊装作业需求，在使用过程中只需定期检查本体是否有裂纹、变形，销轴锁止结构是否完好，即可长期稳定服役。
