拖车牵引球销式挂接连接装置

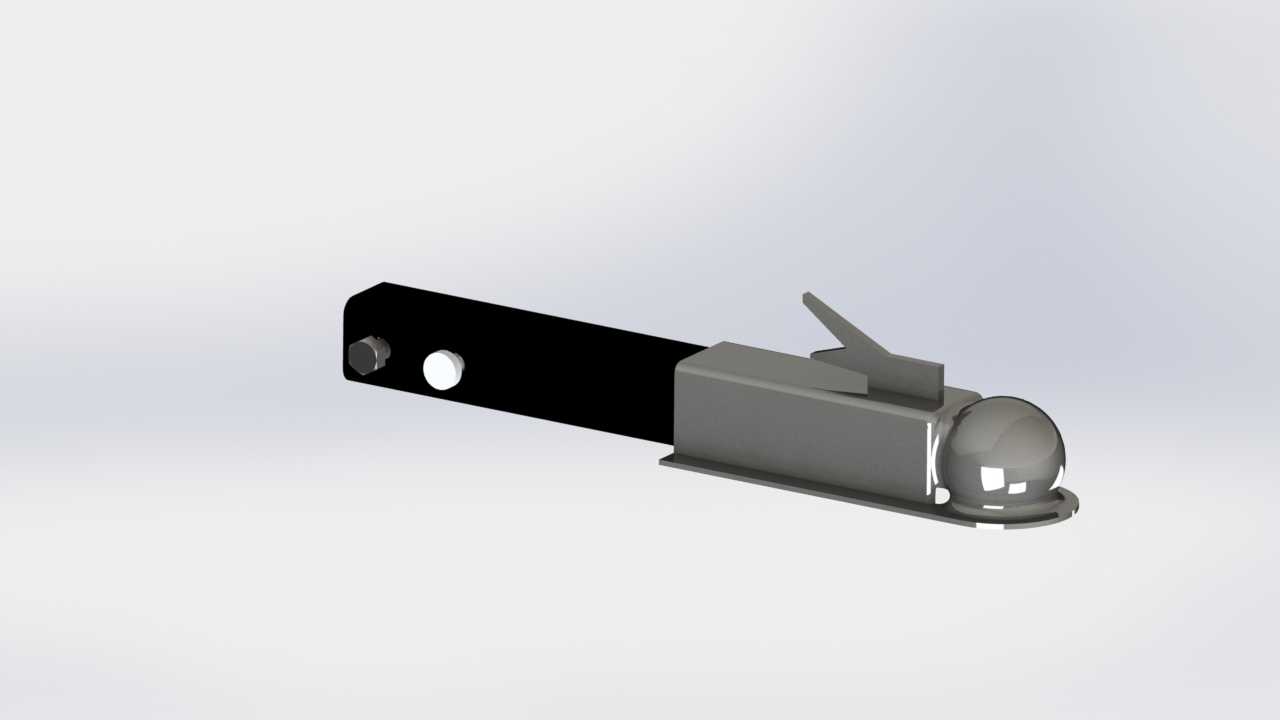

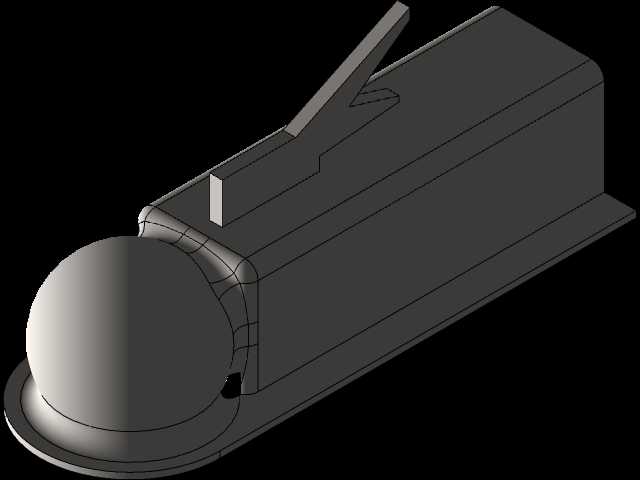

该拖车挂接装置是道路拖挂场景中实现牵引车与后挂设备刚性连接的核心五金部件，广泛应用于家用乘用车拖挂小型旅居挂车、货运车辆拖挂平板挂车、农用机械拖挂作业机具、场地作业车辆拖挂转运载具等场景，是拖挂运输体系中承担载荷传递、转向随动、连接锁止功能的关键结构件。装置整体采用长条形安装臂加球头锁止座的组合结构，前端的平直安装臂用于与牵引车尾部的安装基座对接，臂身预留的两个安装孔位分别对应固定螺栓与定位销的安装位置，可适配多数车型尾部标准拖挂安装位的孔距要求，安装时无需对牵引车尾部结构做大规模改造，仅需通过配套螺栓紧固即可完成固定，安装边界可兼容厚度在6mm至12mm之间的尾部安装钢板，适配性覆盖市面多数量产乘用车辆、轻型货运车辆的尾部拖挂安装接口。装置后端的球头锁止座是核心功能单元，采用半球形牵引球头作为连接对接端，可与后挂设备前端的标准球窝接口完美契合，球头表面做硬化抛光处理，既可以降低连接配合面的磨损速率，也能保证转向过程中连接副的转动顺滑度，避免拖挂行驶过程中出现转向卡滞、异响等问题。锁止座上方设置的扳把式锁止机构，可在球头与后挂球窝对接完成后，通过扳动锁止扳把实现自动卡紧锁止，锁止状态下可承受垂直方向1.2吨、水平牵引方向3.5吨的载荷冲击，完全满足轻型拖挂场景的载荷需求，锁止机构自带防脱限位结构，可避免车辆行驶过程中因颠簸振动导致锁止机构意外松脱，大幅提升拖挂行驶的安全系数。整套装置的结构设计充分考虑了实际使用中的维护便利性，所有活动铰接位置均预留润滑注油通道，日常使用时仅需定期注入润滑脂即可保证机构动作顺畅，安装臂表面采用黑色电泳防锈处理，可适应户外雨雪、泥泞等复杂作业环境的防腐蚀需求，球头与锁止座采用高强度合金钢一体铸造成型，在保证结构强度的前提下尽可能压缩整体重量，降低牵引车尾部的额外载荷负担。
