四腿组合式链条起重吊索具结构设计

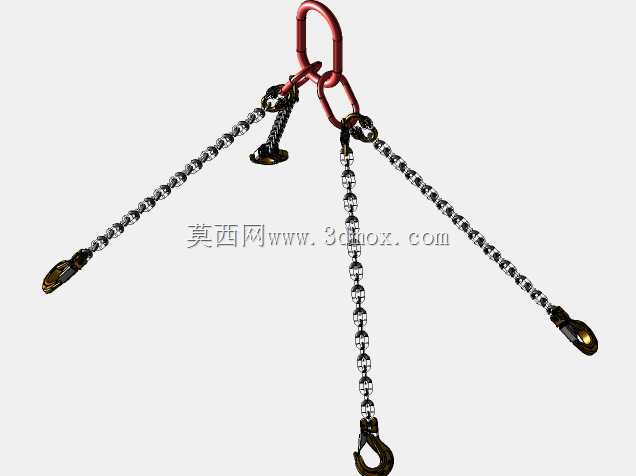

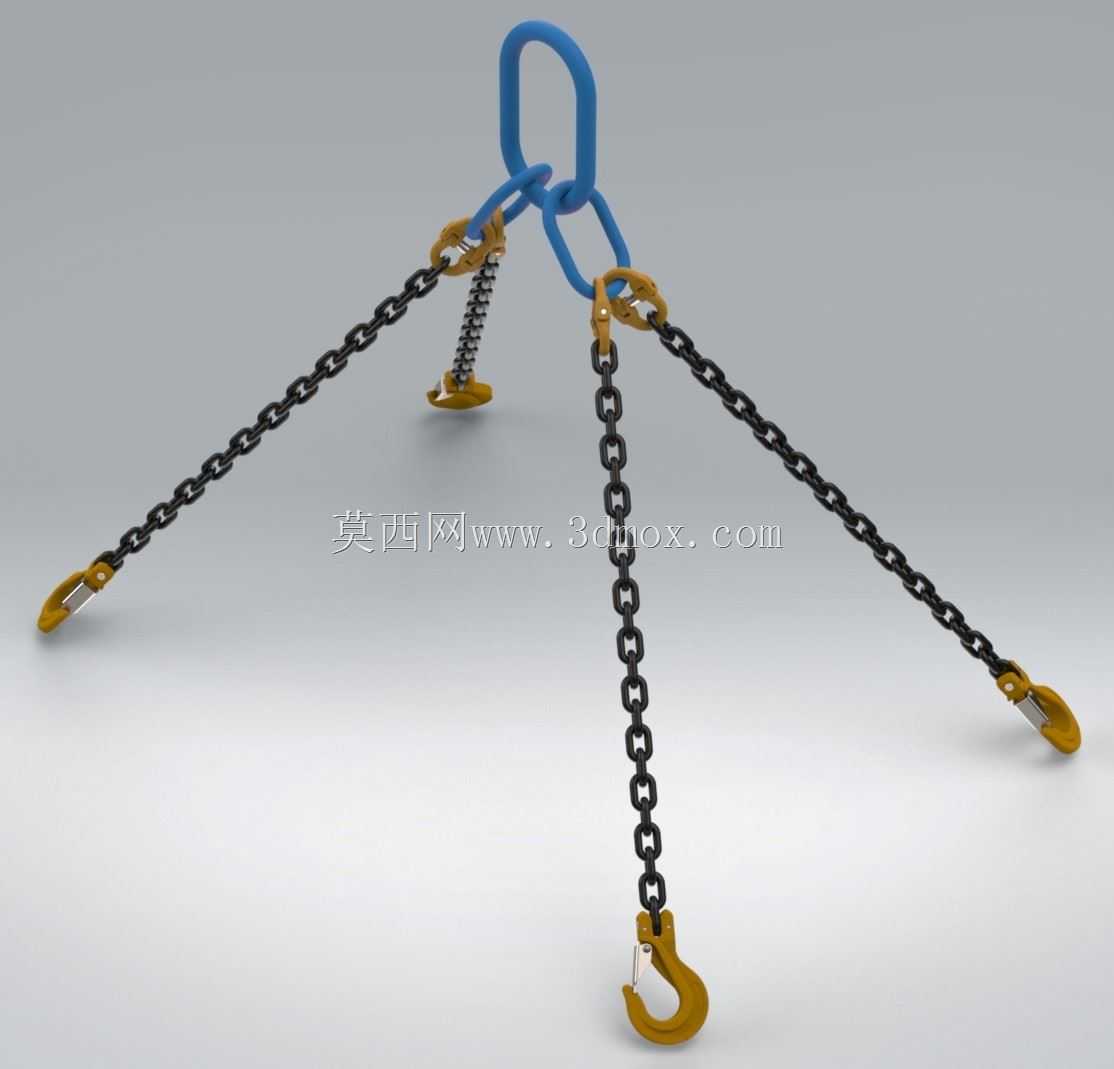

这款链式吊索是工业起重搬运场景中常用的柔性吊具，广泛应用于机械制造车间工件周转、仓储物流重型货物装卸、钢结构安装构件吊装、港口码头散杂件吊运等作业场景，可适配不同规格的起重设备，完成从数百公斤到数吨级重物的垂直起升、水平移位作业，是生产现场连接起重设备与被吊重物的核心受力部件。整套吊索采用四腿分载结构设计，顶部配置一体式高强度主吊环，可直接挂接起重机吊钩、行车葫芦吊点等起重端连接件，主吊环下方通过分链环连接四根独立的承重链条，每根链条末端配置自锁式起重吊钩，作业时可根据被吊物的外形、吊点分布选择单腿、双腿或四腿组合挂载方式，针对异形构件、不规则重物可灵活调整各链条长度，保证起吊过程中重物重心平稳，避免出现倾斜、滑脱风险。其中两根链条配置13mm规格的高强度承重链，搭配可调式缩短钩结构，可根据吊装需求快速调整单根链条的有效作业长度，适配不同吊点高度差的吊装需求，剩余两根链条搭配弹簧缓冲结构，起吊瞬间可吸收冲击载荷，减少链条与吊点之间的刚性碰撞，降低起吊动载对链条、吊环及被吊物的损伤。设计过程中充分考虑实际作业的安装边界，主吊环采用大开口圆弧过渡设计，可适配市面绝大多数常规规格的起重吊钩，无需额外配置转接件即可完成挂载；末端吊钩采用带安全舌片的羊角钩设计，挂接吊点后安全舌片自动锁闭，可避免作业过程中吊点从钩口滑脱；每节链条均采用模锻成型工艺制作，链环之间衔接顺滑，无卡滞、扭结问题，可在-20℃到100℃的常规作业环境下稳定工作，同时可适配水平、倾斜等多种起吊角度，单根链条允许的最大起吊角度不超过60度，四腿同时挂载时可通过载荷均摊结构降低单根链条的受力负荷，提升整套吊索的额定承载能力。整套吊索的各连接部件均采用铰接式连接结构，可在三维空间内自由转动，适配不同方向的起吊拉力，避免链条出现侧向受力、扭曲变形的问题，作业完成后可将各链条收拢折叠，占用存储空间小，便于现场存放与转场携带，日常维护仅需定期检查链环磨损、吊钩变形情况即可，无需复杂的保养工序，可长期在高频率起重作业场景下保持稳定的性能表现。
