拉杆式带耳安装标准气动执行气缸

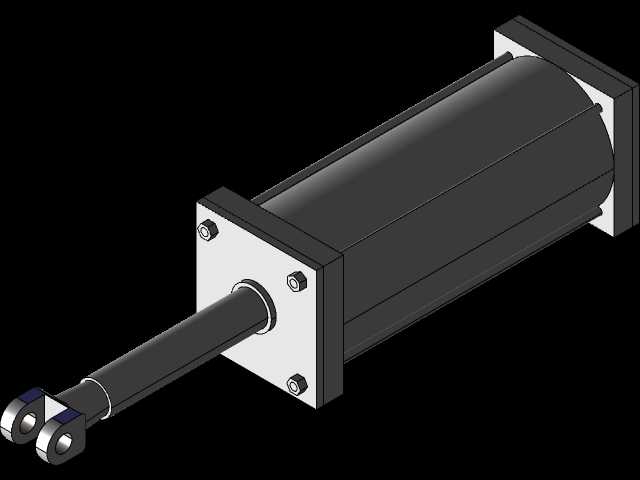

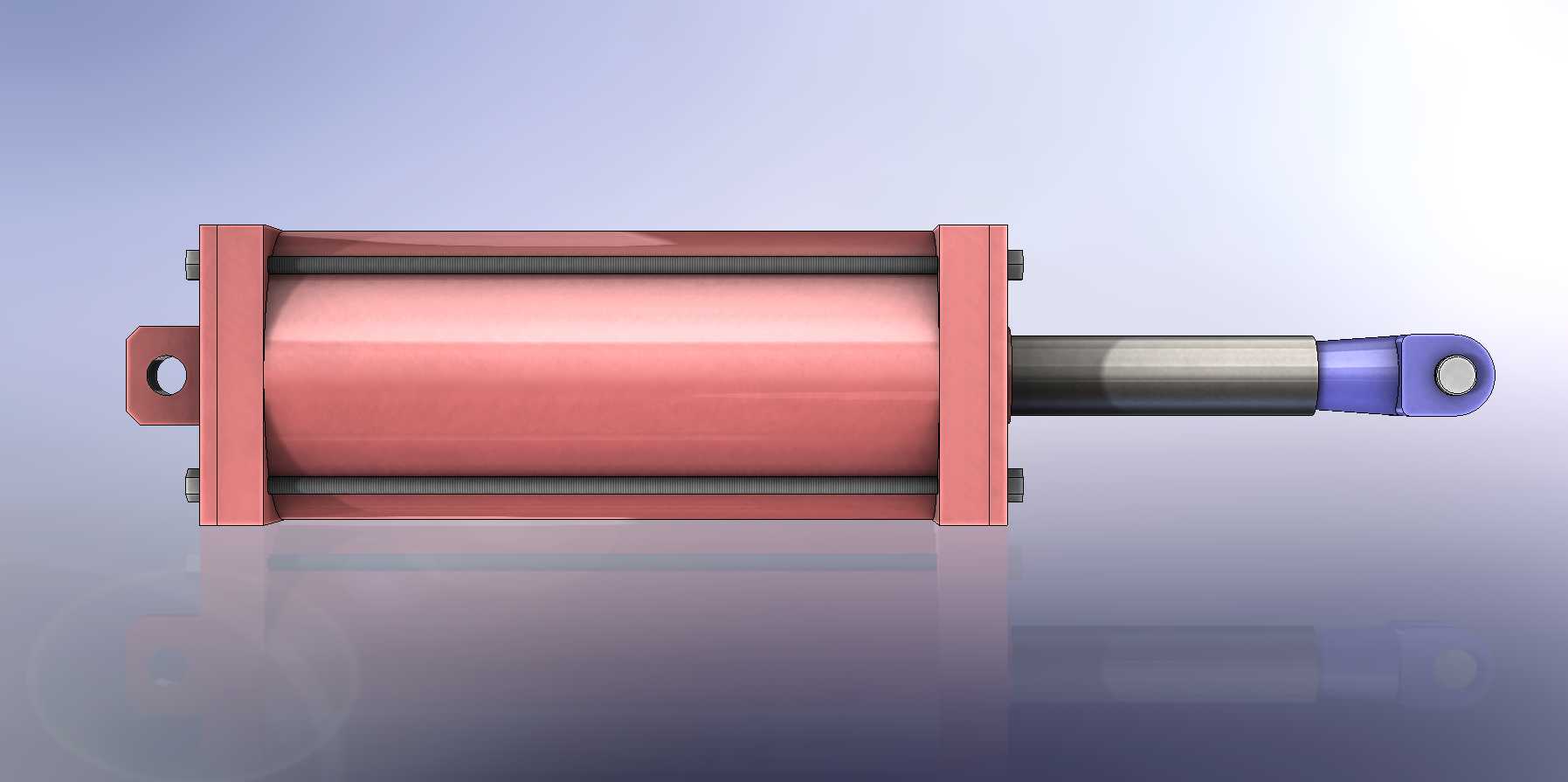

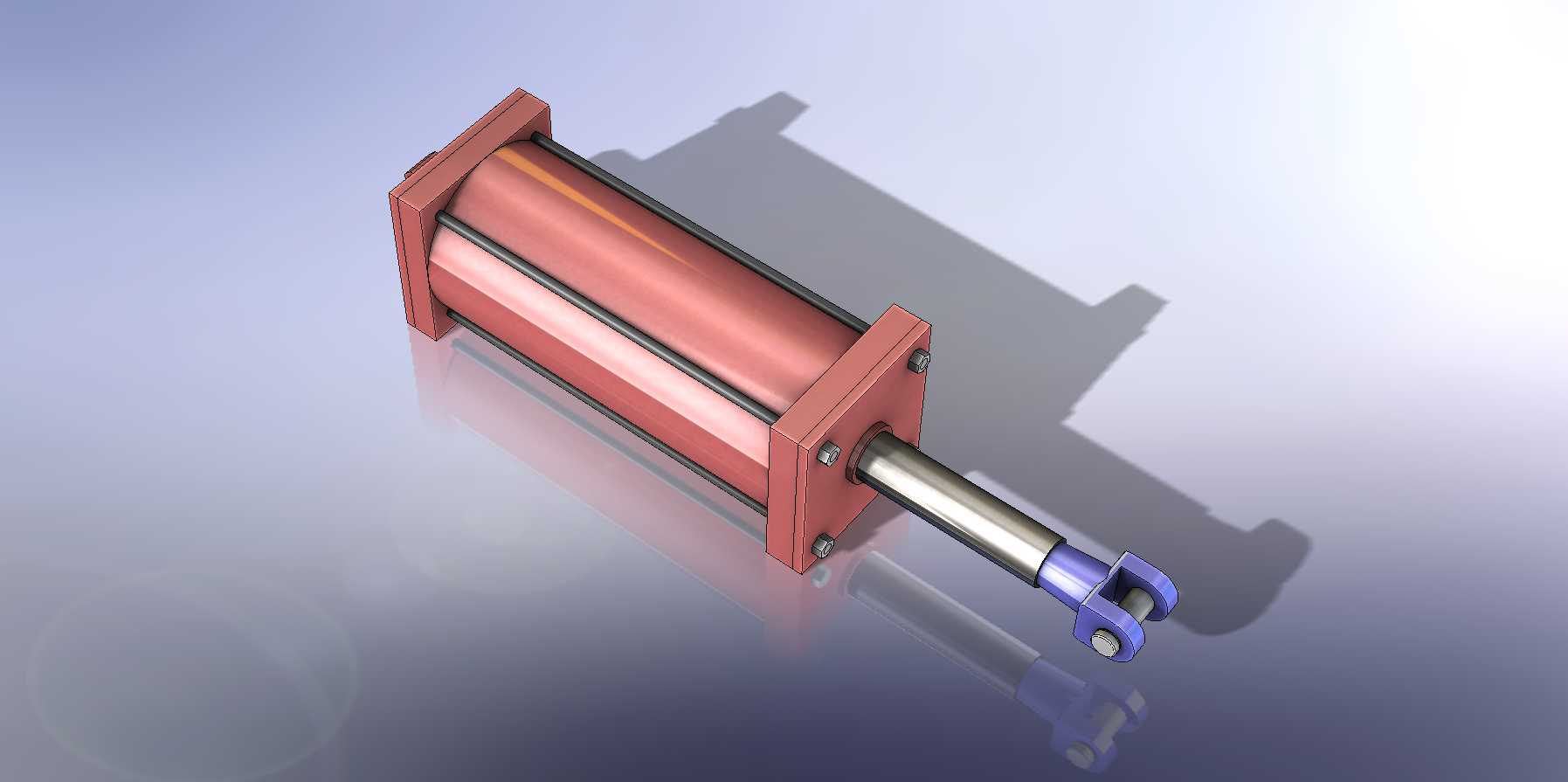

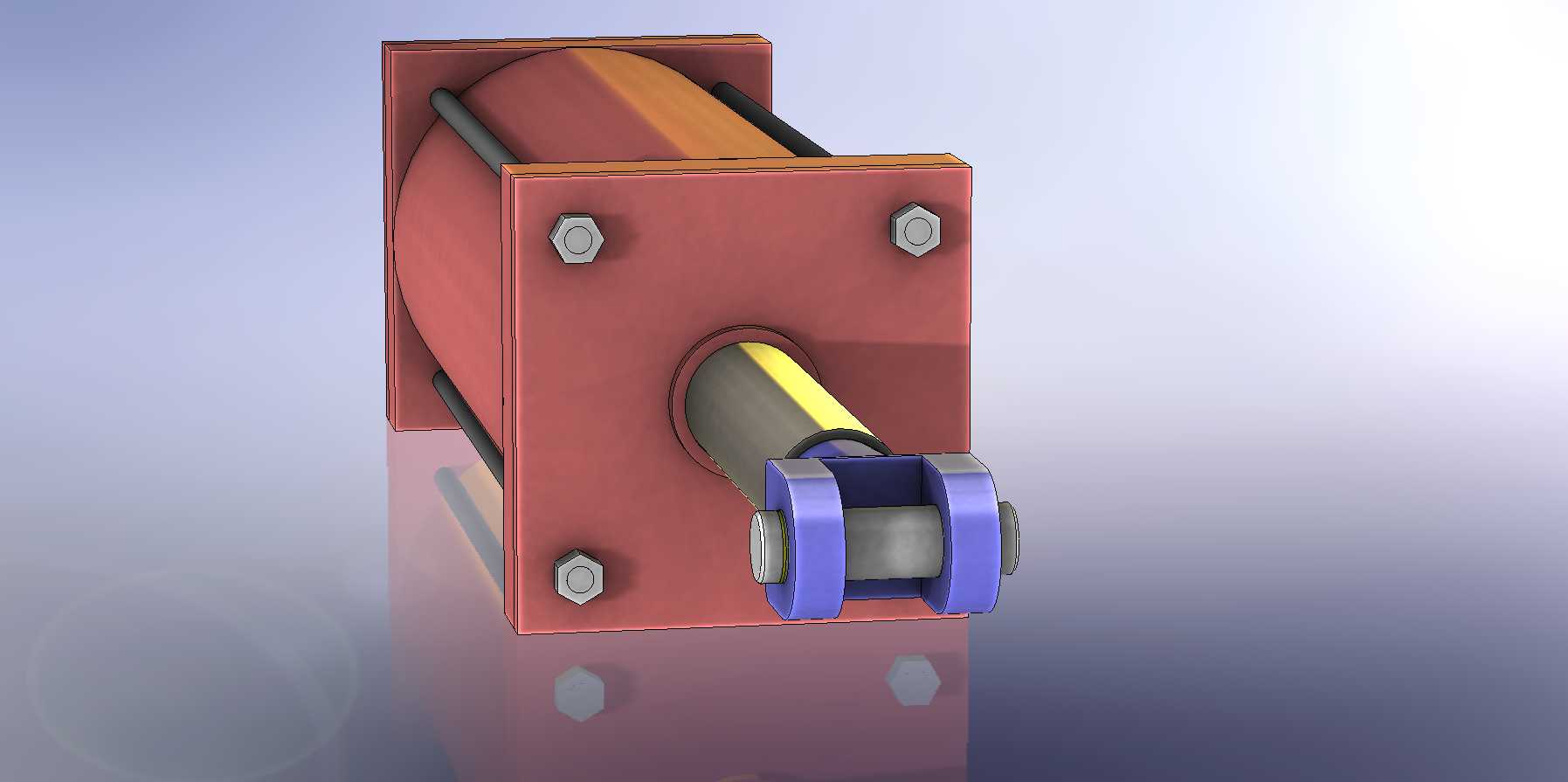

这款拉杆式气动执行元件，广泛应用于轻工自动化生产线、工装夹具夹紧工位、物料推送转运、小型设备往复动作驱动等场景，是气动控制系统中完成直线往复做功的核心执行部件，可搭配电磁阀、节流阀、磁性开关等气动辅件，完成不同节拍、不同行程的伸缩动作，适配0.4-0.8MPa的常规工厂压缩空气气源，在电子装配、包装输送、木工加工、小型冲压辅助等领域都有极高的应用普及率。该气缸采用经典的四拉杆锁紧结构，前后端盖通过四根对称布置的高强度拉杆拉紧固定，可承受气缸做功时缸筒内部的气压推力，避免端盖受压松脱，缸筒采用硬质氧化铝合金材质，内壁做镜面抛光处理，降低活塞运动时的摩擦阻力，同时具备优秀的防锈抗腐蚀能力，适配多数工业车间的使用环境。活塞部分采用双密封圈组合密封结构，搭配耐磨导向环，既保证了缸腔的气压密封性，避免窜气导致的推力损失，又能为活塞杆提供稳定的径向支撑，降低活塞杆伸出时的径向偏摆量，延长气缸整体使用寿命。活塞杆采用镀铬硬化处理，表面硬度高、粗糙度低，可减少运动过程中密封圈的磨损，前端搭配Y型铰接头安装结构，可适配带铰接座的安装场景，允许安装过程中存在小角度的摆动偏差，补偿安装面的位置误差，避免活塞杆受径向别力导致的弯曲、密封件过早损坏问题。设计过程中充分考虑了安装边界的通用性，端盖预留标准的通孔安装位，既可以做轴向两端固定安装，也可搭配安装附件完成侧面脚架安装、前法兰安装、后铰轴安装等多种安装形式，整体外形规整，拉杆外凸尺寸控制在合理范围，不会占用过多安装空间，可直接替换同行程同缸径的标准拉杆气缸，无需重新设计安装位。气缸的进出气口采用标准内螺纹接口，可直接匹配常规气动快插接头，无需额外做转接处理，端盖内置缓冲结构，可在活塞运动到行程端点时起到缓冲作用，降低活塞撞击端盖产生的噪音与振动，让气缸运行更平稳，减少冲击对配套设备的影响。
