笔记本内置2.5英寸SATA硬盘结构设计

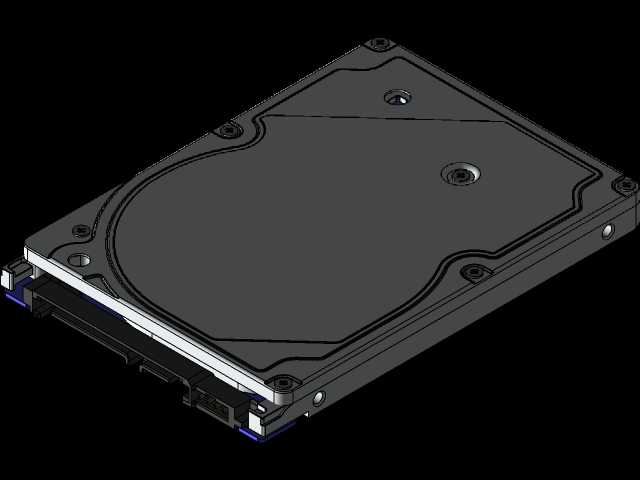

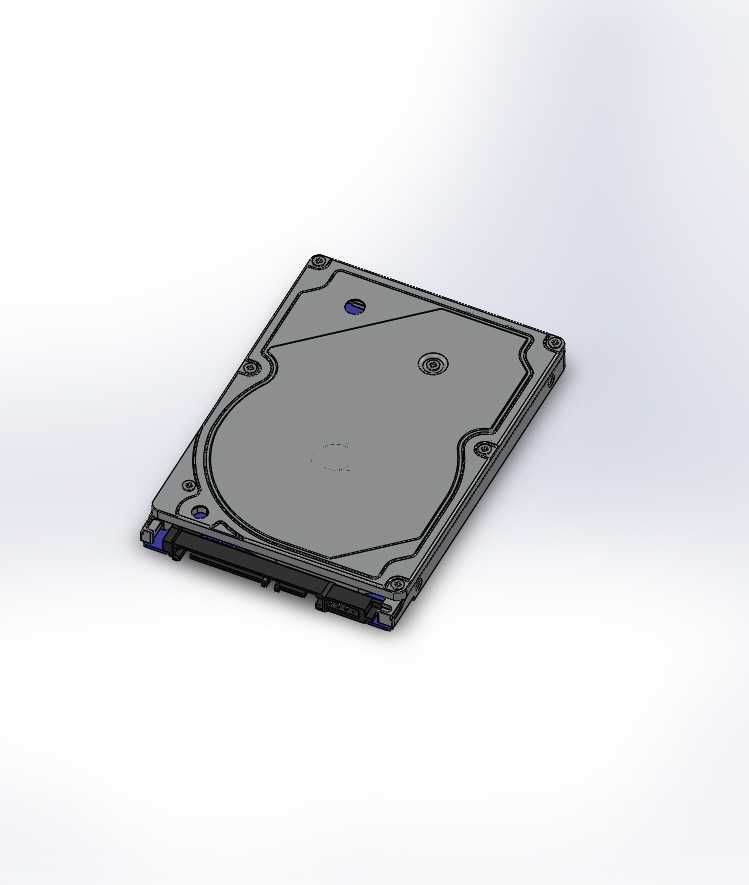

这款2.5英寸SATA硬盘的三维结构设计，主要面向笔记本电脑内置存储的应用场景，同时也可适配紧凑型迷你主机、移动硬盘盒、工业嵌入式工控设备等对安装空间有严格限制的电子设备场景，作为核心数据存储载体承担系统运行、文件存储、数据读写传输的核心功能。在实际使用场景中，该类硬盘需要在狭小的设备内部空间内完成固定安装，同时兼顾运行稳定性、接口兼容性与结构防护需求，因此设计过程中需要严格匹配行业通用的安装尺寸规范，确保可以适配绝大多数标准2.5英寸硬盘位的安装孔位与接口位置。从产品功能特性来看，该结构完整还原了2.5英寸SATA硬盘的核心组成部分，包括蓝色PCB主控电路板、板载存储芯片与主控芯片、SATA数据与电源一体化接口、侧边安装固定孔位、中部主轴电机避让圆孔，以及电路板上的贴片电容、电阻、固定螺丝位等细节结构，能够直观呈现硬盘的内部组件布局与外部接口特征，可用于硬件结构教学、设备装配模拟、机箱内部空间干涉校验等场景。在设计思路上，该结构优先遵循2.5英寸硬盘的通用工业尺寸规范，整体长宽尺寸严格匹配行业标准的100mm*70mm规格，厚度控制在常规9.5mm笔记本硬盘的尺寸范围内，侧边的安装孔位位置、SATA接口的凸起长度与金手指布局完全符合通用安装要求，确保在装配模拟中可以准确还原硬盘装入设备时的空间占用情况，避免出现尺寸不匹配导致的安装干涉问题。设计过程中对电路板上的元件布局做了贴合实际产品的还原，主控芯片与缓存芯片的位置、板载元件的高度都参考市售常规2.5英寸机械硬盘的实际布局进行建模，中部的圆形避让区域对应硬盘内部盘片与主轴电机的安装位置，底部的接口部分做了分层结构处理，清晰区分数据引脚与电源引脚的区域，同时还原了接口处的金属防护外壳结构。在安装边界的设计上，模型充分考虑了硬盘安装时的周边空间预留需求，除了硬盘自身的实体结构外，各元件的凸起高度、接口的插入深度都做了精准还原，能够帮助设计人员在进行笔记本主板布局、硬盘仓结构设计时，准确计算所需预留的安装空间，避免出现硬盘装入后与周边主板元件、外壳结构发生碰撞的问题，同时也可以用于硬盘固定支架、减震胶圈等配套配件的结构设计参考，确保配件与硬盘的贴合度与固定稳定性。
