DHT11数字温湿度传感元件结构模型

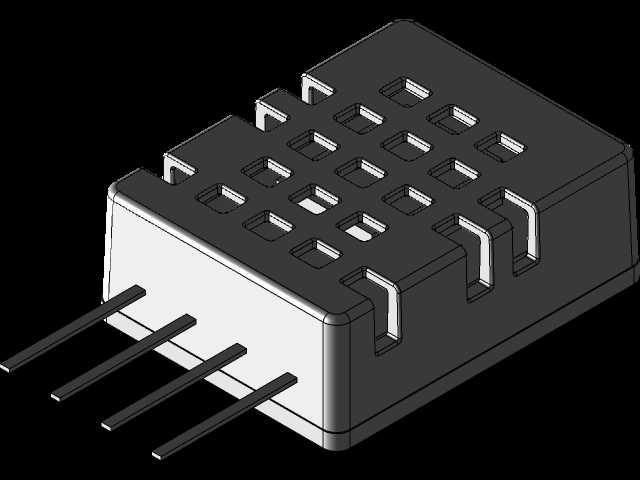

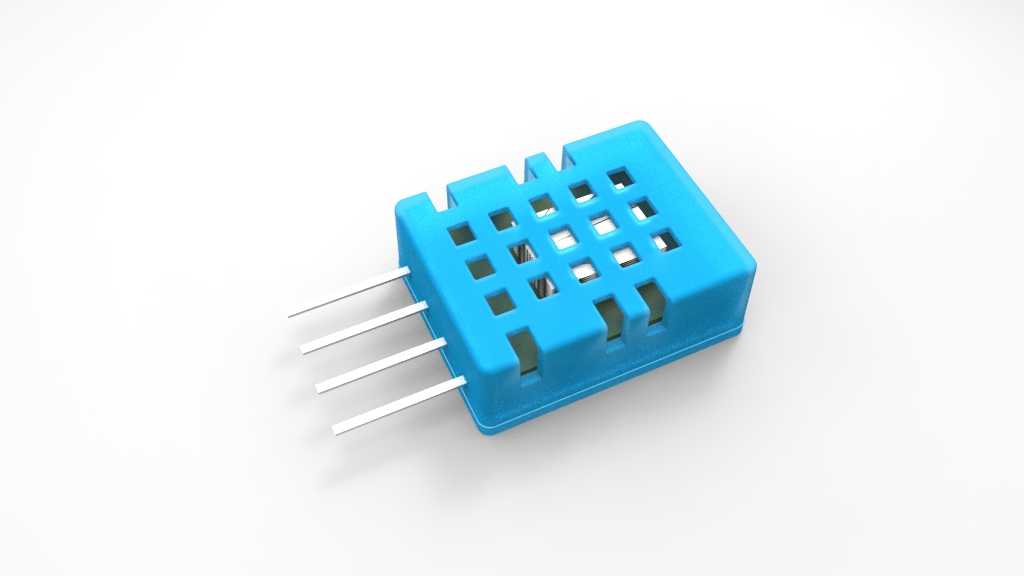

这款DHT11数字温湿度传感元件的三维结构模型，完整还原了民用级低成本温湿度采集元件的真实形态，可用于各类电子实训装置、智能家居样机、小型环境监测终端的结构布局设计与装配验证环节。在实际行业应用中，这类传感元件常被嵌入家用温湿度计、空调温控模块、加湿器湿度反馈单元、农业小型大棚温湿度采集节点、物联网入门实训套件中，承担环境温湿度参数的前端采集功能，凭借极低的使用成本、简单的单总线通讯逻辑，成为民用非高精度温湿度检测场景的首选元件。从产品功能特性来看，该元件内部集成了电阻式感湿元件与NTC测温元件，搭配内置的8位单片机完成校准数据存储与信号输出，无需额外搭建复杂的信号调理电路，仅需单根通讯引脚即可完成与主控芯片的数据交互，供电范围覆盖常用的3.3V与5V电平，能直接适配绝大多数主流单片机控制板的接口电平，无需额外增设电平转换电路。在产品设计思路上，模型还原的外壳采用了带格栅开孔的蓝色阻燃塑料壳体结构，顶部与侧面的多组方形开孔是核心设计细节，这些开孔能够让内部的感湿、测温元件与外界空气充分接触，避免封闭壳体造成的检测滞后、数值偏差问题，同时壳体的格栅结构也能阻挡大颗粒灰尘直接落在核心感应元件上，兼顾透气性能与基础防护能力；壳体下方引出的四根直插式金属引脚，按照标准间距排布，既可以直接插装在面包板上完成原型电路搭建，也能够通过波峰焊工艺焊接在PCB板上完成量产装配，引脚长度经过优化，既保证焊接时的结构强度，也避免引脚过长造成的相邻信号短路风险。从外形尺寸与安装边界来看，该元件整体为规整的小尺寸方块结构，长宽尺寸适配标准2.54mm间距的排针布局，安装时仅需在PCB板上预留对应四个引脚的焊盘位置，壳体周边预留1mm以上的装配间隙即可完成安装，无需额外设计固定卡扣或螺丝孔位，依靠引脚的焊接强度即可完成元件固定，整体占用的板上空间极小，非常适合在空间紧凑的小型电子设备内部布设；模型还原的引脚平直度、壳体倒角、格栅开孔的尺寸比例都与实物一致，能够直接用于结构干涉检查、装配模拟演示、产品爆炸图制作等设计环节，帮助设计人员在方案阶段就确认元件与周边壳体、其他电子元件的位置关系，避免后期打样出现装配干涉问题。
