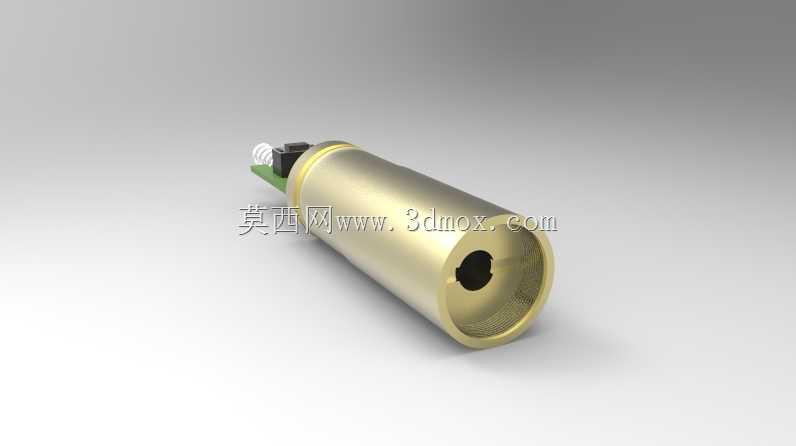

黄铜外壳点状激光发射模组结构

这类激光发射模组常被集成在各类工业定位、指示类设备中，比如小型雕刻设备的对位辅助、流水线工件到位检测的对射光源、手持测距设备的发射端，甚至教学演示用的光学实验器材里都能见到它的身影。从结构设计来看，外壳采用黄铜材质拉伸成型，表面做了钝化处理，既可以保证内部光学元件的电磁屏蔽效果，也能依靠铜材的导热性，将激光二极管工作时产生的热量快速导出，避免长时间工作出现光衰。整个模组呈圆柱状外形，尾部预留了接线引脚与驱动电路板的安装空间，前端出光口做了内凹设计，能在安装使用时避免外部磕碰刮花聚焦透镜，也能减少环境杂光对出光效果的干扰。设计时需要重点考虑安装边界，圆柱外壳的外径公差控制在h7级别，可直接嵌入对应内径的安装孔内，依靠侧壁的摩擦力或者侧面顶丝完成固定，不需要额外设计复杂的安装法兰，能大幅降低集成设备的结构设计复杂度。尾部的引脚间距做了标准化设计，可直接插接在常规的2.54mm间距排针上，方便驱动电路的快速连接，不需要额外做转接布线。光学部分的设计上，内部集成了激光二极管、聚焦透镜与恒流驱动电路，出厂时已经完成透镜焦距的校准，出光为均匀的点状光斑，可根据使用需求选择红、绿不同发光波长的版本，红色版本成本更低，适合短距离室内使用场景，绿色版本人眼敏感度更高，适合户外或者长距离的指示定位场景。在实际选型集成时，需要注意给模组尾部预留足够的接线空间，避免导线弯折过度导致引脚脱焊，同时安装孔的深度要匹配模组的整体长度，保证前端出光面和安装端面齐平或者略微内凹，防止使用过程中碰撞损坏透镜。这类模组的供电电压通常为常规直流低压，驱动电路已经做了稳压处理，不需要额外设计限流电路，直接接入对应电压的直流电源即可稳定工作，能大幅缩短设备开发的周期，减少光学部分的调试工作量。
