Pixy视觉传感相机CMUcam5结构设计

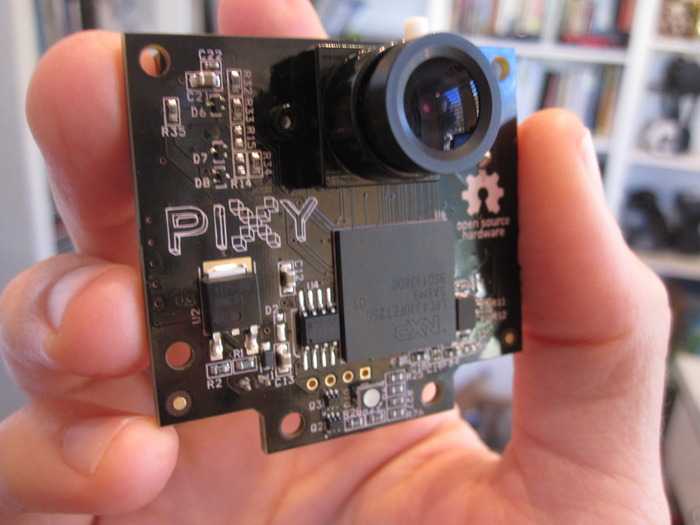

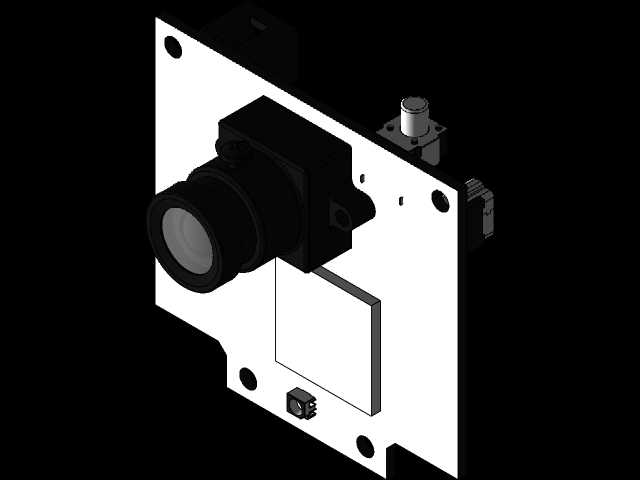

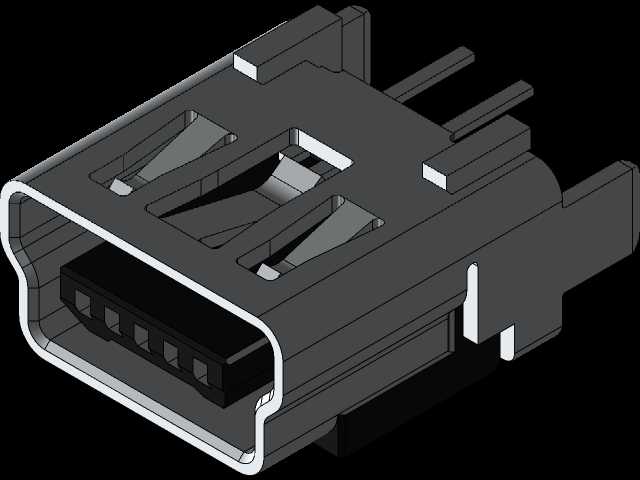

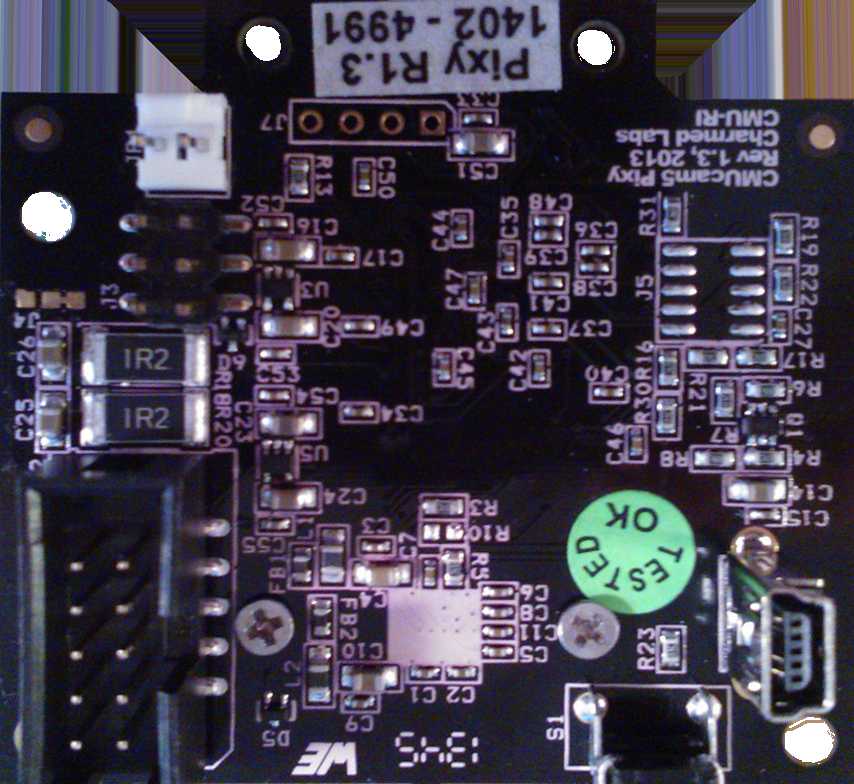

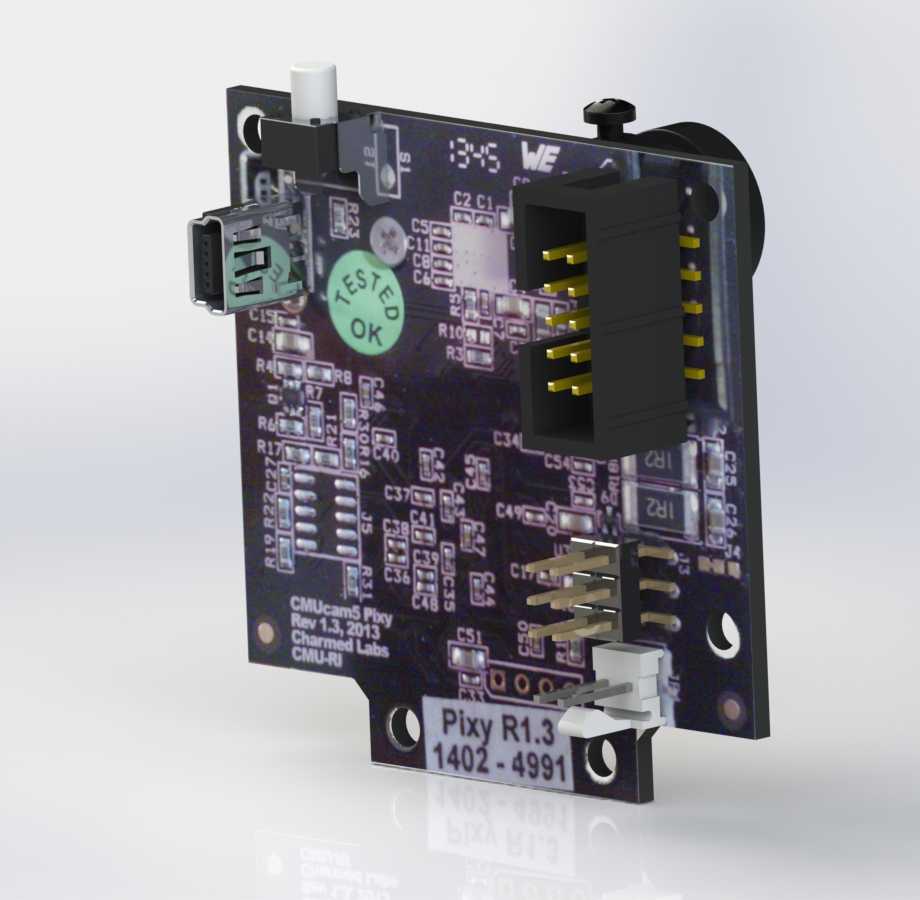

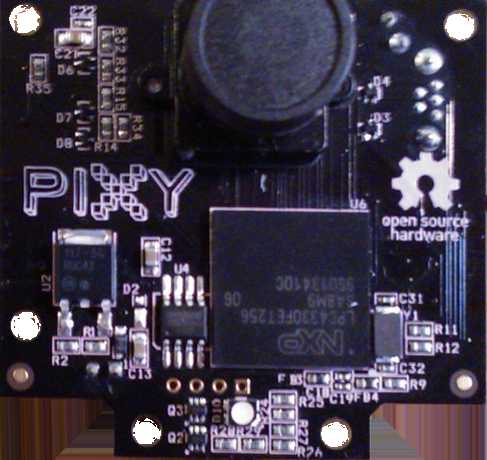

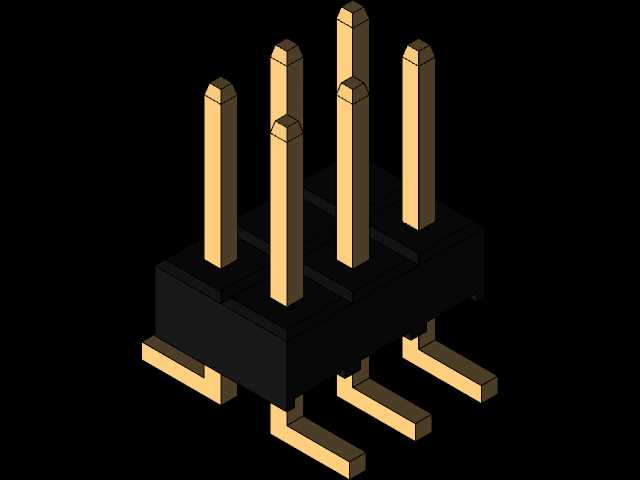

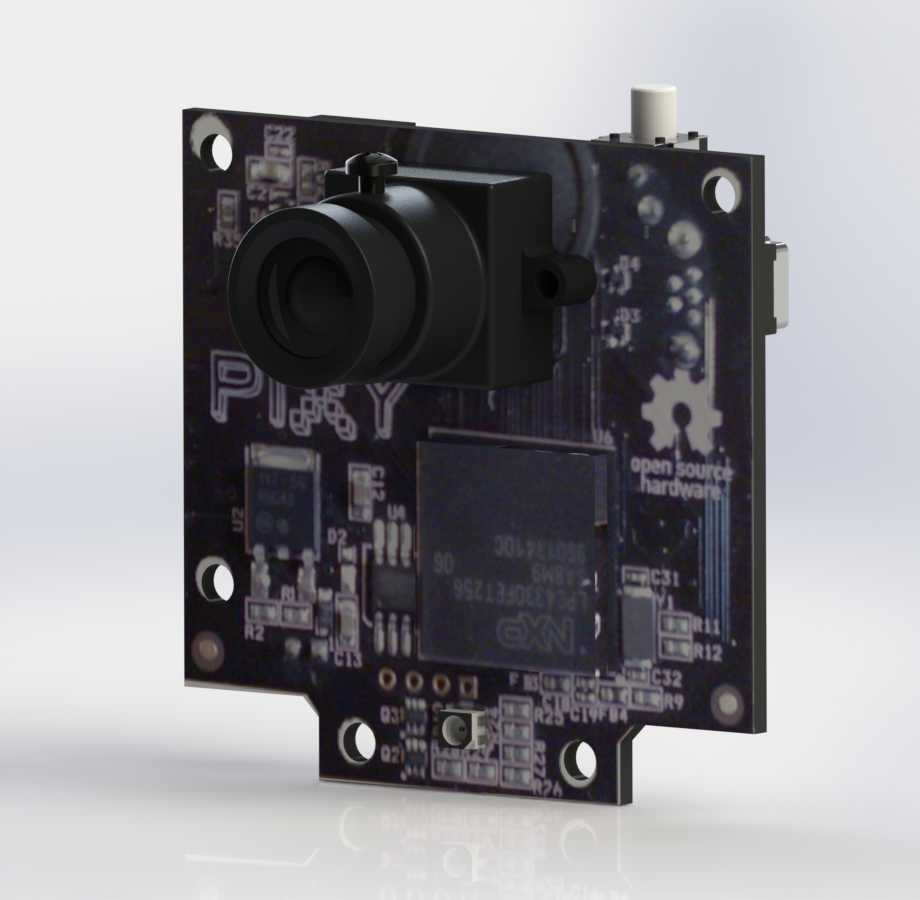

这款视觉传感模块是面向机器人开发、嵌入式视觉应用场景打造的专用感知部件，可直接对接主流开源控制平台，为小型移动机器人、教育类机械装置、创意交互项目提供低成本的视觉感知能力，在机器人循迹、物体追踪、颜色识别、简易视觉导航场景中能够替代复杂的上位机视觉方案，大幅降低嵌入式视觉项目的开发门槛。模块整体采用单PCB集成式设计，将镜头组件、图像处理芯片、通讯接口、供电接口全部整合在一块印制电路板上，省去了额外的转接结构，整体外形紧凑小巧，板体四角预留了标准安装孔位，可直接通过螺丝固定在机器人机架、实验台架或者定制安装支架上，安装孔位间距适配通用开源硬件的安装标准，能够和常见的控制板、扩展板实现孔位兼容，无需额外定制转接件即可完成装配。板载接口包含了标准USB通讯口、排针式IO接口，既可以通过USB直接连接电脑完成参数调试、固件更新，也可以通过排针接口直接连接控制器的IO口，输出识别到的物体坐标、颜色类别等数据，无需额外的电平转换电路。镜头部分采用板载直插式安装，镜头座直接焊接在PCB上，镜头焦距适配近距离识别场景，可识别前方数米范围内的特定颜色物体，板上预留的调试按键可直接完成白平衡、识别阈值的现场校准，无需连接上位机即可完成基础参数调整。设计过程中充分考虑了嵌入式应用的空间限制，将所有接插件布局在板体的侧边位置，避免接插件突出板体过多占用安装空间，供电接口兼容常见的直流供电标准，可直接从控制器取电，无需额外配置独立供电模块。板上的状态指示灯可直观反馈模块的工作状态、识别状态，方便现场调试时快速判断模块运行情况，整体结构没有易损的活动部件，能够适应机器人移动过程中的轻微振动，满足教学实验、创意制作、小型机器人开发场景下的长期使用需求。
