120mm规格低音扬声器结构设计

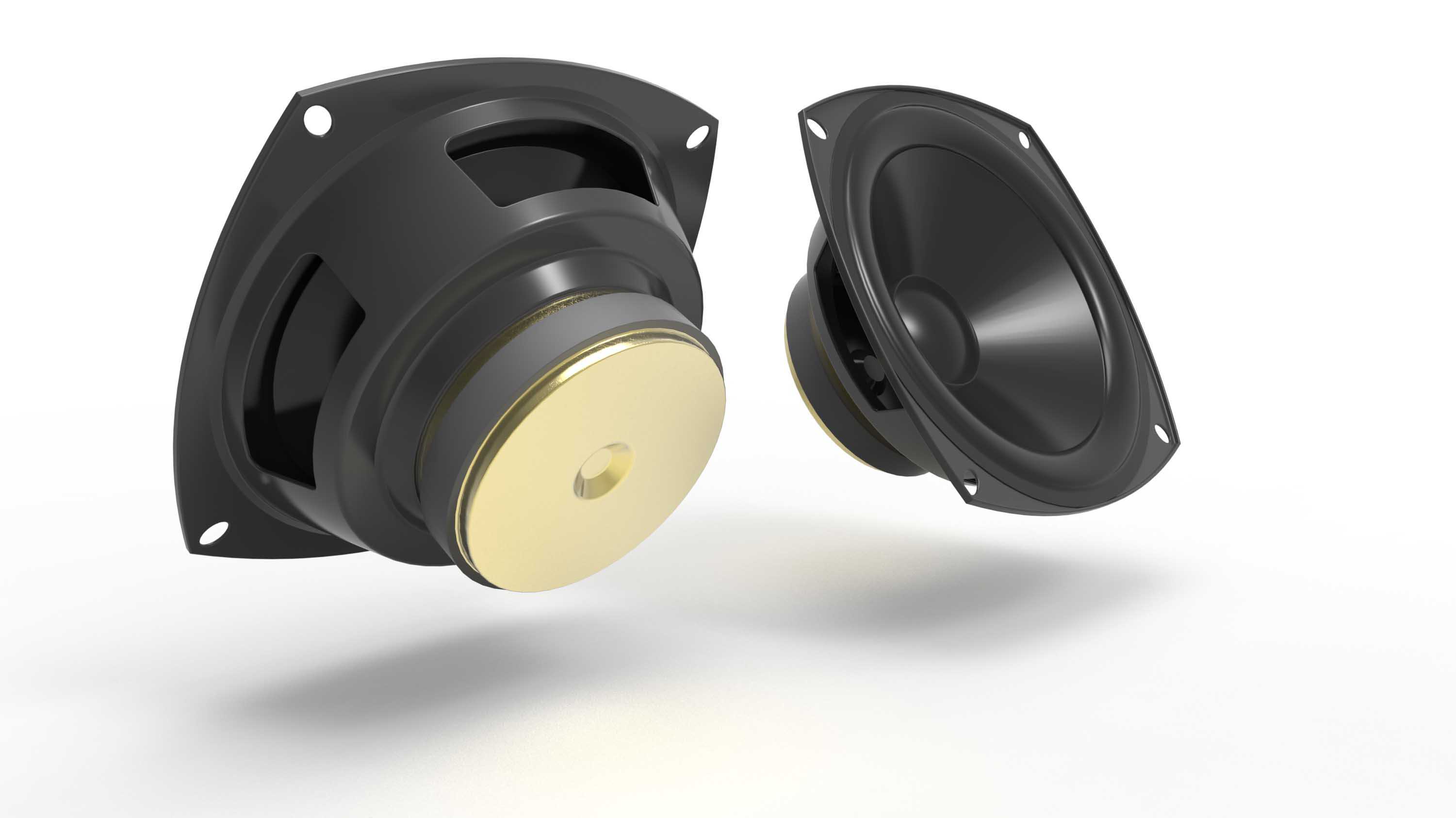

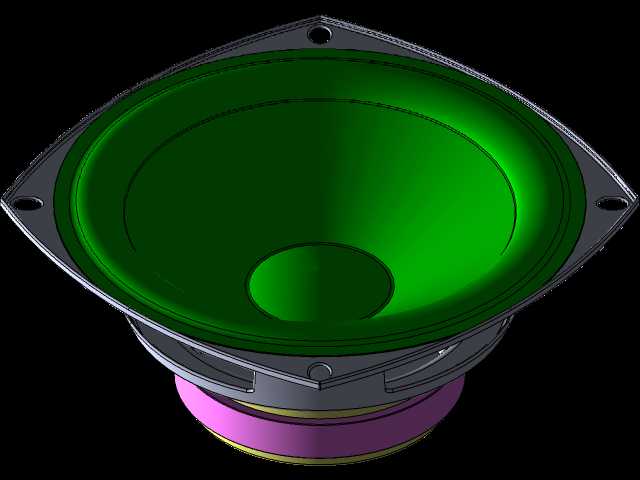

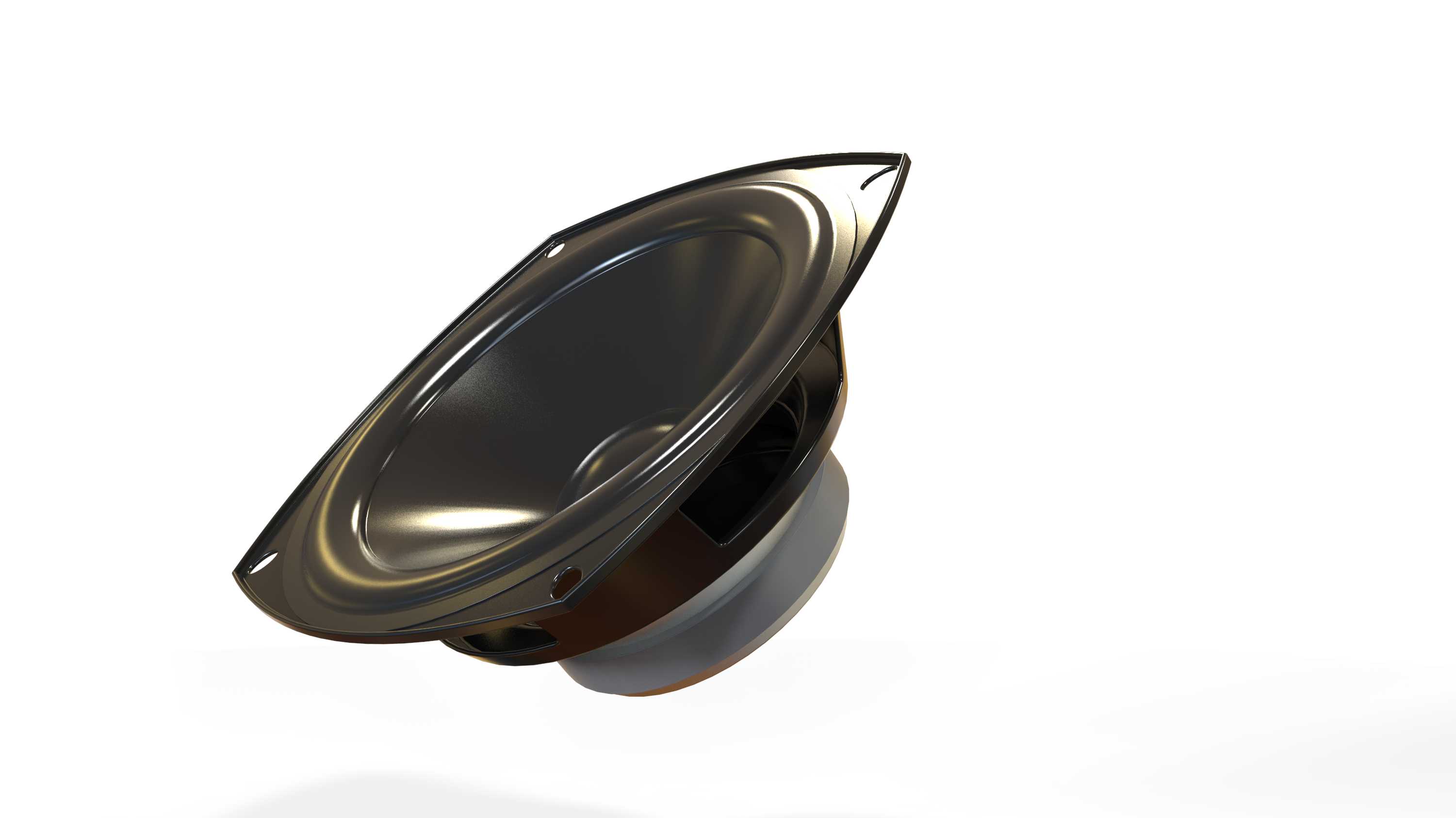

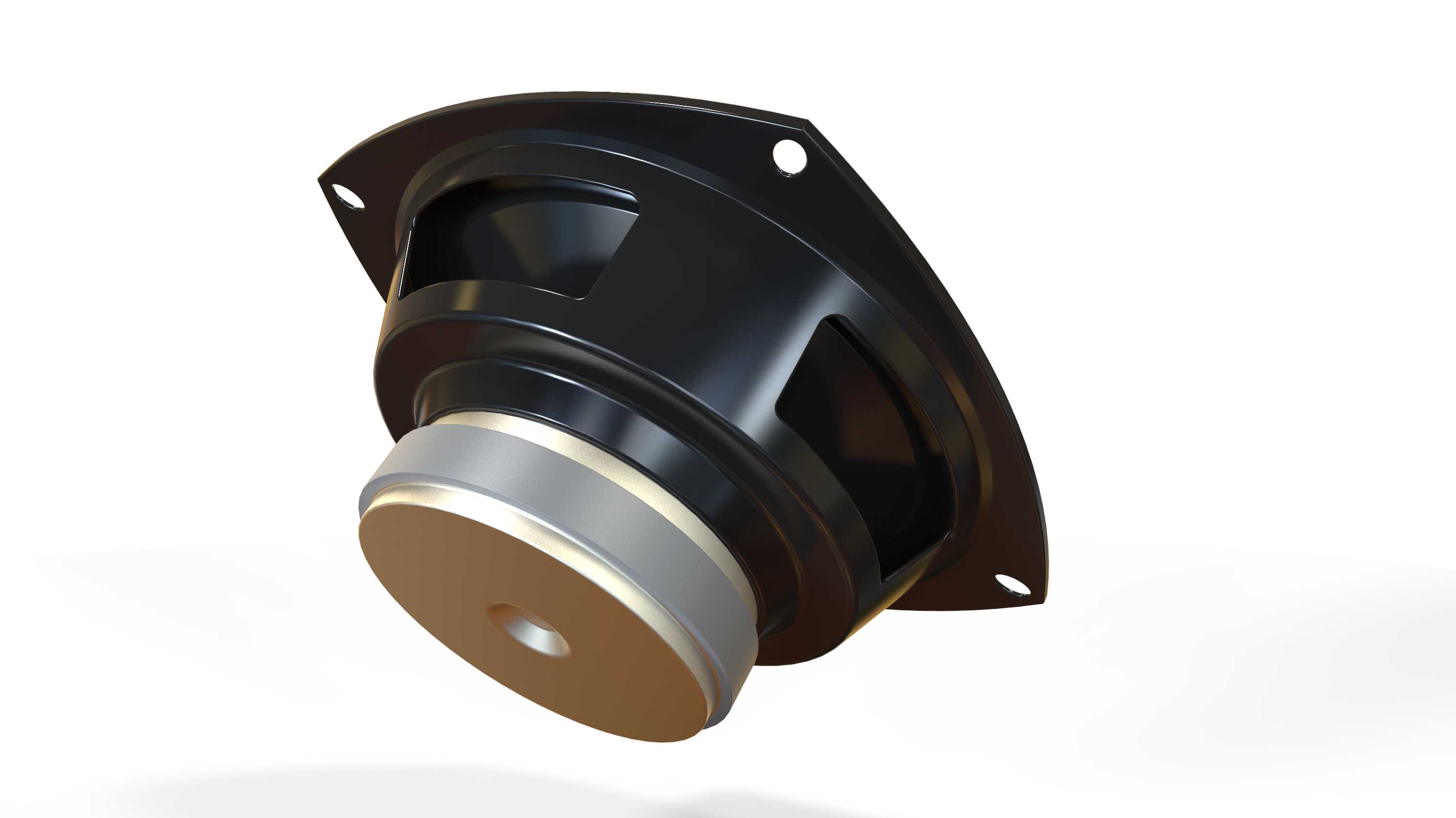

这款120mm规格的低音扬声器，是桌面音响系统、小型家用音箱、车载嵌入式音响单元中常用的电声转换部件，主要承担音频信号中低频段的声波重放任务，能够将电路传输的低频电信号转化为可被人耳感知的空气振动，补足全频音响系统的低频下潜深度，让音频回放的氛围感与厚重感得到充分展现。在实际应用场景中，这类尺寸的扬声器既可以作为二分频书架音箱的专用低音单元，也可以搭配小型密闭箱体组成桌面低音炮，还能嵌入多媒体一体机、商用广播终端等设备内部，作为内置发声组件满足空间有限场景下的低频发声需求。从功能特性来看，该扬声器采用锥盆式振膜设计，振膜边缘搭配弹性折环支撑，能够保证振膜做轴向活塞运动时的顺性，减少非线性失真；后部的定心支片结构可以精准约束音圈的运动轨迹，避免音圈在大振幅工作状态下与磁路系统发生擦碰，提升单元的工作稳定性与长期使用寿命；后端的镀金磁路后盖既可以起到导磁、聚拢磁通量的作用，提升磁路系统的能量利用效率，也能屏蔽部分外泄磁场，减少对周边电子元器件的磁干扰。在设计思路上，这款扬声器优先平衡了安装适配性与声学性能，整体采用方形安装法兰结构，法兰四个角预留了标准安装孔位，安装孔的孔距经过精准测算，能够适配市面上绝大多数同尺寸的音箱开孔位，降低用户的箱体改装与替换成本；振膜的曲面弧度经过声学仿真优化，能够在有限的振膜面积下拓展低频辐射的有效面积，提升低频声压输出能力；磁路系统采用对称式磁隙设计，能够有效降低奇次谐波失真，让低频回放的音质更加干净紧实，不会出现松散浑浊的听感。从外形尺寸与安装边界来看，该扬声器整体公称直径为120mm，方形法兰的对角尺寸、安装孔的中心距、单元的整体轴向深度都经过严格的尺寸链校核，在箱体设计时，只需要按照给定的安装边界预留对应的开孔尺寸与后部腔体深度，就可以完成单元的装配，不需要额外做结构修改；法兰与箱体接触的面预留了密封胶条的安装槽位，装配后可以保证箱体的气密性，避免低频声波从安装缝隙处泄露导致的低频量感损失。
