十字滑块式奥尔德姆联轴器结构设计

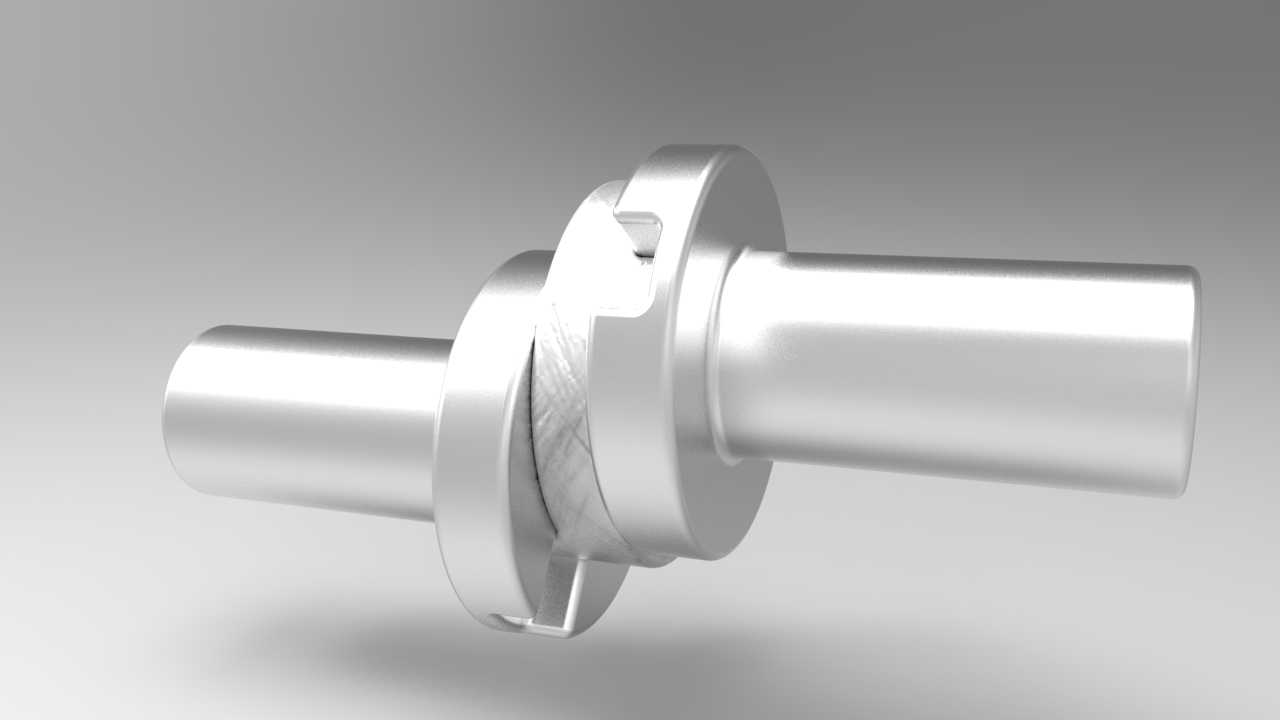

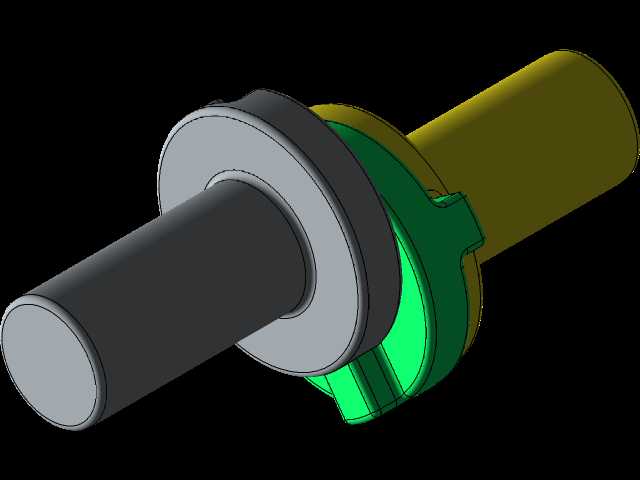

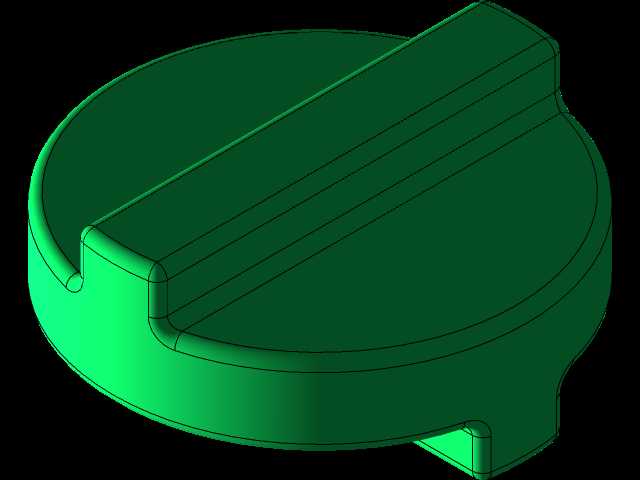

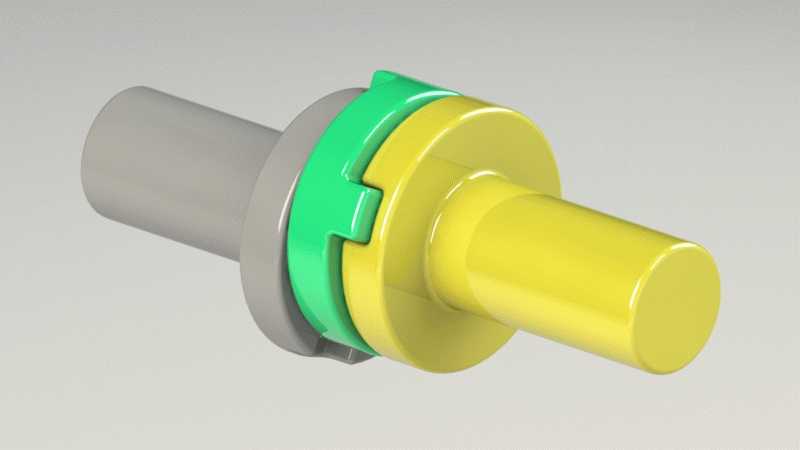

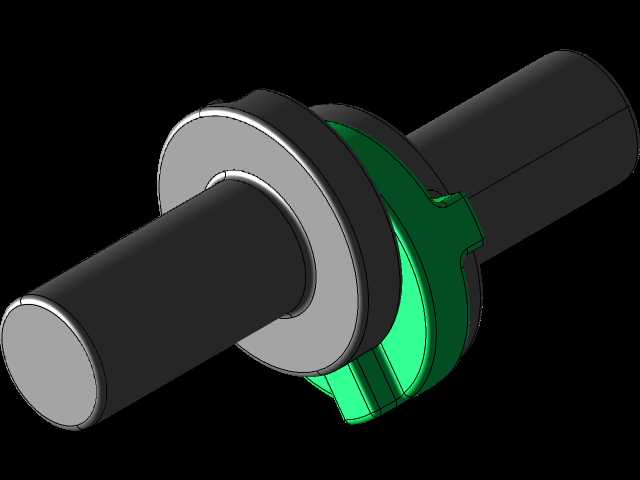

在各类工业传动系统中，两轴对中偏差是装配与运行过程中无法完全规避的问题，无论是轻工输送设备、小型机床进给单元，还是精密仪器传动模组，刚性联轴器无法补偿偏差的特性很容易造成轴系额外负载、轴承磨损加剧甚至传动件断裂的故障，奥尔德姆联轴器也就是十字滑块联轴器，正是针对这类存在径向偏心的两轴传动场景设计的挠性传动部件，它不需要像弹性联轴器那样依赖橡胶、聚氨酯等弹性体的形变补偿偏差，完全通过中间盘与两侧轴套的滑动配合实现偏移补偿，在低速、中等扭矩的常温传动场景中有着极高的可靠性与使用寿命。这款联轴器采用三段式同轴装配结构，两侧为分别与主动轴、从动轴配合的轴套，轴套端面开有沿径向分布的凸榫结构，中间的绿色滑块盘两侧开有互相垂直的径向凹槽，分别与两侧轴套的凸榫形成滑动配合，当两轴存在径向偏心时，中间滑块会在转动过程中沿两侧凸榫做小幅径向滑动，以此抵消两轴的不对中量，不会在轴端产生额外的弯曲应力，同时这种结构还能传递稳定的旋转扭矩，不会像弹性套联轴器那样出现长期使用后弹性体老化、扭矩传递能力下降的问题。从安装边界来看，两侧轴套的轴端采用等直径圆柱轴伸设计，可适配同直径的光轴配合，通过紧定螺钉或者键连接实现与轴的周向固定，整体最大外径控制在轴伸直径的2.4倍左右，轴向总长度为轴伸直径的3.2倍，安装时不需要额外预留过大的装配空间，可直接嵌入紧凑的传动腔体内部，中间滑块盘的外径略小于两侧轴套的法兰盘外径，滑动过程中不会超出轴套的外圆边界，避免与周边安装结构发生干涉。设计过程中重点考虑了滑动配合面的耐磨特性，中间滑块采用自润滑材质制作，长期滑动过程中不需要频繁加注润滑脂即可维持较低的摩擦系数，两侧轴套的凸榫与滑块凹槽的配合间隙控制在0.1-0.2mm之间，既可以保证滑动顺畅无卡滞，又能避免间隙过大造成的传动回差，在需要正反转切换的传动场景中也能维持较好的传动精度。实际应用中，这类联轴器广泛用于各类对安装空间有严格限制、两轴存在固定径向偏移、传动扭矩中等的场合，比如小型包装机械的辊轴传动、办公自动化设备的动力传递、小型实验台的传动模组等，它结构简单、拆装维护方便，没有易损的弹性元件，长期运行的维护成本远低于同规格的弹性联轴器，同时因为中间滑块的滑动补偿是纯机械结构，不受温度、油污等环境因素影响，在存在少量切削液、润滑油飞溅的机床辅传动场景中也能稳定工作，不会出现弹性体被腐蚀溶胀的问题。
