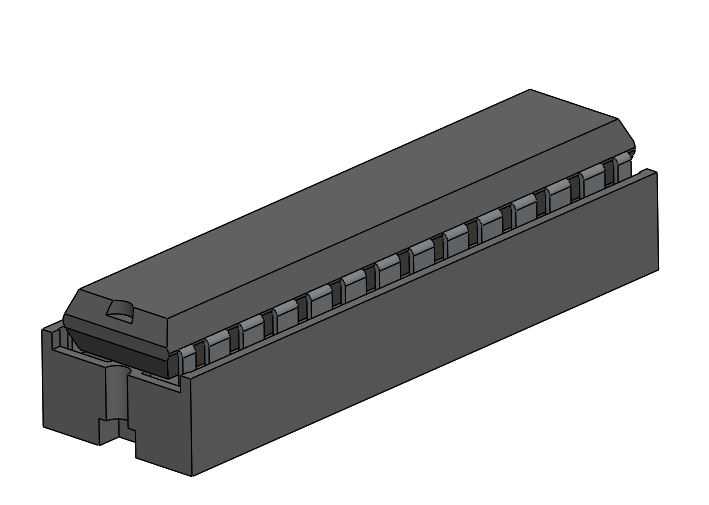

带PCB安装插座的ATmega328芯片组件

项目分类:3D模型 发布时间:2021-05-20 ID:181816
  • 带PCB安装插座的ATmega328芯片组件
  • 带PCB安装插座的ATmega328芯片组件
  • 带PCB安装插座的ATmega328芯片组件
  • 带PCB安装插座的ATmega328芯片组件
  • 带PCB安装插座的ATmega328芯片组件

这款带插座的ATmega328组件,是电子电路开发、嵌入式设备量产场景中极为常用的核心功能部件,广泛应用于开源硬件开发板、小型智能控制终端、消费类电子控制模块、工业简易传感控制节点等产品的电路设计环节,能够为开发者和生产环节提供可靠的芯片承载与快速更换方案。在实际使用场景中,该组件无需将ATmega328芯片直接焊接在PCB板上,通过配套的安装插座即可实现芯片与电路板的电性连接,既能够在开发调试阶段快速更换不同烧录程序的芯片,大幅提升调试迭代效率,也能在成品设备后期维护时,无需拆解整板焊接即可完成故障芯片的替换,有效降低售后维修的操作难度与时间成本。从功能特性来看,该组件完整集成了ATmega328主控芯片与对应的PCB直插安装插座,插座的引脚与芯片引脚一一对应,接触弹片经过结构优化,能够保证引脚接触电阻稳定,避免长期使用后出现接触不良、信号传输中断等问题;插座的定位结构与芯片的防呆缺口完全匹配,能够防止芯片插反导致的电路短路、芯片烧毁等风险,即便是新手操作人员也能快速完成芯片的正确安装。在设计思路上,这款组件采用了分体式组合结构,将芯片与插座作为独立可拆分的两个部分进行结构适配,插座的外壳采用耐高温绝缘材质设计,能够耐受波峰焊、回流焊过程中的高温环境,在PCB板焊接插座的过程中不会出现壳体变形、引脚移位的问题;芯片与插座的配合间隙经过精准调校,既不会因为间隙过小导致芯片插拔困难,也不会因为间隙过大导致使用过程中芯片松脱。从外形尺寸与安装边界来看,该组件整体为长条形直插结构,插座的引脚间距符合标准2.54mm直插IC封装规范,能够直接适配市面上通用的标准DIP封装焊盘布局,安装时仅需在PCB上预留对应长度、宽度的矩形安装区域,插座底部与PCB板面贴合后即可完成焊接固定,组件安装完成后整体高度较低,不会占用过多的板上垂直空间,能够适配外壳内部空间紧凑的小型电子设备设计需求,同时插座两侧的限位结构能够在芯片插入时提供导向,保证芯片引脚与插座触点完全对齐,避免引脚弯折损坏的情况出现。
