千加仑卧式储油罐体结构三维设计

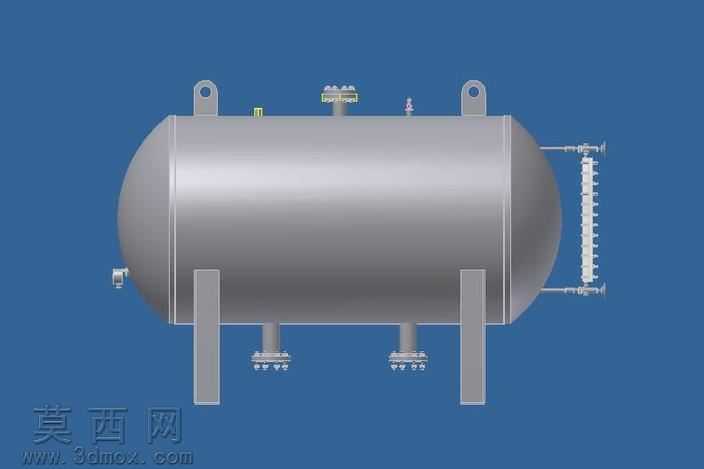

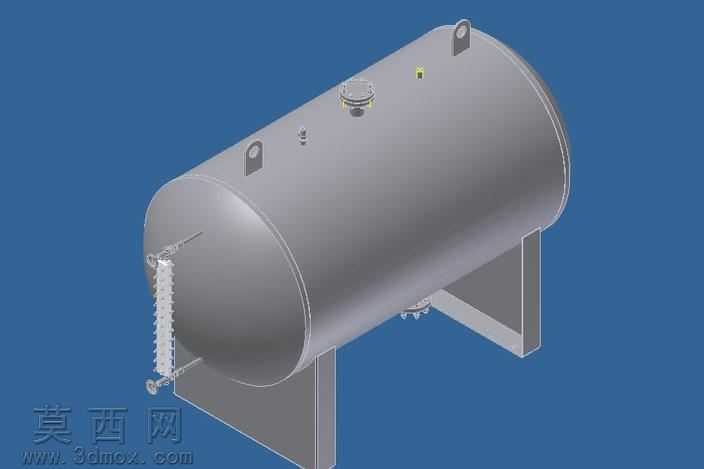

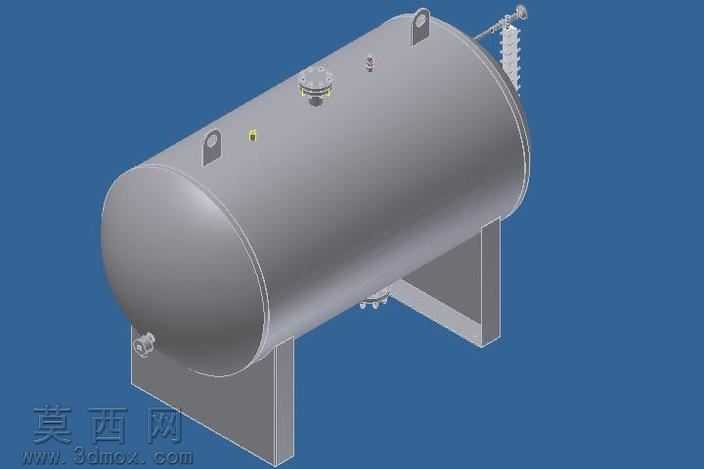

本作品为卧式大容量储油罐体的三维建模设计，整体采用横置圆柱筒体搭配两端椭圆封头的经典承压储液结构，在三维建模过程中，首先以筒体公称外径为基准参数，通过旋转凸台命令生成主体筒体与两端标准椭圆封头，椭圆封头的曲面曲率严格匹配常压储液容器的受力要求，避免应力集中带来的结构隐患。建模时对筒体表面的安装吊耳进行了精细化处理，吊耳采用带安装孔的板式结构，与筒体外壁通过圆角过渡贴合，保证吊装受力时的结构强度，同时在筒体顶部依次布置了人孔、通气接口、注油口等功能结构，各接口的法兰盘按照标准法兰尺寸建模，螺栓孔均匀分布在法兰盘端面，密封面预留了标准密封垫安装位。筒体侧下方设置了玻璃管式液位计结构，液位计通过上下两个带阀门的接口与筒体内部连通，阀门采用手轮式截止阀结构，建模时还原了阀杆、手轮、连接接头的细节结构，可直观展示液位监测的工作原理。筒体底部设置了鞍式支撑支座，支座采用折弯钢板焊接结构，与筒体接触的弧面与筒体外径完全贴合，支座底部预留了地脚安装孔，满足罐体落地固定的安装需求。材质渲染阶段，罐体主体采用哑光碳钢金属材质，还原钢制焊接储罐的真实质感，法兰密封面、液位计玻璃管、手轮等部件分别赋予对应材质，玻璃管设置半透明折射效果，手轮采用铸铁哑光材质，不同部件的材质区分清晰，可直观分辨各结构的功能属性。建模过程中对各接口的位置进行了合理排布，兼顾操作便利性与结构合理性，所有焊接位置均做了圆角过渡处理，还原实际生产中的焊接工艺特征，整体模型结构完整，细节丰富，可用于储油容器的结构展示、安装模拟以及相关教学演示场景，各部件的尺寸参数按照大容量储油箱的常规设计比例设置，具备实际参考价值。
