精密滚珠丝杠单轴直线传动单元结构

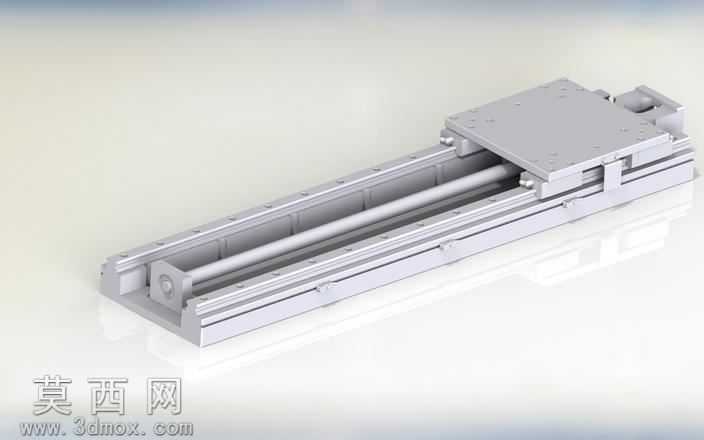

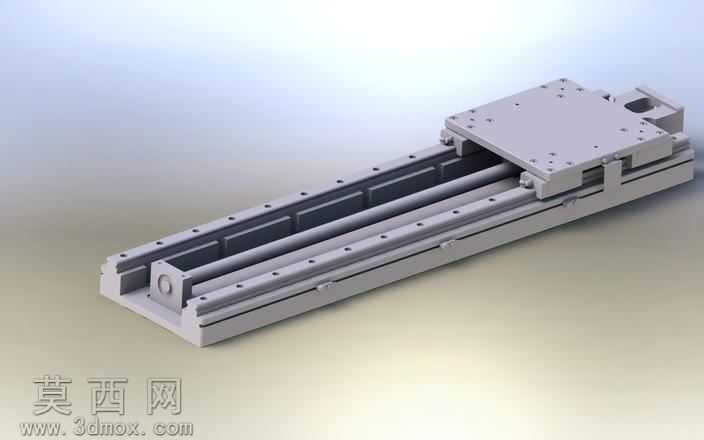

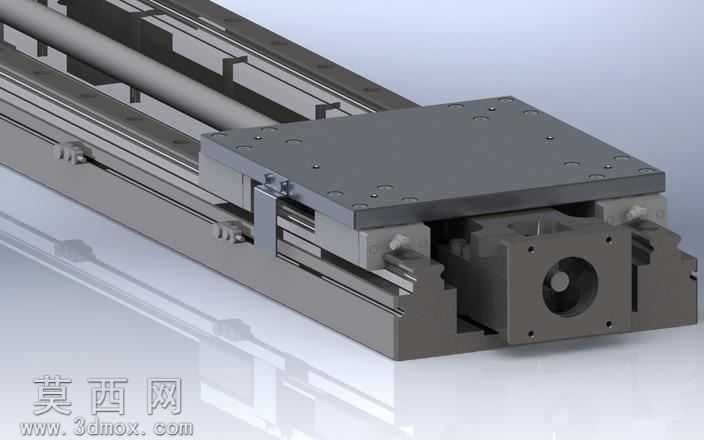

本作品为精密滚珠丝杠集成式单轴传动单元的三维建模成果，建模过程严格遵循精密直线传动部件的实际生产装配逻辑，先完成核心传动件的参数化建模：以公称直径、导程等核心参数为基准构建滚珠丝杠主体，对丝杠滚道的圆弧截面、循环滚珠的排布路径、螺母座的反向器安装位做了精细化的特征还原，保证滚道与滚珠的配合间隙符合精密传动的公差要求。随后完成承载滑台部分的建模，对滑台的安装螺纹孔阵列、侧面导轨滑块的嵌合槽、端部的电机连接法兰做了精准的尺寸匹配，所有安装孔位的位置度、沉孔深度都参照通用工业模组的安装标准设定，保证模型可直接用于虚拟装配验证。建模过程中对线性导轨的滚道、滑块内部的滚珠保持架结构也做了细节还原，没有采用简化的块体替代，完整呈现导轨与滑台的配合关系。材质渲染阶段，对不同功能部件做了区分：丝杠、导轨等传动承载件赋予磨砂金属钢材质，调整粗糙度参数还原精加工金属表面的哑光质感，滑台主体的铝合金部件做了阳极氧化的暗灰金属质感处理，端部的轴承座、电机安装位做了发黑处理的金属材质表现，各部件的材质区分清晰，可直观分辨不同结构的功能属性。结构设计上采用集成式布局，将滚珠丝杠、线性导轨、滑台、端部支撑座整合为统一单元，端部预留标准伺服电机安装接口，可直接适配不同规格的驱动电机，滑台表面预留通用的工装安装螺孔阵列，可直接搭载各类执行末端。建模时对各部件的装配干涉做了全程校验，丝杠螺母与滑台的连接位、导轨滑块与滑台的嵌合位、端部支撑轴承的安装位都不存在干涉问题，各运动部件的行程范围也做了限位结构的还原，完整呈现单轴传动单元的实际运行逻辑，可用于自动化设备的布局选型、虚拟调试以及传动结构的教学演示使用。
