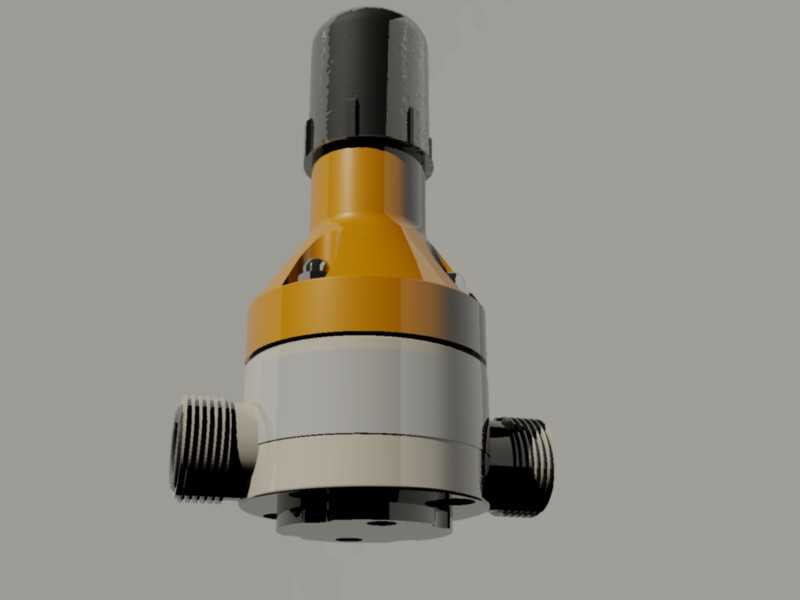

DN15规格PP材质背压阀结构设计

这款DN15规格PP材质背压阀，主要应用在小型流体输送管路系统中，常见于水处理加药管路、实验室流体输送回路、小型化工药剂输送管线等场景，核心作用是维持管路上游端的压力稳定，避免因管路下游压力波动、虹吸现象或者计量泵输出脉冲导致的流量失准、药剂加注精度不足问题，同时也能在管路压力超过设定阈值时实现溢流泄压，保护上游的计量设备、管路连接件不会因超压出现渗漏、损坏。从功能特性来看，这款背压阀采用PP材质打造主体结构，具备优秀的耐酸碱腐蚀性能，能够适配多数弱腐蚀性化学药剂、净水、常规水性流体的输送需求，顶部的调节结构可以根据实际工况需求灵活设定泄压阈值，两侧的外螺纹接口采用标准管螺纹设计，能够和同规格的PP管路、接头快速适配，无需额外定制转接件。在设计思路上，这款阀件采用了直动式溢流结构，内部的阀芯与弹簧组件做了同轴度优化，减少阀件动作时的卡滞风险，上部的调节旋钮做了防滑棱设计，现场调试时无需额外工具即可完成压力值的微调，旋钮下方设置了锁止结构，调试完成后可以固定设定值，避免设备运行过程中因振动导致压力阈值偏移。阀件的主体做了分段式结构设计，上部的调节腔、中部的阀芯腔、下部的进出液腔之间采用密封件做静密封，既保证了整体的密封性能，也方便后期拆解维护、更换老化的密封件与疲劳弹簧。从安装边界来看，这款阀件为侧进侧出的结构形式，两个接口的中心距适配常规DN15管路的安装间距，整体高度控制在小型管路安装的常规尺寸范围内，安装时无需预留过大的竖向操作空间，阀件底部设置了定位平面，既可以直接串联在水平管路中，也可以借助底部平面做支架固定，避免管路长期承重导致接口变形渗漏。阀件的过流通道做了平滑圆弧过渡，没有直角死角，能够减少流体在阀内的滞留，避免药剂残留结晶堵塞阀腔，也降低了流体经过阀件时的压力损失，适配小流量、高精度要求的流体输送工况。
