法兰连接立式升降式止回阀结构设计

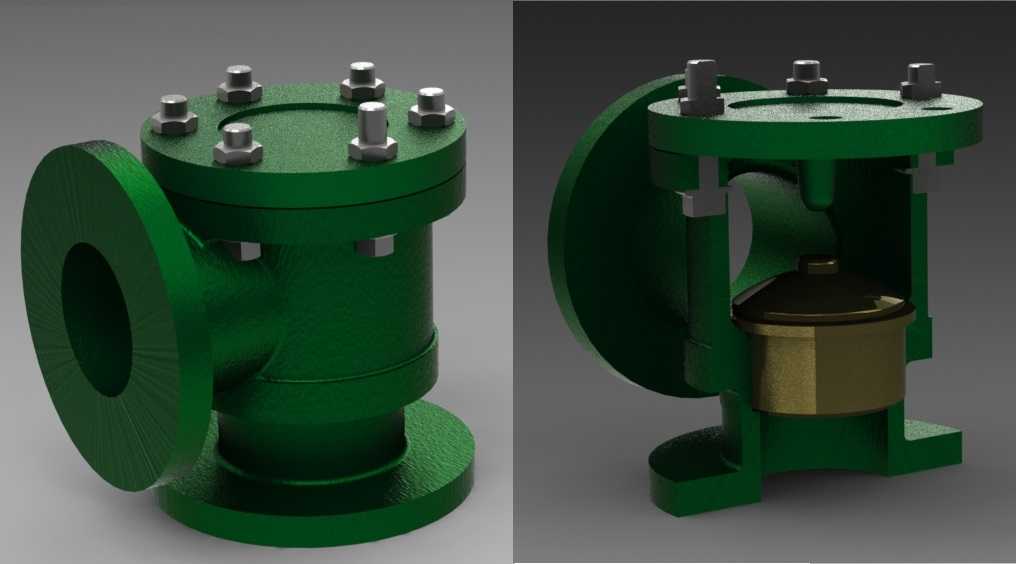

这款立式升降式止回阀是工业流体输送管路系统中的核心控制部件，主要应用于石油化工、市政给排水、暖通空调、冶金动力等行业的管道路网中，核心作用是管控管路内流体的单向流动，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等生产安全隐患，是保障流体输送系统稳定运行不可或缺的阀件。在实际工况中，这类止回阀通常安装在泵类设备的出口端、分支管路的汇入节点、以及不允许介质反向流动的工艺管段上，适配清水、油品、低腐蚀性化工介质等多种流体的输送场景，工作时无需额外施加人工或电控操作，完全依靠管路前后的介质压差自动完成启闭动作，属于典型的自动类阀件。从功能特性来看，该阀采用立式升降式的阀芯结构，当进口端介质压力高于出口端与阀芯自重的合力时，介质会向上顶起带密封面的铜质阀芯，让阀腔内部的流道完全导通，介质可以顺畅从侧向法兰入口进入阀腔，从底部法兰出口流出；当进口端压力下降，或是出口端压力出现反向升高趋势时，阀芯会在自身重力与反向介质压力的共同作用下快速回落，紧密压合在阀座密封面上，彻底截断反向流道，杜绝介质倒流的可能，相比旋启式止回阀，这种升降结构的密封性能更可靠，关闭动作的冲击更小，运行噪音更低，适合中低压、流速相对平稳的管路工况。在设计思路上，这款阀的整体结构采用了模块化的分层设计，顶部阀盖通过六组均布的六角螺栓与主阀体实现紧固连接，阀盖与阀体的接合面设置了密封结构，既可以保证阀腔的承压密封性，也方便后期拆解维护、更换阀芯密封件；阀芯采用导向式结构设计，在阀腔内部设置了对应的导向限位结构，保证阀芯升降过程中始终保持垂直对中，不会出现偏卡、密封面错位的问题，大幅提升了阀件的运行可靠性与使用寿命。从外形与安装边界来看，这款阀采用法兰连接形式，侧向与底部的连接法兰均设置了标准的螺栓孔位，能够与同通径的国标管路法兰直接匹配安装，安装时仅需保证阀件垂直安装、介质流向与阀体标识方向一致即可，无需额外调整安装角度；阀体外部做了圆弧过渡的结构优化，既避免了应力集中问题提升阀体承压强度，也让整体外形更加规整，外层的涂装处理可以提升阀体的防锈抗腐蚀能力，适配多数工业现场的安装环境；整体结构紧凑，立式安装的形式占用的横向管路空间更小，适合管路排布相对紧凑的车间、泵房等安装场景，阀件的流道采用顺滑的过渡设计，能够尽可能降低介质流经时的阻力损失，减少管路系统的输送能耗。
