透明结构款自动泄压调压控制阀设计

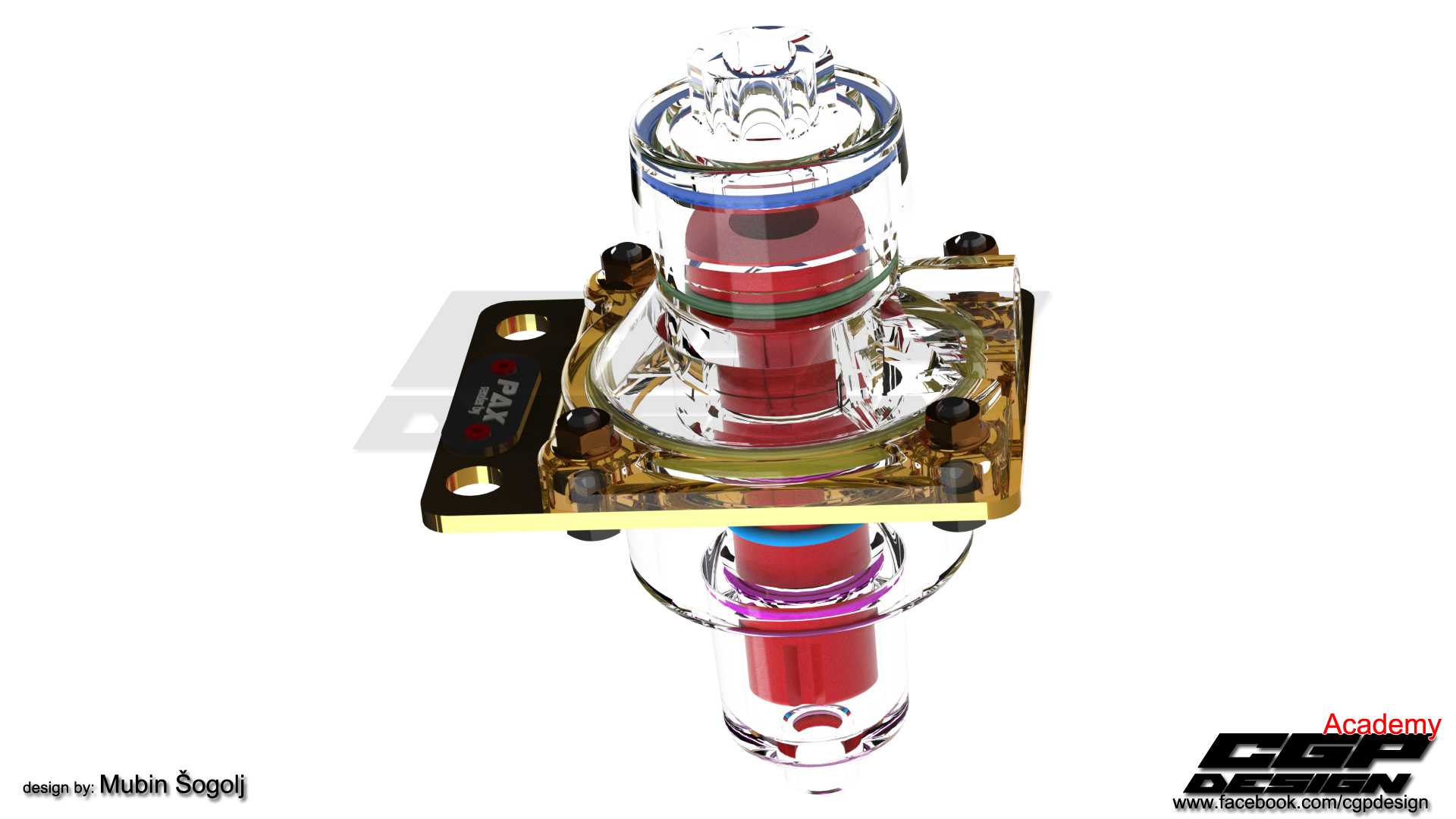

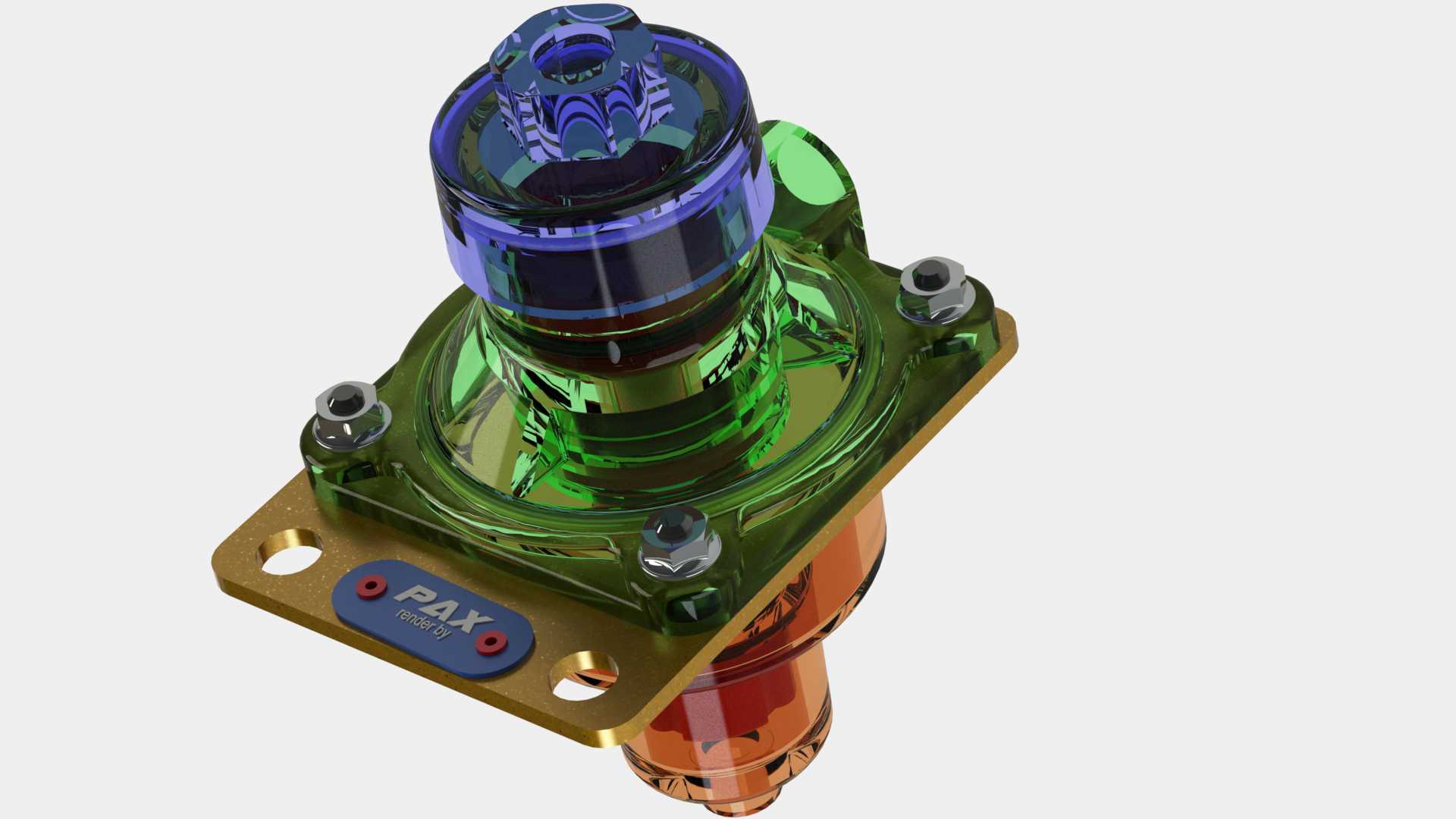

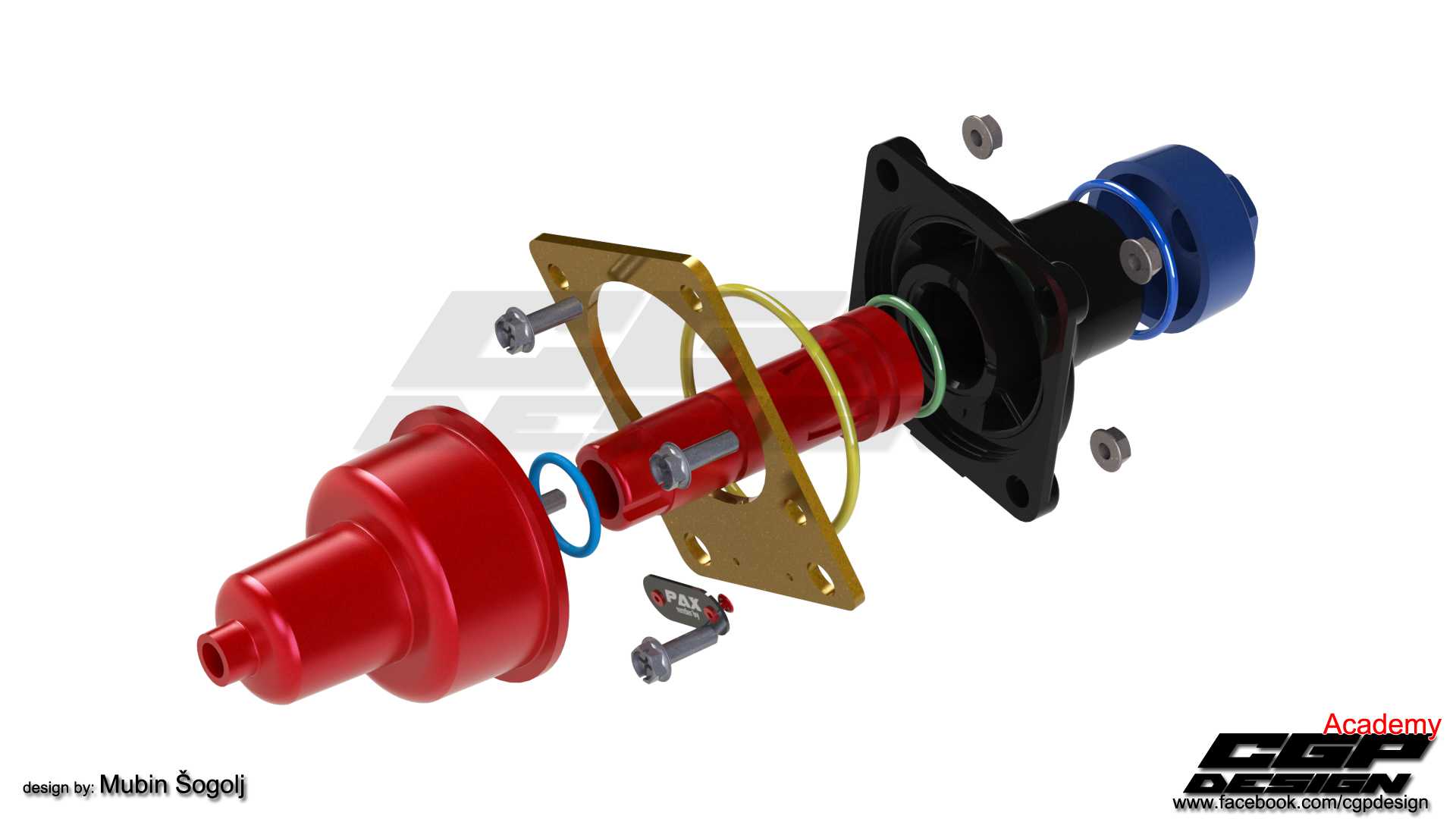

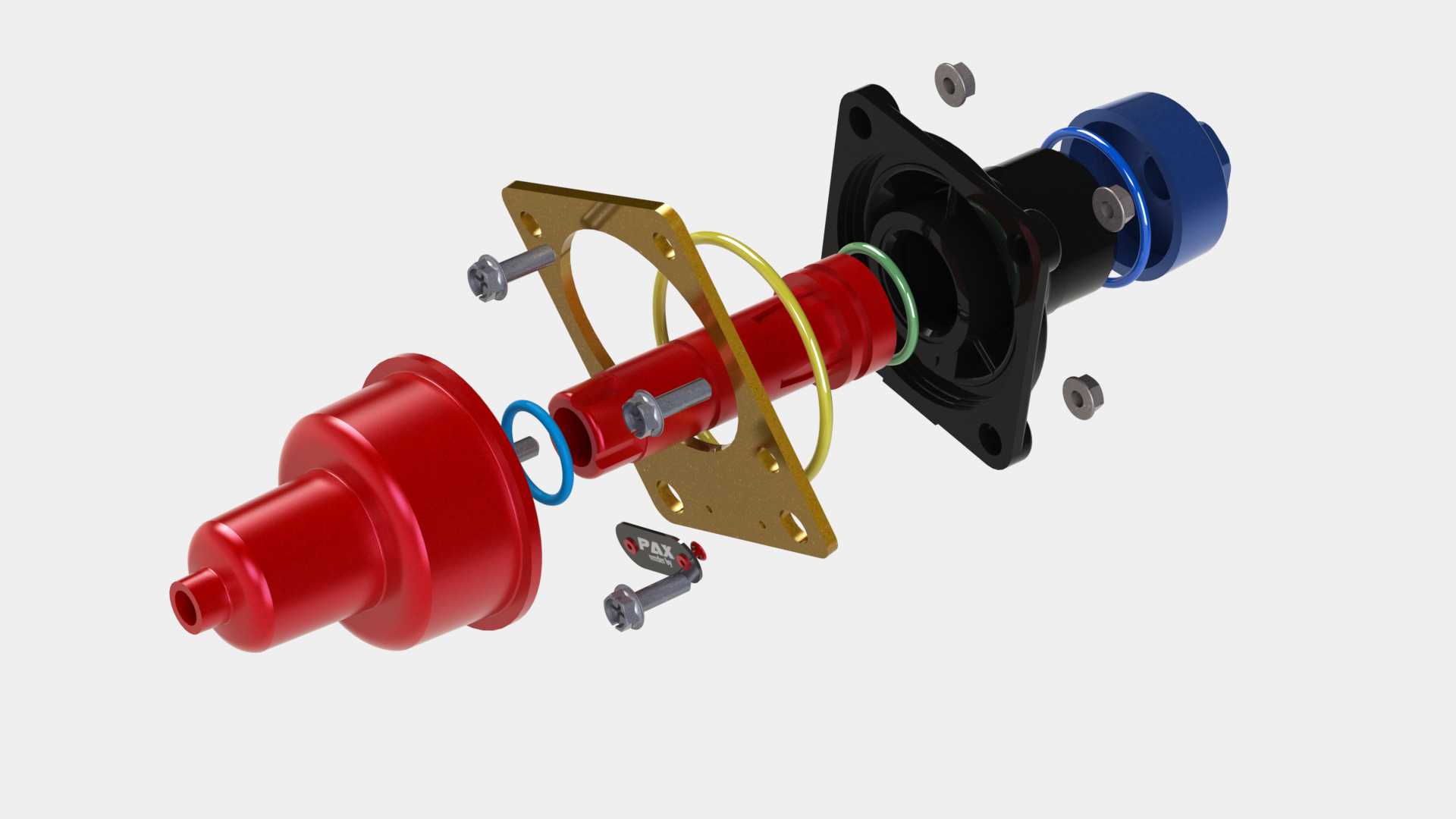

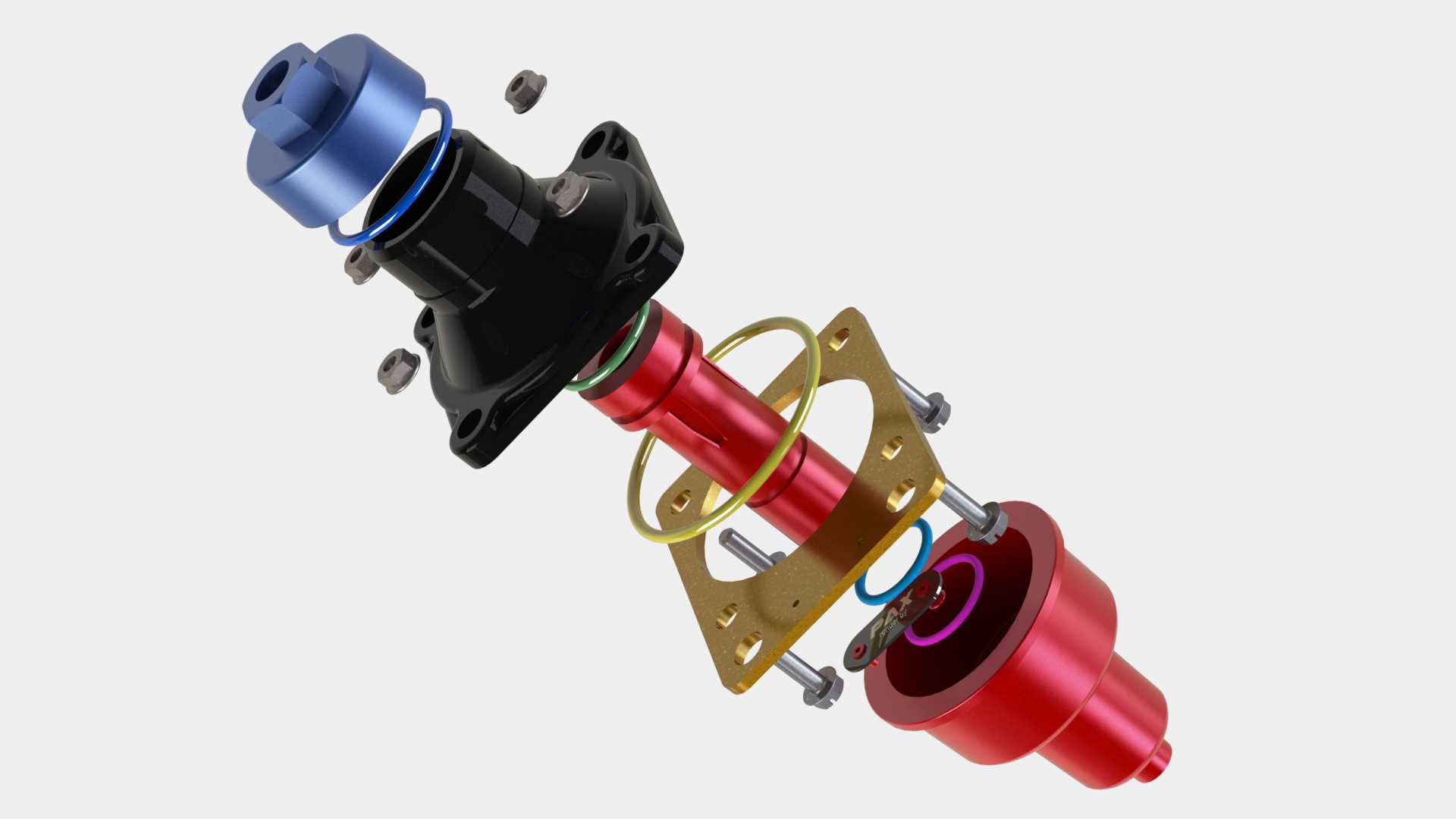

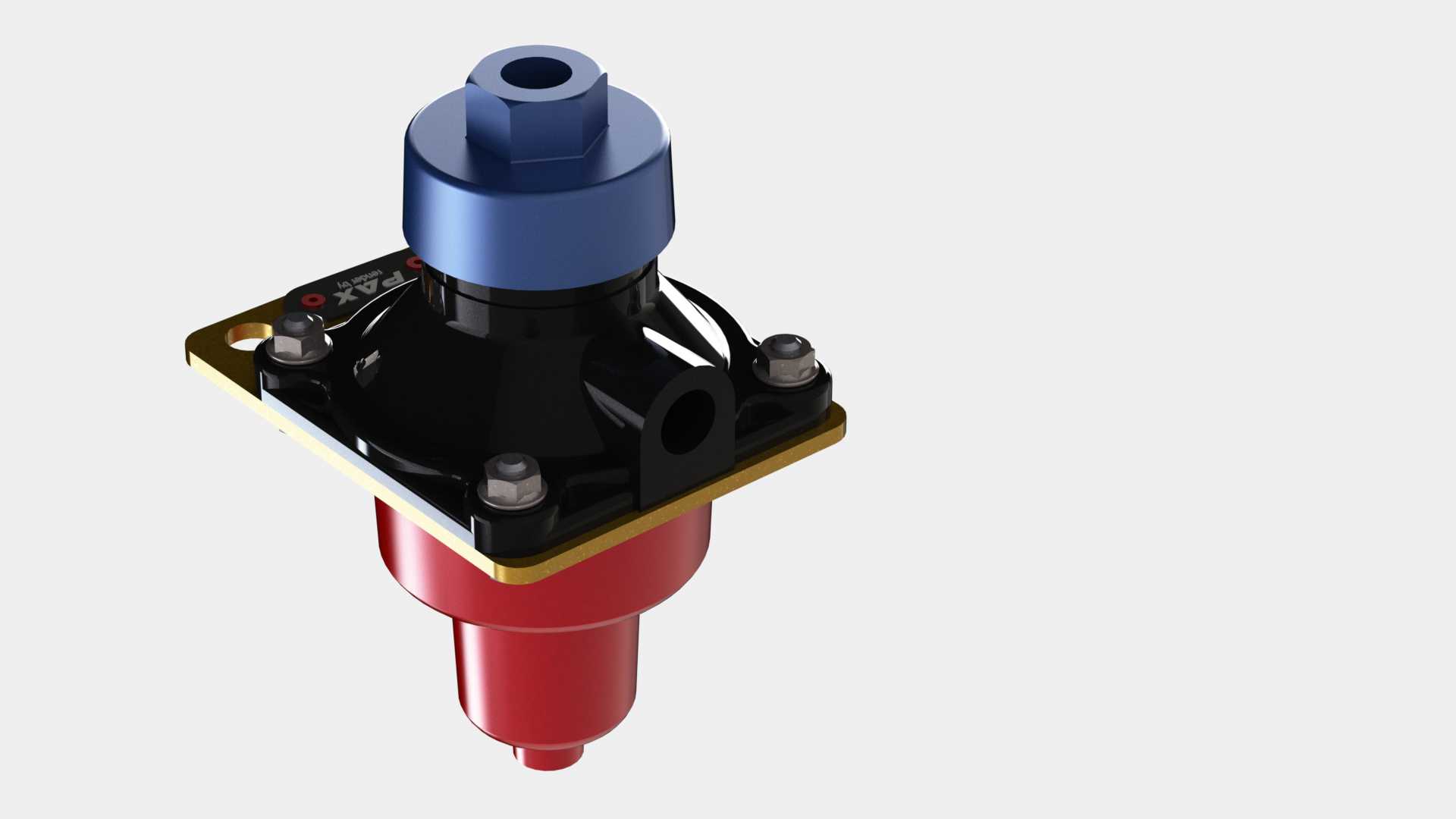

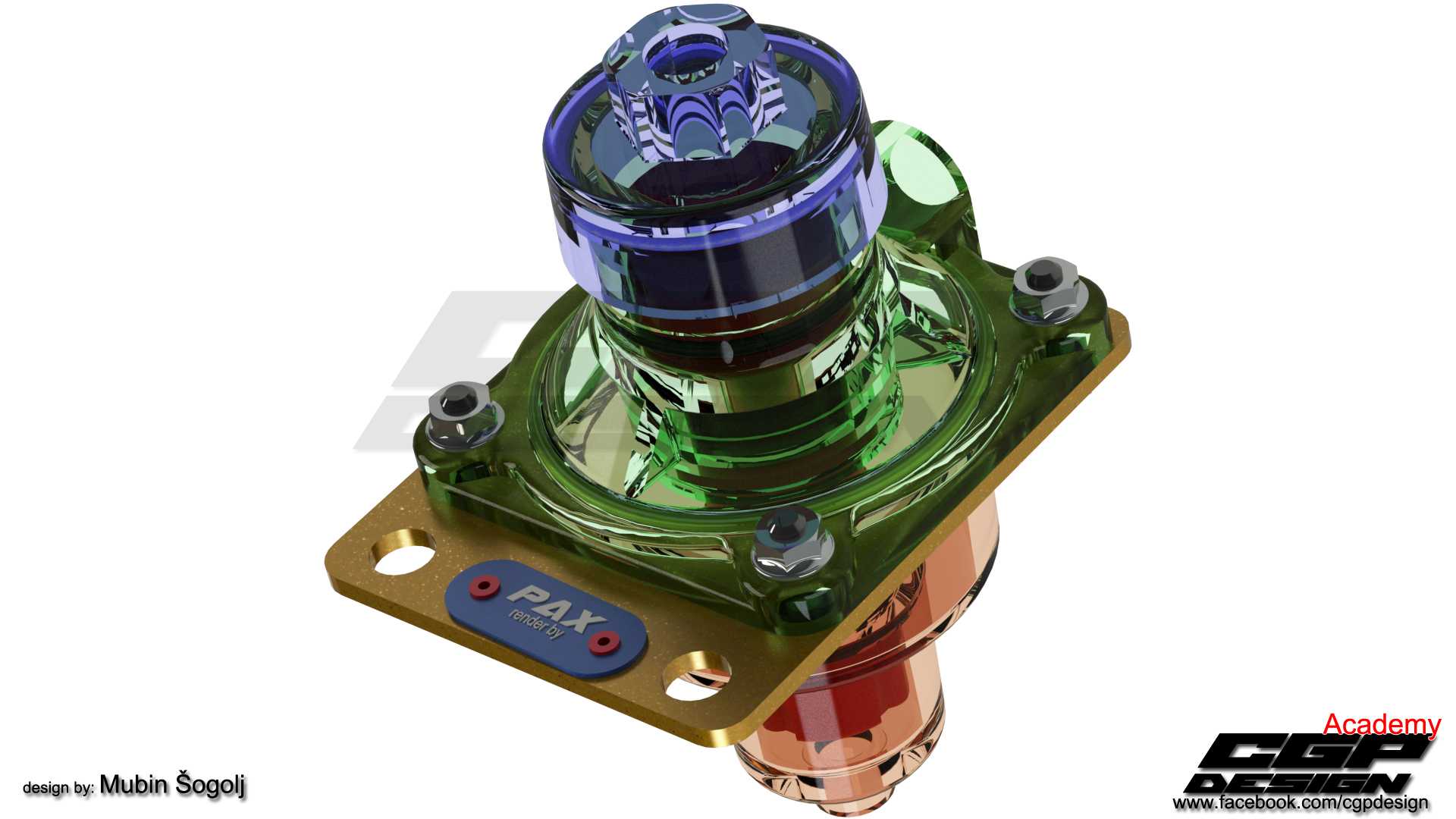

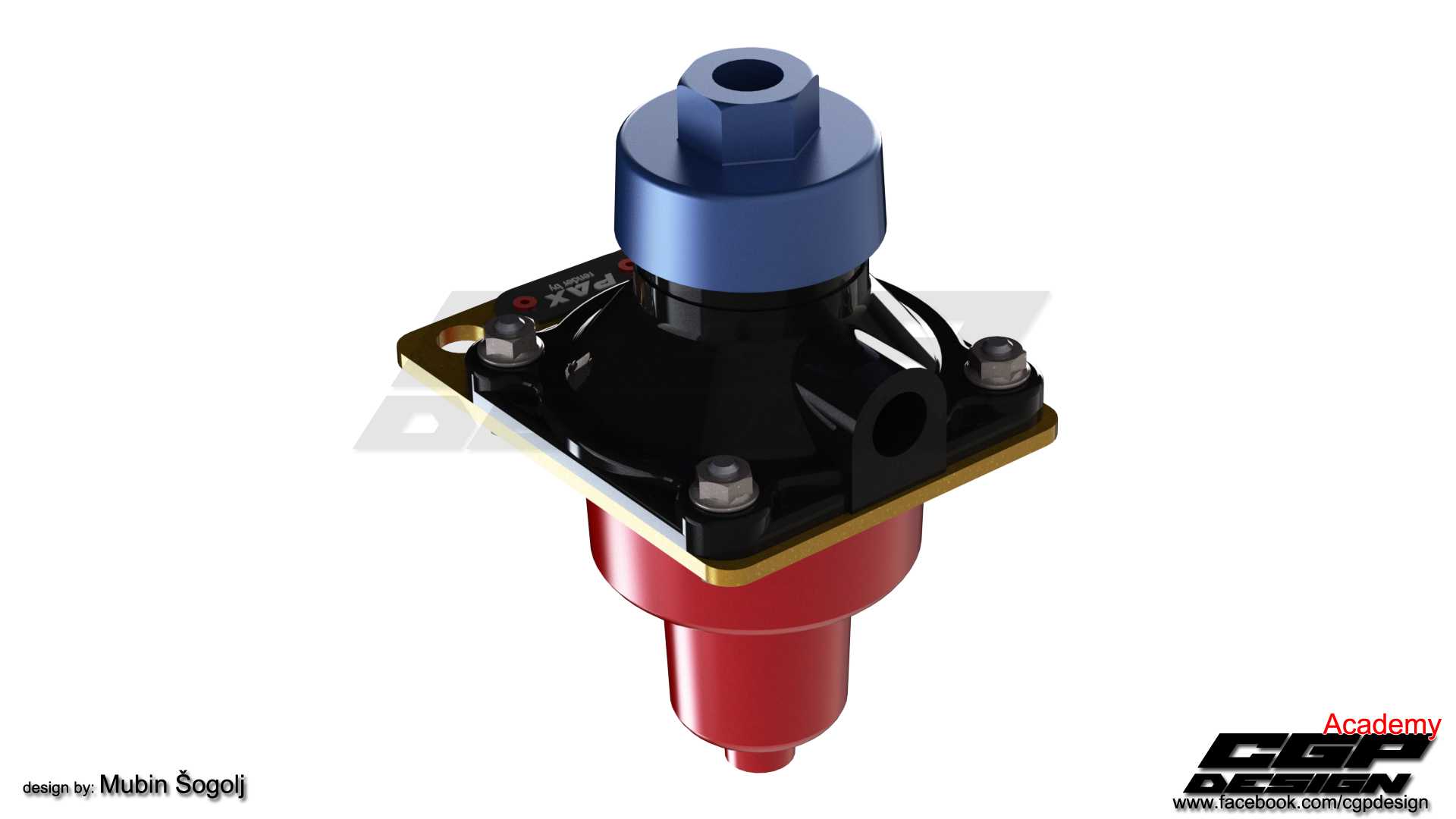

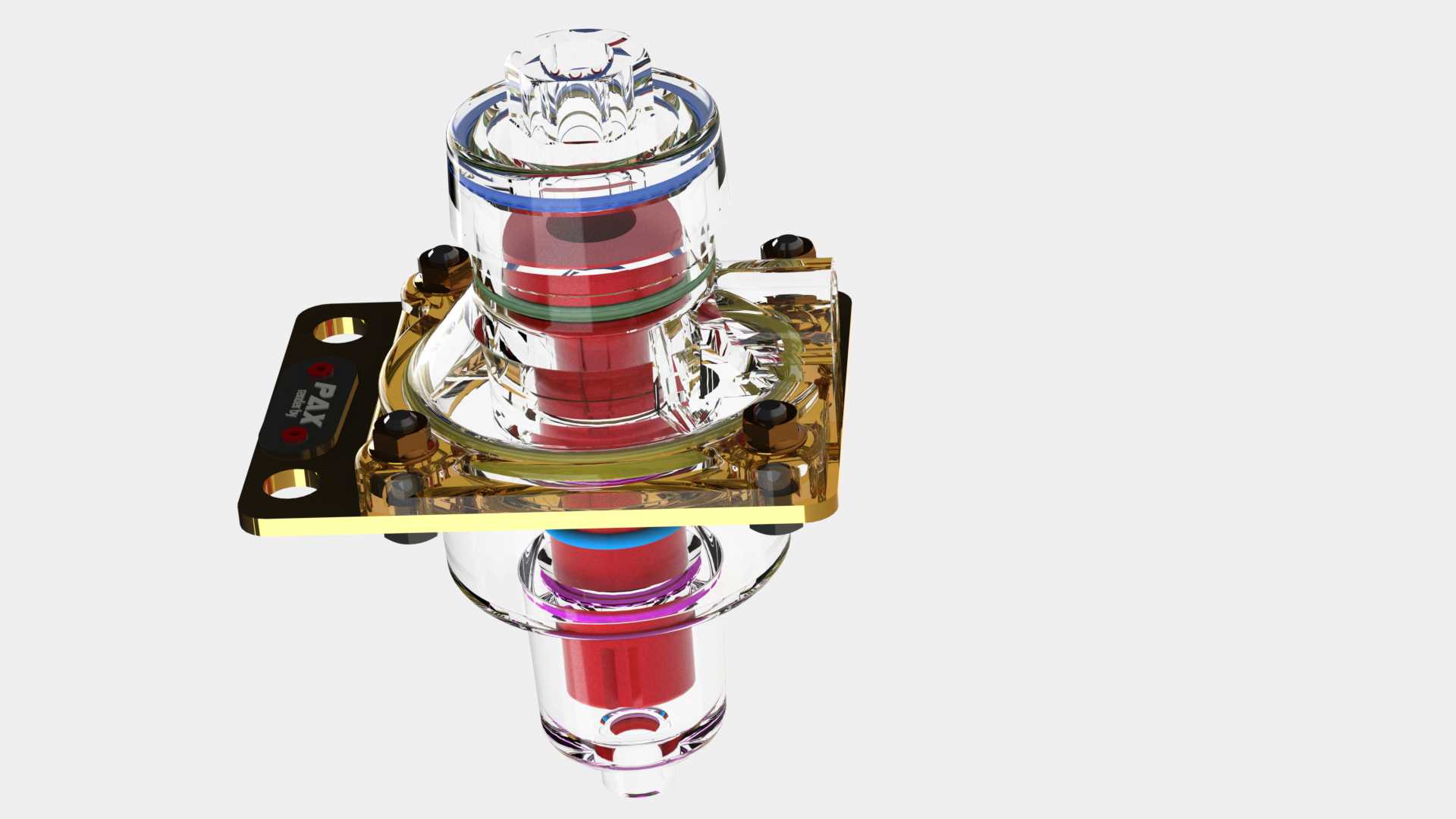

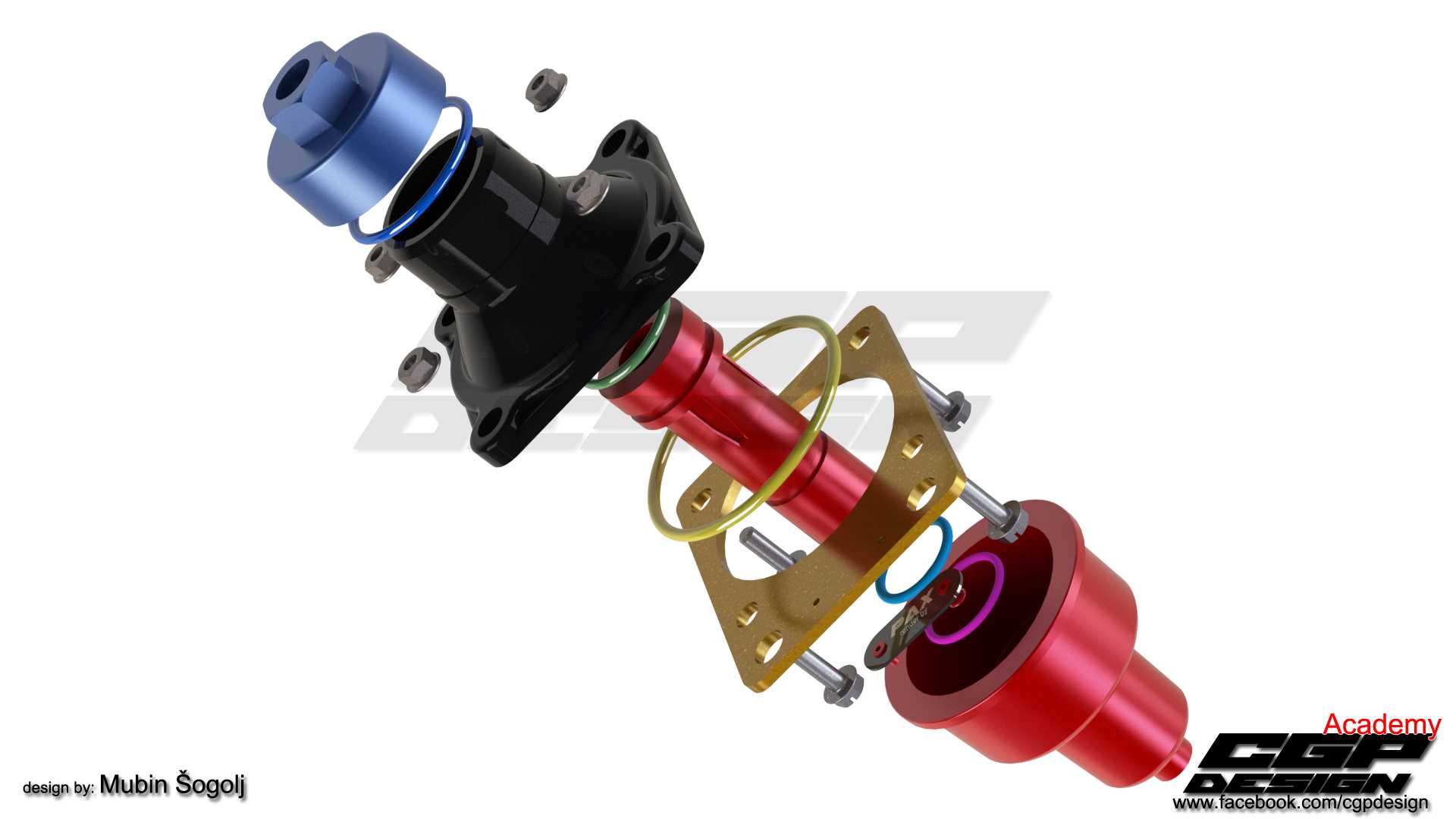

这款自动泄压阀主要应用于中小通径的流体管路系统中，覆盖气动控制回路、低压液压支路、小型工业流体输送管线等常见场景，核心作用是在管路内部压力超过设定安全阈值时自动开启泄压通路，将多余压力泄放至安全区间，避免管路、连接元件以及后端承压设备因超压出现密封失效、管路爆裂、元件损坏等问题，是流体压力控制系统里不可或缺的安全保护类元件。从实际功能特性来看，该阀采用直动式泄压结构，压力响应动作直接，当入口侧介质压力作用在内部承压阀芯上的力超过顶部调压组件预设的弹簧预紧力时，阀芯会向上位移打开泄流通路，介质从侧部泄放通道排出，待管路压力回落至设定值以下时，弹簧推动阀芯复位关闭通路，整个动作过程无需额外电控信号介入，依靠纯机械结构即可完成压力自动控制，可靠性强，适合在无外接电源、防爆要求高的工业场景中使用。在设计思路上，这款阀采用了分层模块化的结构布局，底部为带安装孔的方形法兰安装基座，基座上集成了介质入口通道与固定安装位，中部为阀芯导向与密封腔体，采用透明可视化的外壳设计，能够直接观察内部阀芯的动作状态、密封件的磨损情况，日常巡检时无需拆解阀体即可判断设备运行状态，大幅降低运维排查的难度；顶部为调压锁紧组件，采用带防滑纹路的调节帽结构，旋转调节帽即可改变弹簧预压缩量，从而调整泄压动作的压力阈值，调节完成后可通过锁紧结构固定位置，避免运行过程中因振动出现压力设定值漂移的问题。从安装边界与尺寸适配来看，底部方形安装法兰设置了四个对称分布的安装固定孔，可直接通过螺栓固定在设备安装面或者管路连接板上，安装孔位的间距适配主流的中小通径阀类安装标准，无需额外制作过渡转接板；阀体整体的径向尺寸紧凑，顶部调节结构的外径小于安装法兰的对角线尺寸，安装后周边预留的操作空间仅需满足调节帽的旋转操作需求即可，不会占用过多的管路布置空间；介质入口与泄放口的通径匹配常规的小流量泄压需求，泄放流量能够满足常规小型气动、液压回路的超压泄放要求，不会出现泄放能力不足导致的压力持续攀升问题。结构细节上，阀体各连接部位均采用螺栓压紧密封的结构，密封件嵌装在密封槽内，受压均匀密封可靠，能够耐受常规工况下的介质压力波动，同时拆解维护时只需松开连接螺栓即可拆分各模块，更换密封件、弹簧等易损件十分便捷，有效降低设备全生命周期的维护成本。
