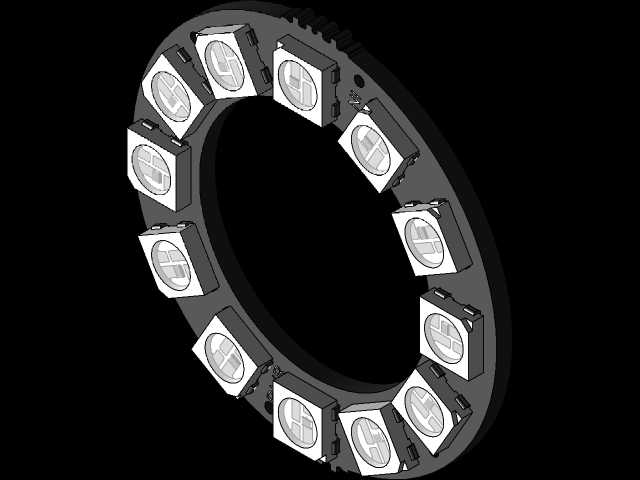

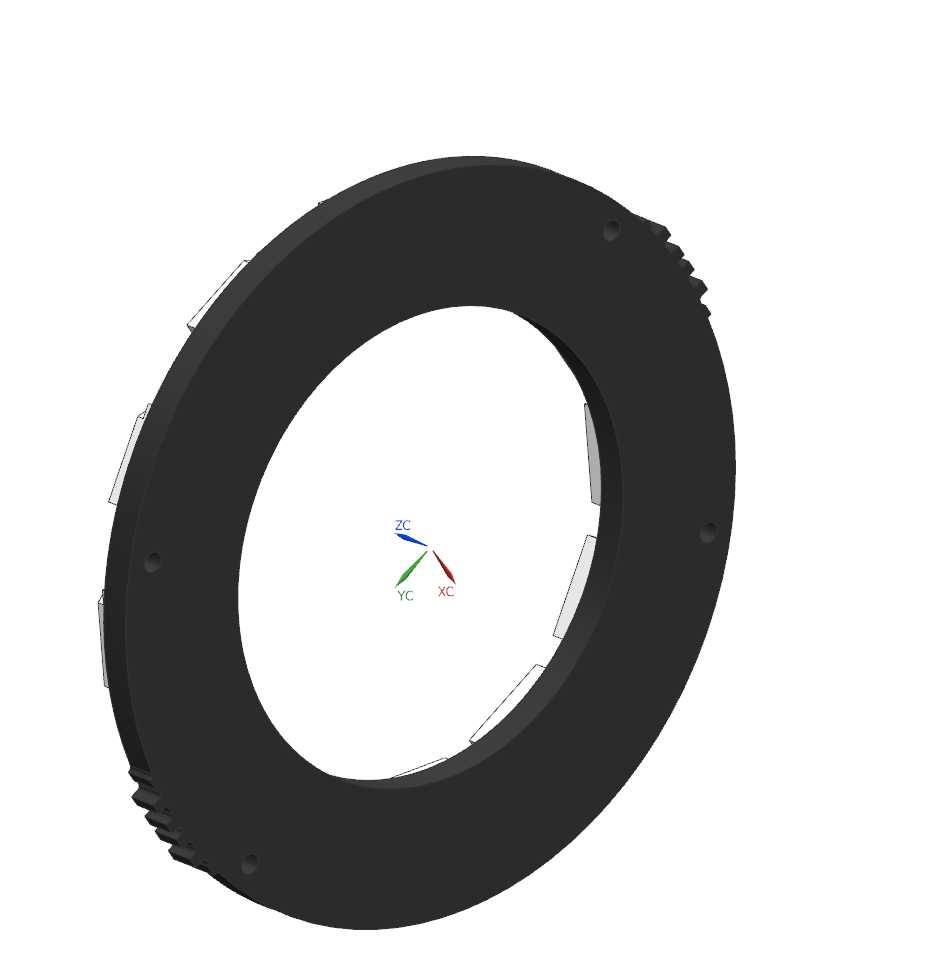

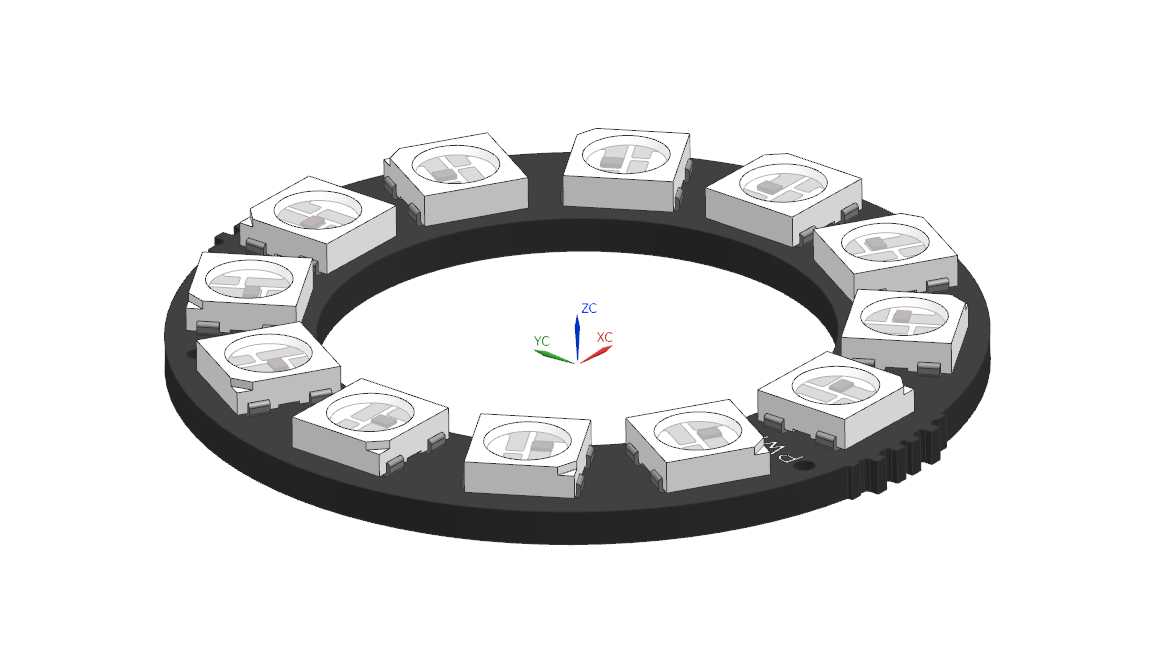

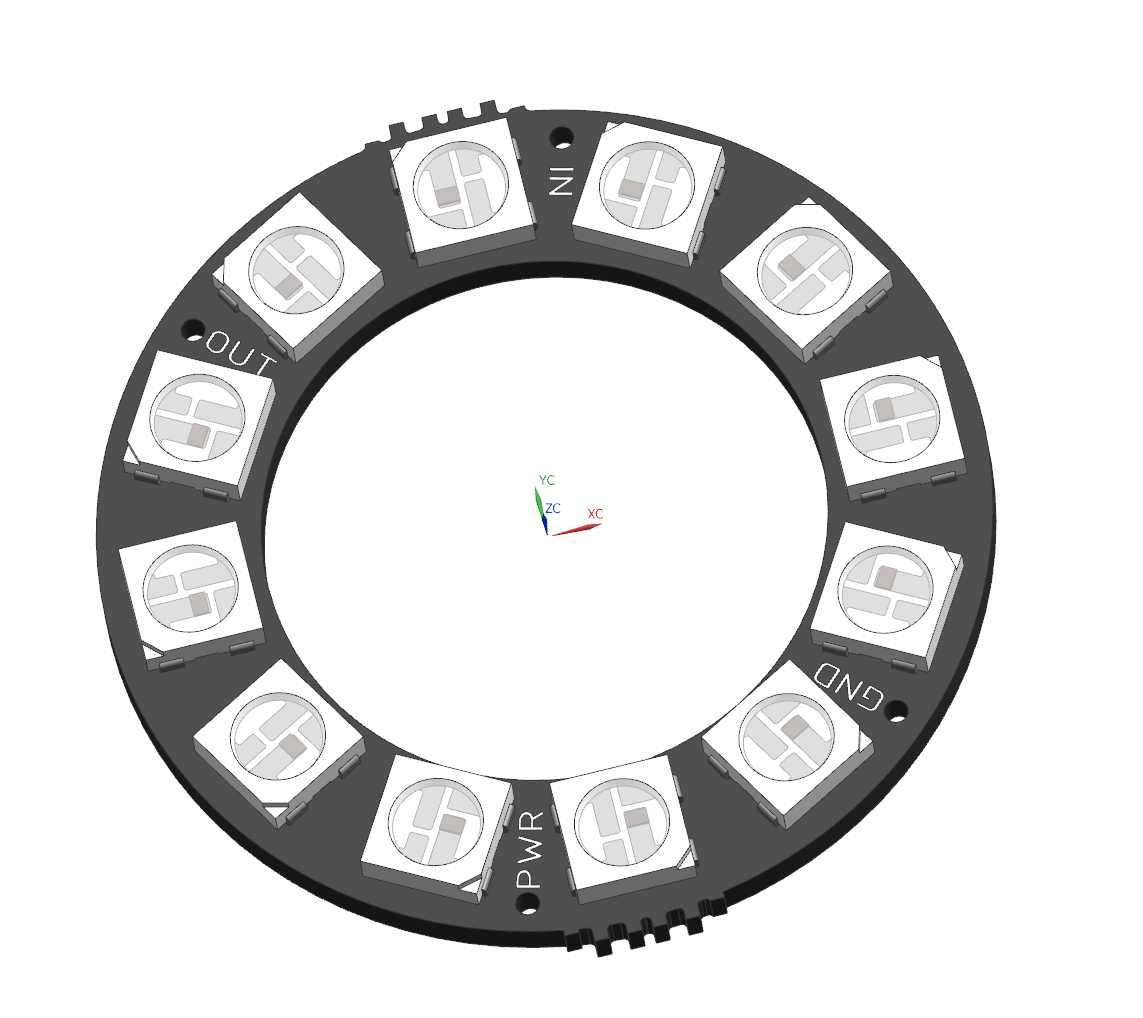

12灯珠环形WS2812全彩LED灯板结构

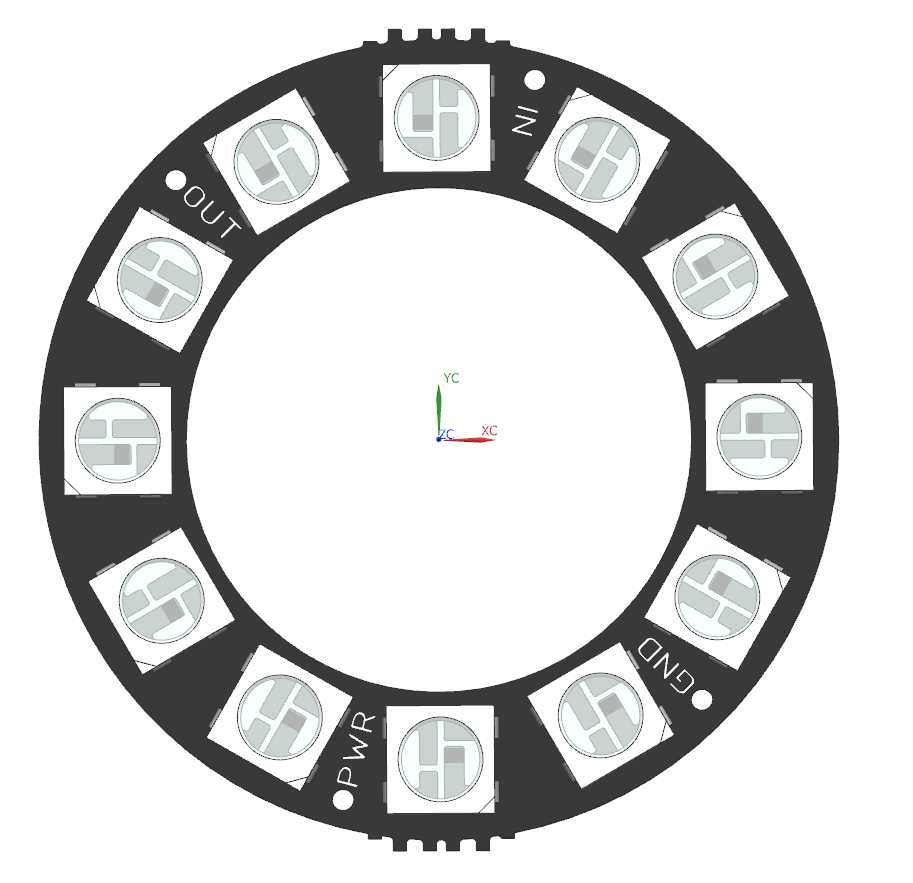

这款环形排布的12颗WS2812 RGB LED集成灯板，是面向小型创意电子、互动装置、微型装饰照明场景打造的光源载体，在实际应用中可承担状态指示、氛围渲染、像素化光效输出等核心功能，常见于手工创客作品、小型智能硬件的光效交互模块、桌面创意摆件的发光单元、可穿戴电子装饰部件等场景，能够通过单总线协议实现每颗灯珠独立的256级亮度调节与全彩色相输出，无需复杂的多路布线即可完成动态流光、色彩渐变、像素点阵显示等多样光效。从设计思路来看，整体采用正圆环式排布结构，将12颗5050封装的WS2812灯珠均匀分布在环形PCB的外圈区域，中心预留大尺寸中空区域，既可以避让安装位的轴类、柱类结构，也能满足套设在镜头、旋钮、柱状构件外侧的安装需求，适配更多紧凑空间的装配场景。灯板上明确标识了电源、信号输入输出的引脚位置，信号端采用串接设计，可直接与同规格灯环级联扩展更多灯珠数量，电源引脚做了加宽走线处理，能够承载多颗灯珠全功率点亮时的电流负载，避免走线压降导致的灯珠色彩偏差问题。在外形尺寸与安装边界上，灯板整体为薄型圆环结构，厚度控制在贴片元件焊接后的常规尺寸范围内，外圈直径适配小型装置的内部装配空间，内圈中空直径预留足够的避让余量，板上预留的两个小型安装孔可通过螺丝直接固定在安装基面，也可借助背胶、卡扣等方式完成无孔固定，安装时无需额外设计复杂的固定结构，信号输入输出端分别布置在环体的对应位置，方便布线时区分进线与出线方向，避免接线错误导致的信号传输故障。每颗灯珠的焊接位置都做了精准的焊盘对位设计，保证贴片焊接后灯珠的发光面处于同一水平面，发光角度均匀覆盖环体外侧360度范围，不会出现局部光强不均、暗区等问题，板上的丝印标识清晰标注了各引脚定义，即使是初次使用的开发者也能快速完成接线调试，无需额外查阅复杂的引脚定义文档。在实际使用中，这款环形灯板既可以单独作为小型环形光源使用，也可以多个同规格灯板层叠组合形成柱状发光体，或是拼接成更大尺寸的环形、异形光源结构，适配不同尺寸的产品光效需求，中空的中心区域还可以穿过导线、安装固定柱或是放置小型传感元件，充分利用装置内部的有限空间，不会因为灯板的环形结构浪费中心区域的安装位置。
