微型金属齿轮减速直流马达结构设计

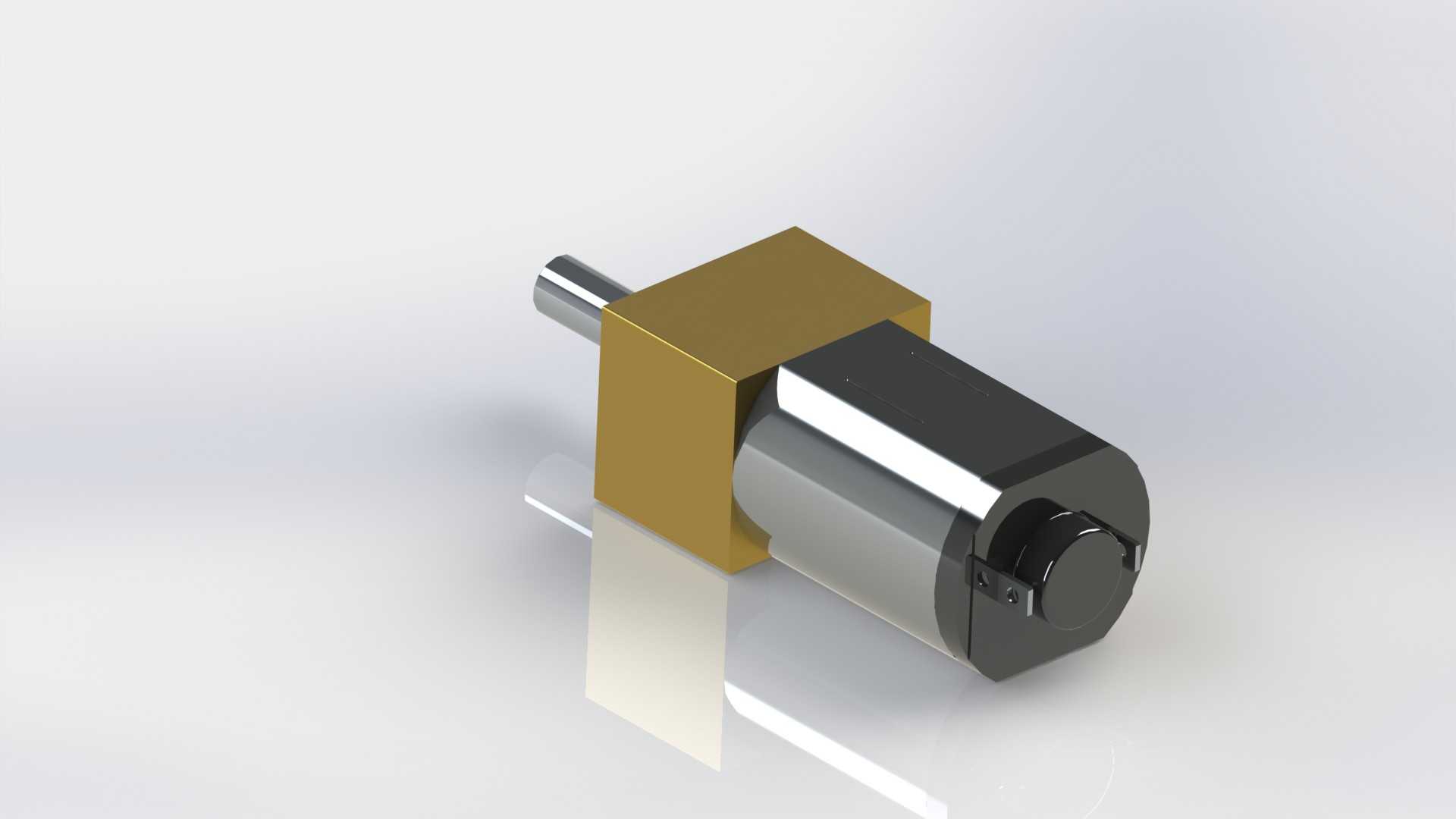

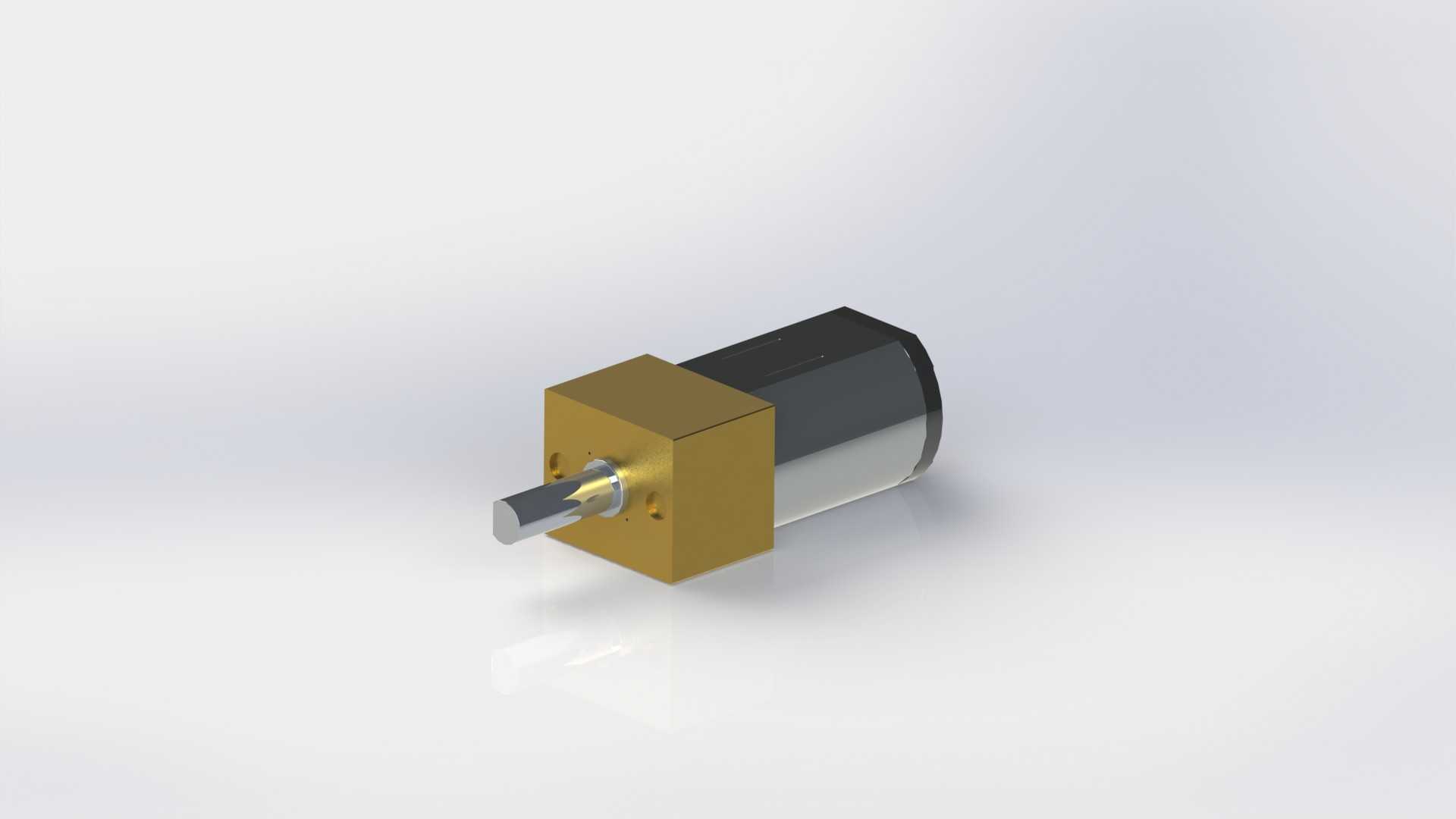

这款微型金属齿轮马达是面向小型精密传动场景开发的动力输出部件，核心适配对安装空间有严格限制、同时需要稳定低转速大扭矩输出的小型机电设备。在实际行业应用中，这类马达常被用于小型智能机器人的行走驱动、精密云台的角度调节、桌面级小型自动化设备的送料机构、智能门锁的锁舌传动、微型航模的舵面驱动，以及各类便携式检测仪器的内部动力模块，能够在狭小的安装空间内提供可靠的动力输出，替代传统尺寸偏大的普通直流电机，满足紧凑型设备的动力布局需求。从产品功能特性来看，该马达采用直流行星式金属齿轮变速结构，将内置直流电机的高转速通过4.995:1的固定减速比转化为适配负载的低转速高扭矩输出，全金属齿轮组的设计相比塑胶齿轮结构拥有更高的负载耐受能力，抗冲击性更强，在频繁正反转、瞬时过载的使用场景下不易出现打齿、磨损过快的问题，能够大幅延长动力模块的使用寿命，同时金属齿轮的传动精度更高，传动背隙更小，适合对传动定位精度有一定要求的小型机构。在设计思路上，这款马达采用了分体式同轴布局，驱动电机段与齿轮减速段沿输出轴轴线方向串联布置，最大限度压缩了径向安装尺寸，减速箱采用方形金属外壳结构，既可以通过外壳平面直接贴合安装基面实现定位，也能借助方形结构的防转特性，避免马达工作时自身随输出轴反向转动，无需额外设计复杂的防转固定结构。输出轴采用单出轴金属轴设计，轴端做了平面切削处理，方便安装传动齿轮、摇臂或者滚轮等负载部件，降低配套连接件的加工难度。从外形尺寸与安装边界来看，该马达整体外形尺寸控制在0.94英寸×0.39英寸×0.47英寸的紧凑范围内，径向最大尺寸不足半英寸，轴向总长度不到一英寸，安装时仅需要在安装基面上预留对应方形减速箱的固定位，以及供输出轴穿过的通孔即可完成装配，不需要预留过大的操作空间，能够轻松嵌入各类手持设备、穿戴式智能设备、小型桌面装置的内部结构中。马达的供电适配常规低压直流供电区间，可直接搭配常见的小型驱动电路使用，不需要额外配置复杂的减速转接结构，能够有效简化配套设备的整体传动链路设计，减少整机的零件数量，压缩设备的整体装配成本与后期维护成本。
