DN50PN10法兰式管道拆卸接头结构

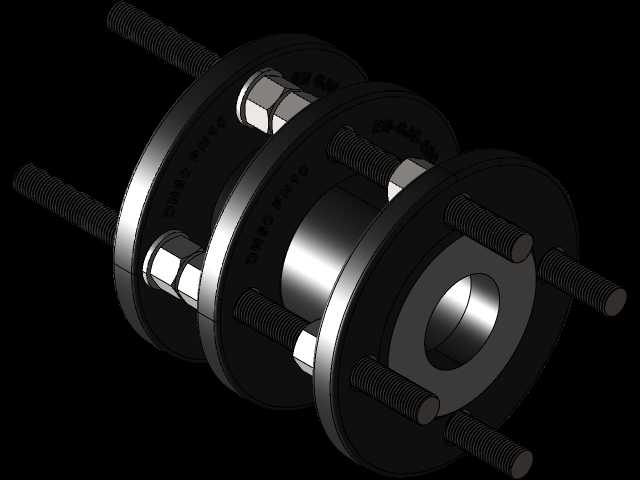

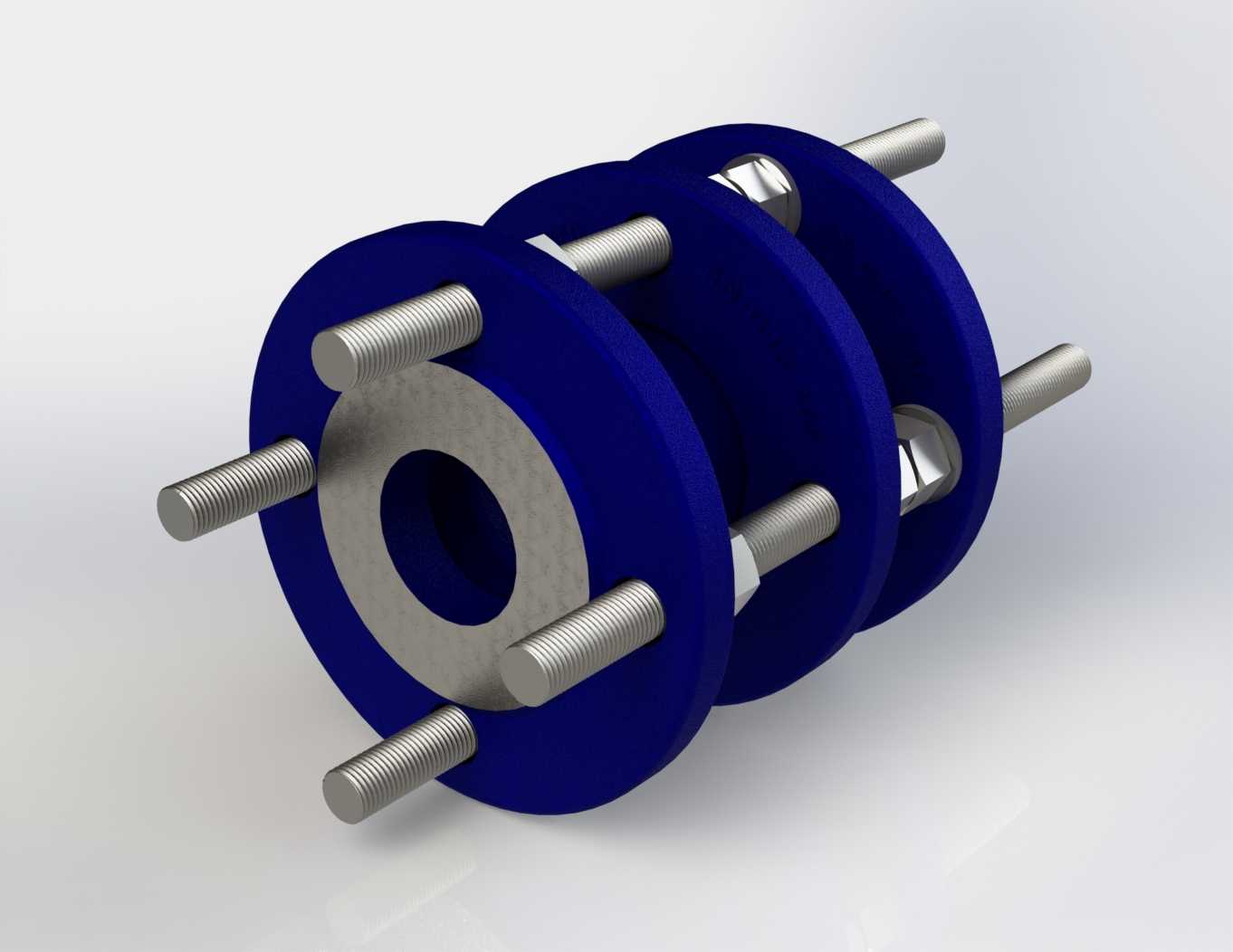

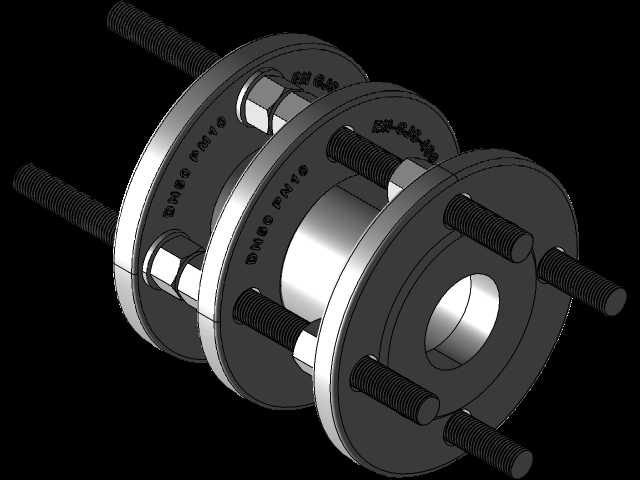

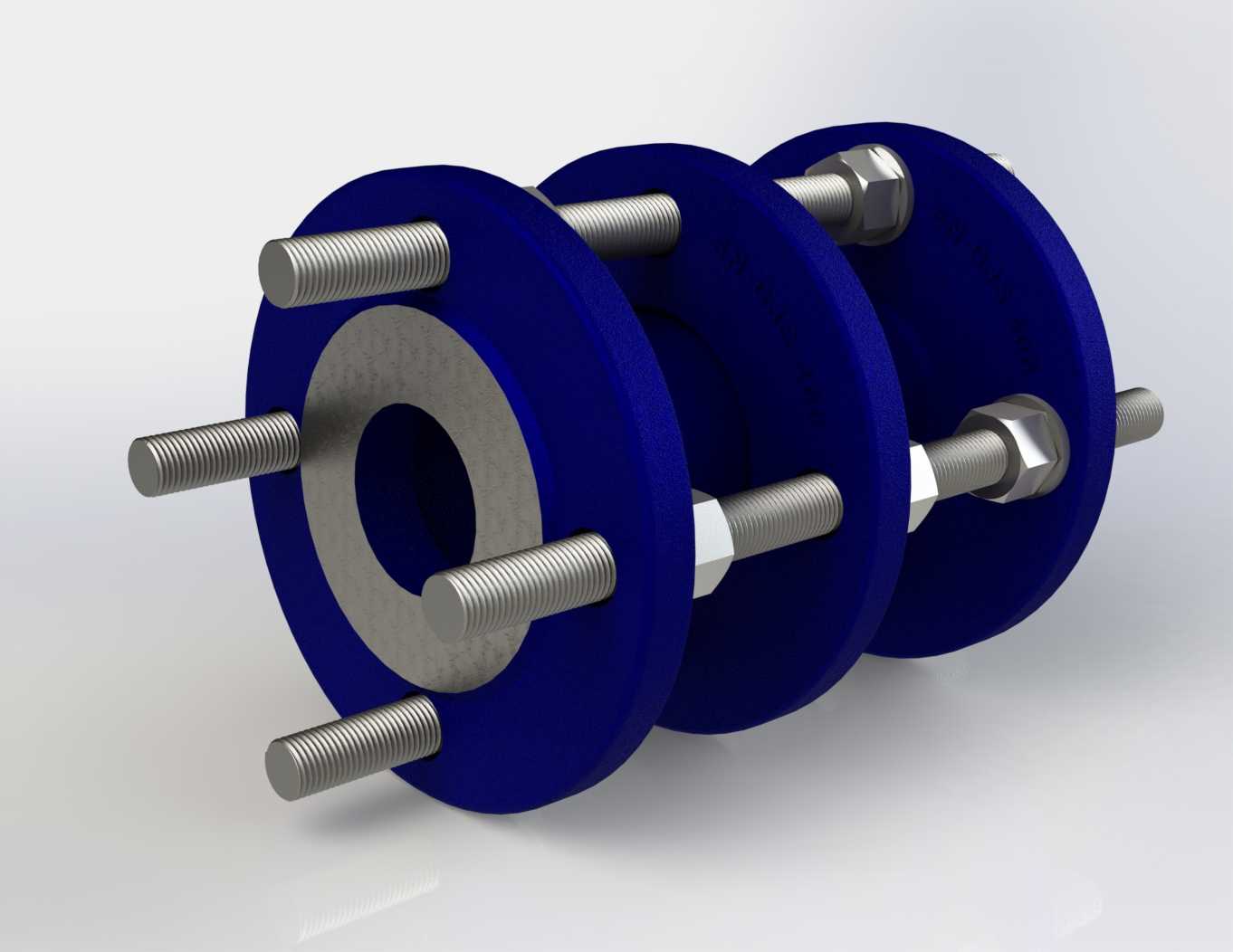

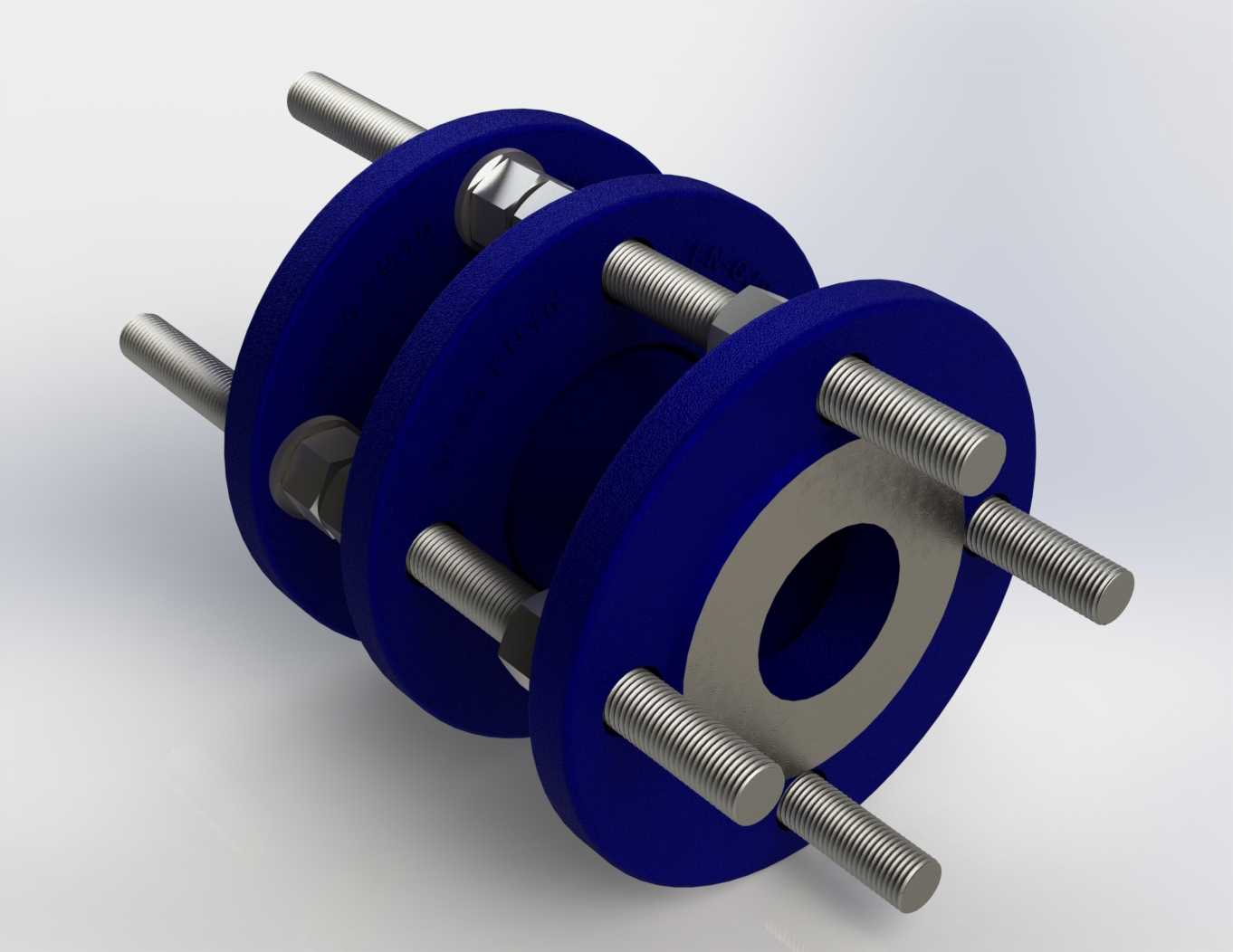

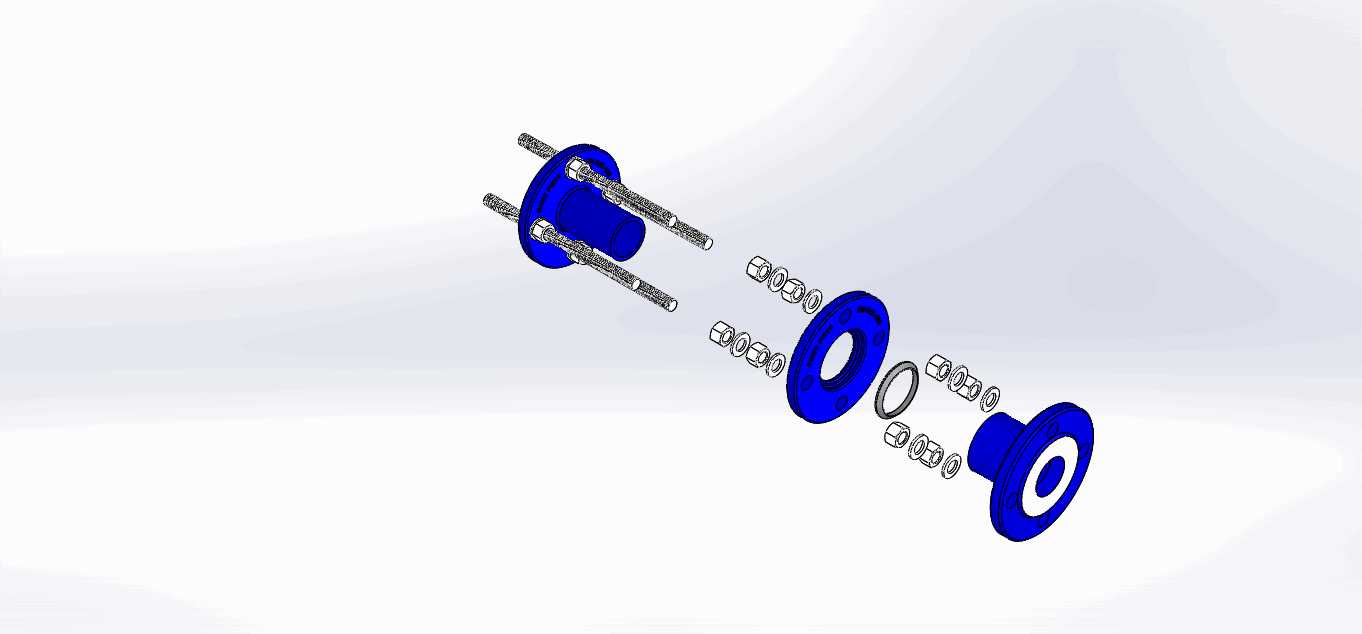

这款拆卸接头是管路系统中用于实现管道快速拆装、补偿安装误差的核心连接件，主要应用在给排水、暖通循环、化工流体输送、工业制程管路等场景中，尤其适合后期需要频繁检修、更换管段附件的管路布局，能够在不大范围挪动两侧管道的前提下，快速完成局部管段的拆卸与复位，大幅降低管路维护的作业难度与施工成本。在实际管路运行中，它可以抵消管道安装过程中产生的轴向错位、角度偏差，同时能够吸收管路运行中因温度变化产生的少量伸缩量，避免管道应力集中对焊缝、法兰密封面造成拉扯损伤，有效提升管路系统的运行可靠性。从结构设计来看，该接头采用三片式法兰组合结构，两侧法兰分别与两端待连接管道的法兰配对，中间设置密封隔层，周向均匀布置六根拉紧螺柱，通过螺柱两端的螺母锁紧实现三片法兰的紧密压合，密封面采用平面贴合设计，依靠法兰片压紧密封件实现无泄漏连接，这种结构的优势在于拆卸时只需松开周向螺柱的螺母，即可将中间段取出，留出足够的操作空间完成管路上阀门、仪表、泵体等附件的拆装，无需撬动两侧管道移位，解决了传统法兰连接拆卸时需要大范围顶开管道的施工难题。在设计过程中，针对公称通径DN50、公称压力PN10的工况参数，法兰片的厚度、螺柱的规格数量都经过强度校核，能够承受1.0MPa工作压力下的轴向推力与密封压紧力需求，周向螺柱均匀排布的设计让法兰密封面的压紧力分布更均匀，避免局部压合力不足导致的密封泄漏问题。从安装边界来看，该接头的轴向安装长度适配DN50法兰的标准安装间距，法兰盘的外径、螺栓孔中心距与同压力等级的标准法兰完全匹配，安装时无需对两侧管道法兰做额外改造，直接配对即可完成安装；螺柱伸出法兰端面的长度经过优化，既保证螺母有足够的啮合螺纹长度，又不会因为螺柱过长占用额外的管路安装空间，在狭窄的管廊、设备夹层等空间受限的安装场景中也能顺利完成装配作业。接头的流通内径与DN50管道内径保持一致，不会产生通径缩颈问题，避免管路运行时出现额外的流阻损失与介质紊流，适配水、油品、低腐蚀性化工流体等多种介质的输送需求，整体结构没有易损的复杂构件，长期运行的稳定性强，维护时仅需更换密封垫片即可恢复密封性能，全生命周期的使用成本较低。
