ANSI标准50号工业传动滚子链结构

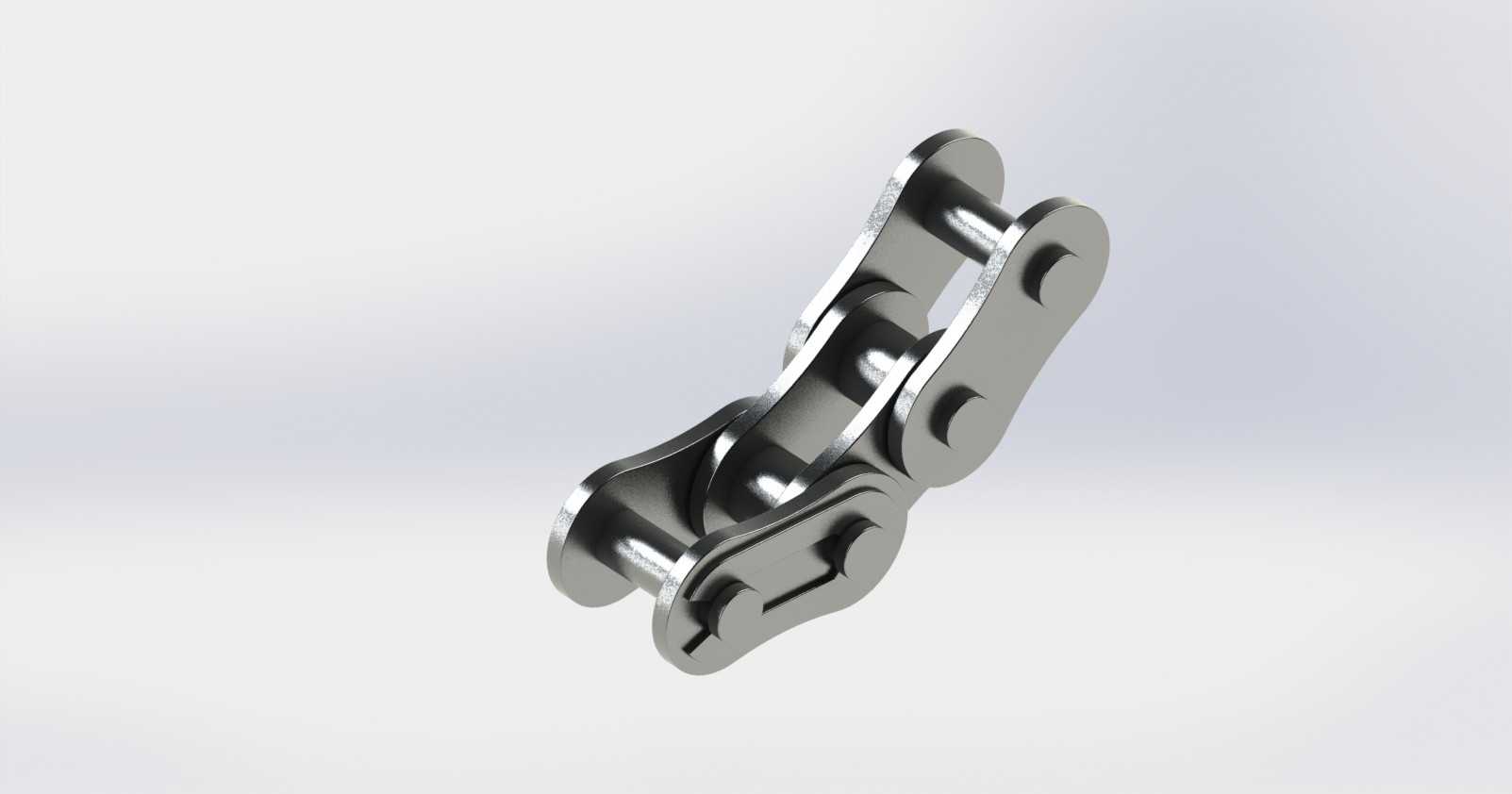

滚子链作为链传动体系里应用范围最广的核心传动部件，广泛适配各类需要精准传动比、可适应恶劣工况的工业场景，在轻工输送线、重工输送设备、农业作业机械、摩托整车传动、机床动力传输单元、物流分拣输送系统中都承担着动力传递与物料牵引的核心作用，相比带传动它不存在打滑丢转的问题，相比齿轮传动它对安装中心距的适配范围更宽，能在多尘、油污、高低温交替的复杂车间环境里长期稳定运行，不需要过于频繁的维护保养。这款ANSI50号规格的滚子链，采用标准的内外链节交替铰接结构，每一个链节单元都由外链板、内链板、销轴、套筒、滚子五个核心零件组合而成，设计时充分考虑了传动过程中的受力分布：内外链板均采用8字形的等强度截面设计，在保证链节整体抗拉强度的前提下，尽可能降低链板自身重量与运动过程中的惯性冲击，避免高速传动时产生过大的动载荷；滚子与套筒之间采用间隙配合，当链条与链轮轮齿进入啮合的瞬间，滚子可以沿轮齿齿面自由滚动，将传统滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量与传动噪音，同时也能减少链轮齿面的损耗，延长整套传动副的使用寿命。在安装适配边界上，这款50号滚子链严格遵循ANSI链传动标准的节距参数，对应适配标准齿形的50号链轮，安装时需要保证主从动链轮的轮齿端面处于同一平面，两轴保持平行状态，避免链条运行过程中出现偏磨、卡滞甚至脱链的问题；链条张紧度需要调整到合理区间，过松会导致运行过程中链条抖动、跳齿，过紧则会大幅增加销轴与套筒之间的摩擦阻力，加快零件磨损、降低传动效率。设计过程中对每个铰接位置的配合公差做了精准控制，既保证销轴与外链板、套筒与内链板之间的过盈定位可靠，不会在长期交变载荷下出现松动窜动，又保证套筒与销轴之间的转动间隙均匀，让每个链节都能灵活弯折，顺利绕入绕出链轮，在小直径链轮上也能平稳完成啮合动作。链节的连接结构设计也兼顾了装配便利性，用户可以根据实际传动中心距的需求，灵活截取对应长度的链段，通过配套的连接链节完成闭环拼接，适配不同安装空间的传动需求，在低速重载的传动场景下，还可以通过加装过渡链节的方式调整链条长度，满足特殊工况的装配要求。
