便携式医用吸入器外壳结构设计

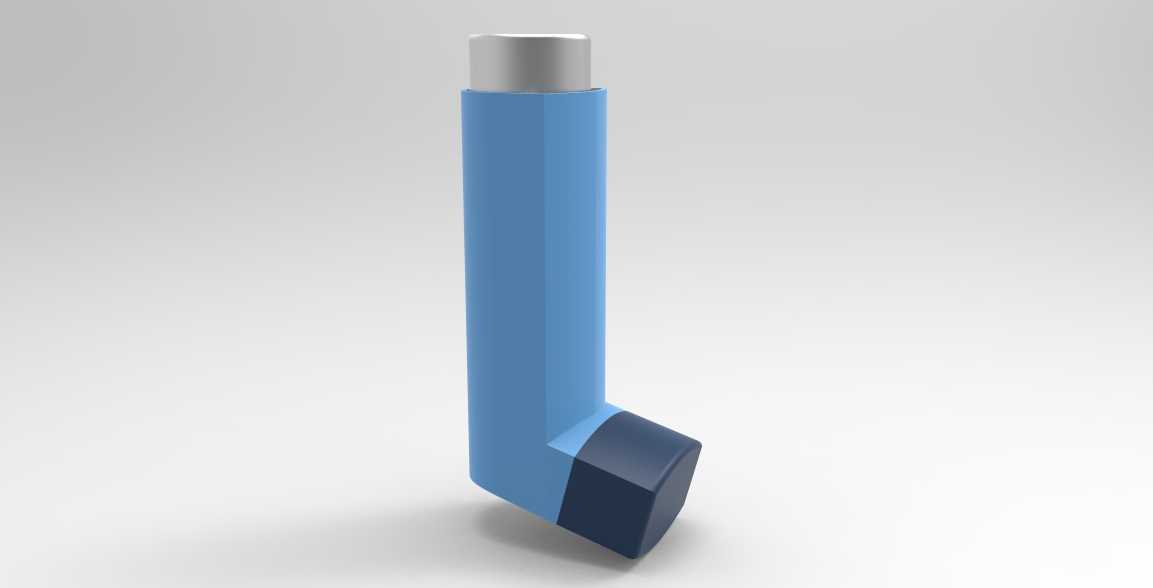

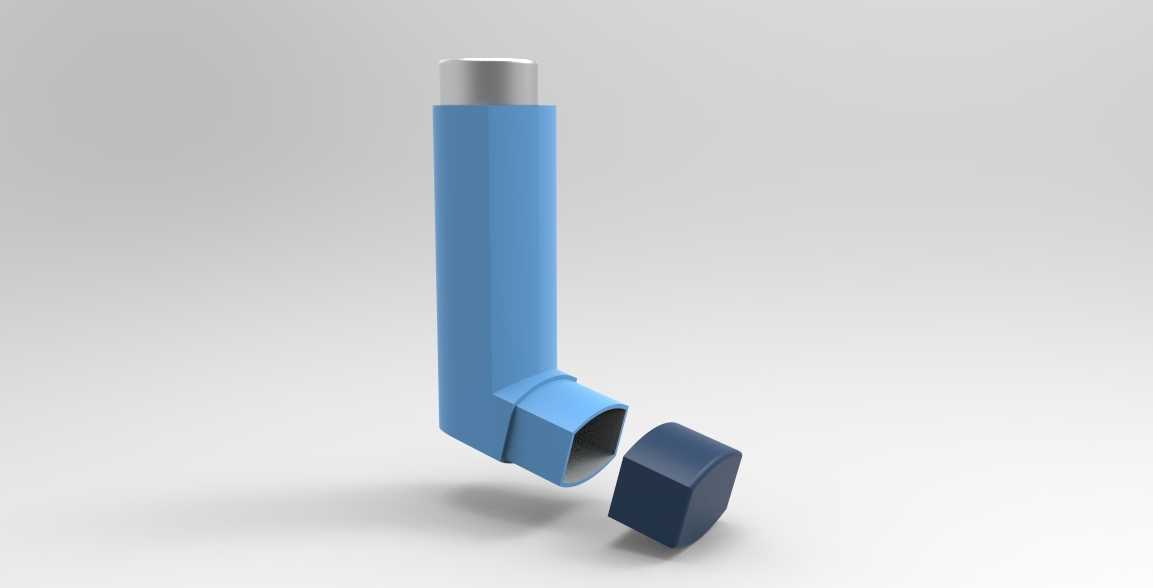

这款手持吸入器的结构设计，核心围绕呼吸道疾病患者的日常用药场景展开，适配哮喘、慢性阻塞性肺疾病等人群的便携给药需求，可在居家、通勤、户外出行等多场景下快速完成药剂吸入操作，无需额外辅助设备，单手即可完成全部给药动作。产品整体采用L型握持结构设计，主体竖向段为药剂存储与按压触发区域，横向弯折段为口腔咬合与药剂输出通道，整体握持弧度贴合成年人手掌自然弯曲形态，长时间握持也不会产生明显的硌手不适感，竖向段顶部设置的按压触发端采用金属质感硬质端面，既保证了按压触发时的结构强度，避免长期按压出现端面凹陷变形，也能通过材质差异引导用户快速找到按压位置，紧急用药时无需目视即可完成操作。产品的结构组成包含外壳主体、内置气缸、密封端盖三个核心部分，外壳主体采用薄壁中空结构，壁厚均匀控制在1.8mm-2.2mm区间，既保证了整体结构的抗摔抗挤压性能，日常从1.2米高度跌落至硬质地面不会出现壳体开裂，也能尽可能控制整体重量，满药剂状态下整体重量不超过80g，放入上衣口袋、随身小包都不会产生明显的坠重感。内置气缸的安装边界与外壳内壁的定位筋完全匹配，装配时无需额外粘接即可完成气缸的径向与轴向定位，气缸与药剂存储腔的衔接处设置了环形密封槽，可搭配硅胶密封圈实现药剂存储的密封性能，避免药剂受潮、泄漏影响药效。端盖与外壳主体采用卡扣式连接结构，拆卸时无需专用工具即可完成端盖拆解，方便用户更换内置药剂、清洁药剂输出通道，卡扣的扣合量控制在0.8mm，既保证日常携带时端盖不会意外松脱，也不会因为扣合过紧导致老年用户、手部力量较弱的用户无法正常开启。药剂输出通道的弯折角度经过反复调整，与人体口腔自然张开时的角度完全匹配，咬合端采用圆弧过渡处理，接触口腔时不会产生尖锐的异物感，通道内壁做光滑处理，药剂雾化后可顺着通道顺畅进入呼吸道，不会在通道内壁出现大量药剂残留，保证每次给药的剂量精准。整体外形尺寸控制在高度110mm、宽度35mm、厚度25mm的范围内，可轻松适配绝大多数随身收纳空间，外壳表面采用哑光磨砂质感处理，握持时不易打滑，沾附指纹、汗渍后也不会留下明显痕迹，日常使用无需频繁擦拭打理。
