翻盖式便携轻弹点火器具结构设计

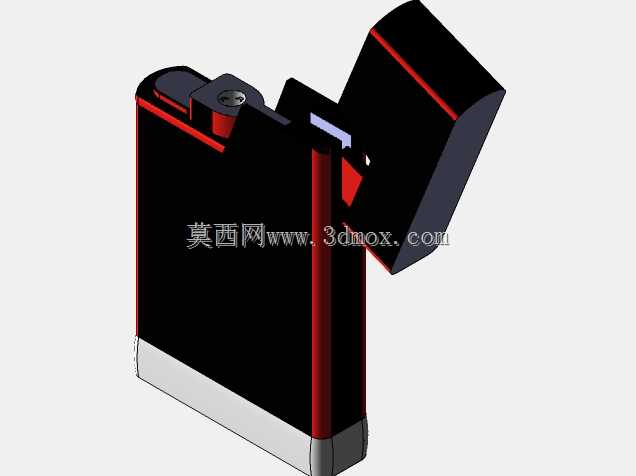

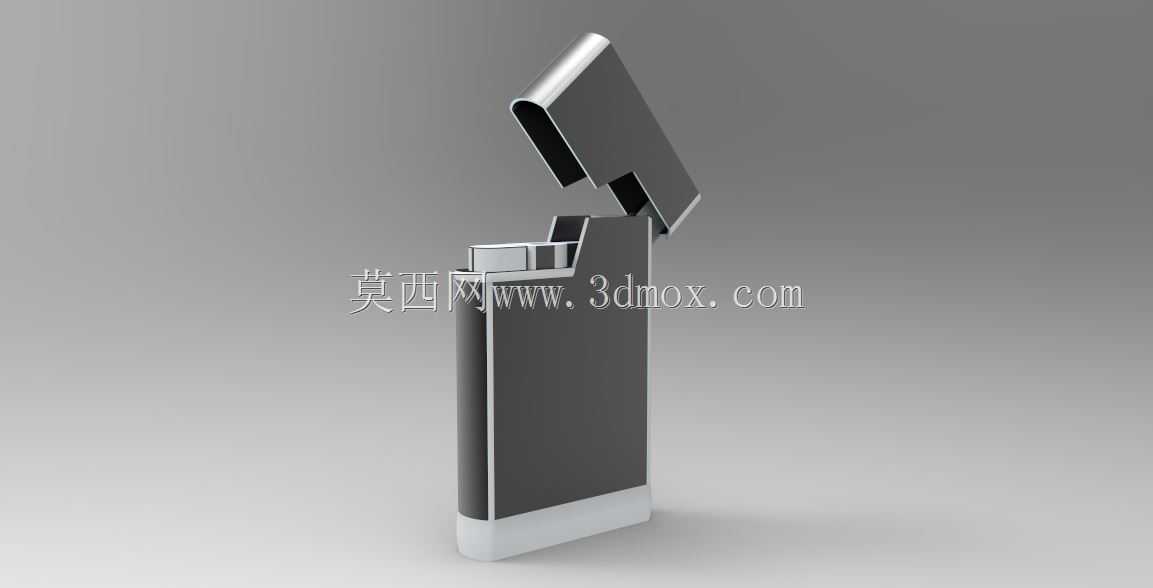

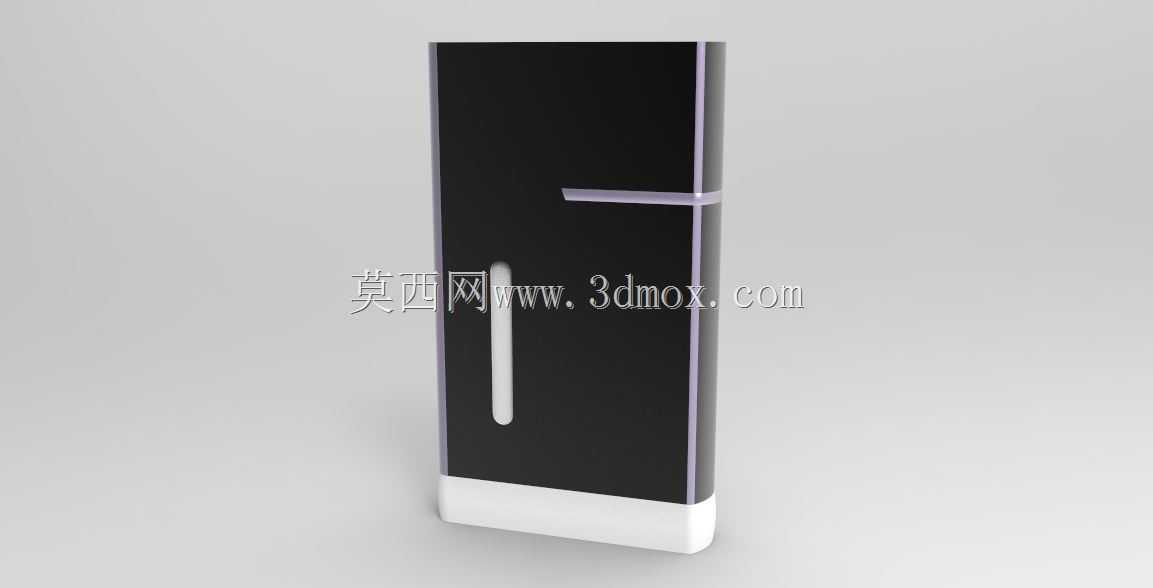

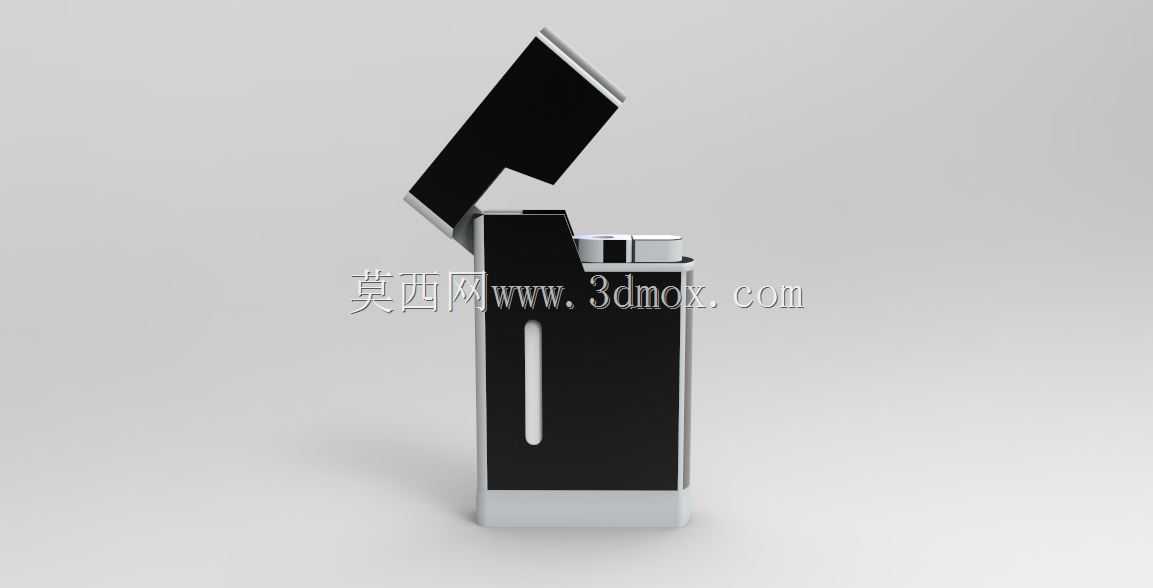

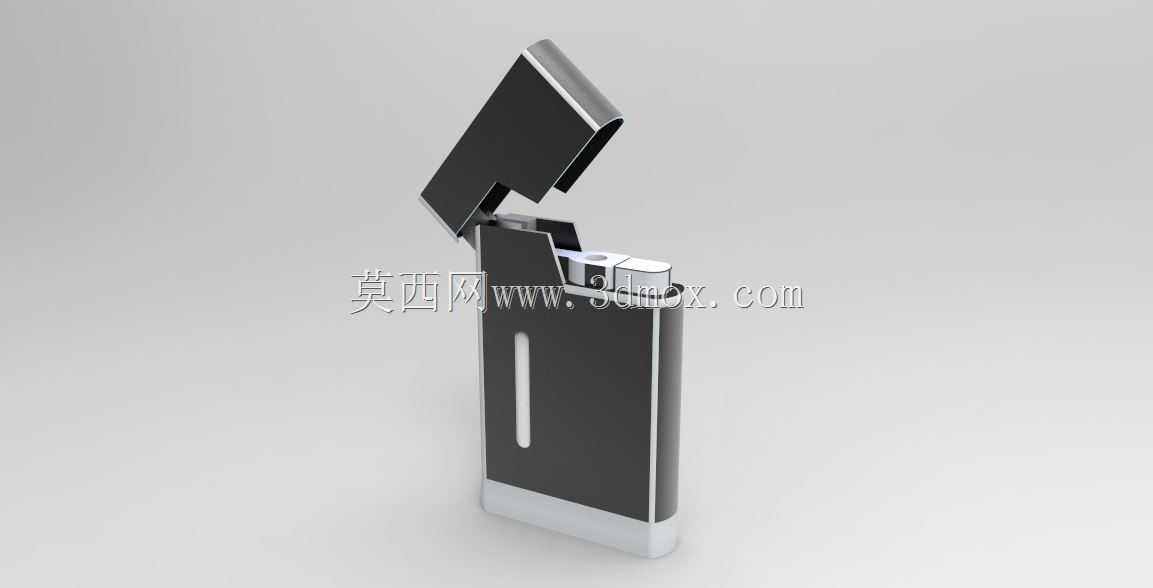

这款翻盖式轻弹点火器具的三维结构设计，首先围绕日常随身携带的使用场景做了边界约束，整体外形采用窄长方柱造型，边角做了R0.8的圆弧过渡处理，整机闭合状态下的长宽高控制在70mm×25mm×15mm范围内，刚好可以适配常规牛仔裤口袋、烟盒侧袋的收纳空间，不会因为棱角过于尖锐刮蹭衣物面料，也不会因为尺寸过大造成携带累赘。从功能实现逻辑来看，结构上采用了侧置轻弹触发按键配合内置扭簧的翻盖联动机构，翻盖与机身主体通过隐藏式销轴连接，销轴处预装的扭簧预紧扭矩经过反复校核，既可以保证按键触发后翻盖能顺畅弹开到120度的固定开启角度，不会因为弹开力度过大造成机身脱手，也能避免长期使用后扭簧疲劳导致翻盖无法完全开启，影响点火操作的便利性。机身正面预留的长条形视窗结构，主要用于观察内部燃料的剩余存量，视窗采用嵌入式安装结构，与机身外壳的配合间隙控制在0.1mm以内，既可以保证装配后的外观整体性，也能避免日常使用中灰尘、汗液从缝隙渗入机身内部腐蚀燃料存储腔体。在结构设计的细节处理上，机身底部的燃料加注口采用了密封螺纹配合橡胶密封圈的结构，密封圈的压缩量设置在20%，可以在反复加注燃料的使用场景下长期保持密封性能，不会出现燃料渗漏的问题；翻盖内侧的防风罩结构与点火出气口做了对位匹配，当翻盖弹开到位时，防风罩刚好罩住点火区域的三侧位置，在户外微风环境下也能保证点火成功率，不会因为侧向气流吹散火焰。从装配工艺的角度考虑，整个结构的零件拆分遵循了少零件、易装配的原则，整机仅包含外壳主体、翻盖、扭簧、触发按键、点火组件、燃料腔体、底盖七个主要零部件，所有配合面都做了拔模斜度处理，适配金属冲压或者注塑成型的加工工艺，不需要额外做二次加工就能完成装配，装配过程中不需要特殊工装，依靠卡扣结构和少量过盈配合就能完成整机组装，能有效控制批量生产的装配工时。在使用手感的调校上，触发按键的按压力度设置在15N左右，按键行程控制在2mm，既可以避免日常携带过程中因为挤压误触发翻盖弹开，也能保证用户单手持机时用拇指就能轻松按动按键完成开盖动作，符合日常使用的操作习惯。机身外壳的上下端装饰件采用了与主体不同的表面处理工艺，既可以提升外观的层次感，也能在机身放置时起到防滑垫的作用，减少桌面与外壳的摩擦刮花。
