角式法兰连接放掉旋塞结构设计

　　在工业流体输送管路系统的末端、低点存液段以及设备腔体的排污接口位置，这类角式结构的放掉旋塞是极为常用的通断控制部件，和常规直通式旋塞相比，角式的流道走向能够直接适配垂直管段转水平排污方向的安装场景，不需要额外加装弯头改变管路走向，能有效减少管路的连接节点，降低介质泄漏的潜在风险点。从实际工况适配来看，这类部件常应用在石化输送管线、蒸汽供热管网、水处理设备的罐体排污口，日常工况下旋塞处于常闭状态，需要排空管路内残留介质、沉积物或者检修泄压时，通过转动旋塞芯实现流道的快速导通，相比闸阀、截止阀类的排污部件，旋塞的启闭行程更短，操作扭矩更小，带压状态下也能快速完成开闭动作，不会出现阀板卡滞、密封面结垢导致无法启闭的问题。

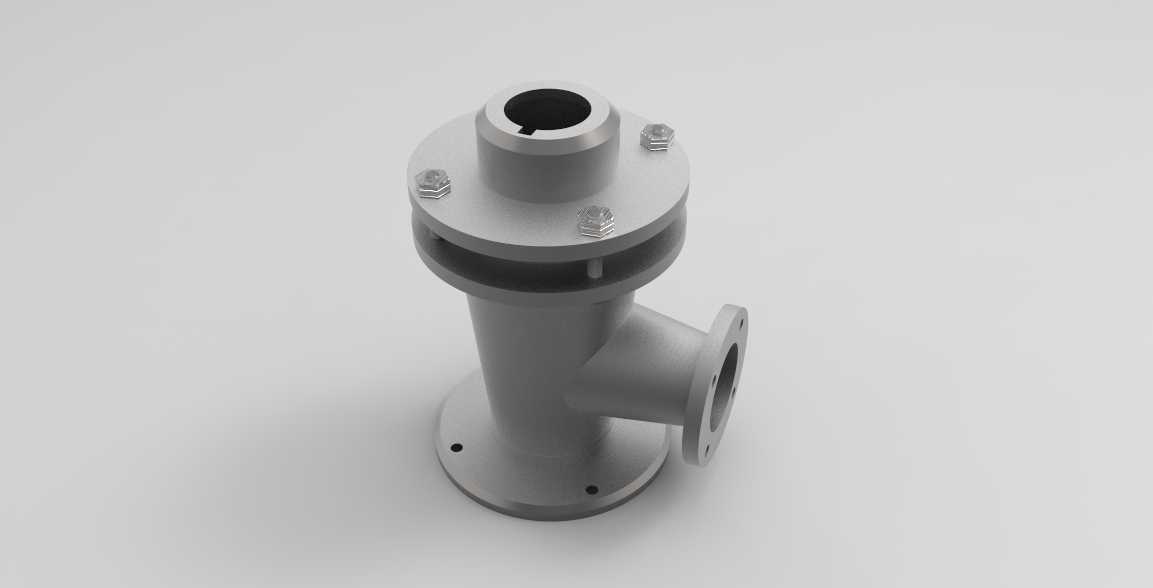

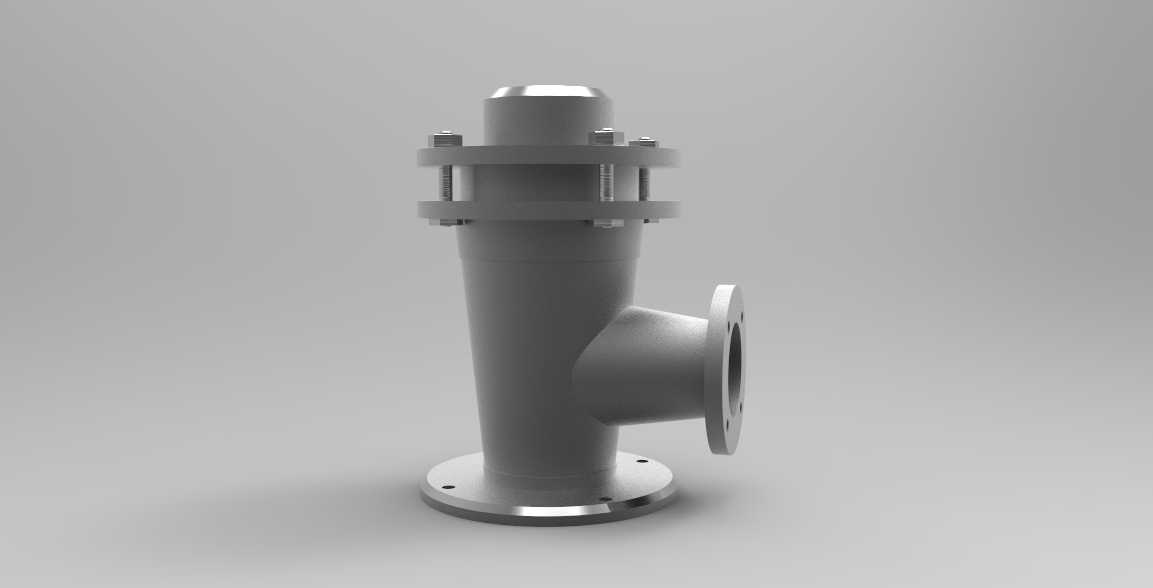

　　从结构设计逻辑来看，这款放掉旋塞采用上下法兰加侧出法兰的连接形式，顶部的法兰压盖通过周向均匀布置的紧固件实现旋塞芯的压紧定位，压盖和阀体之间预留了合适的密封压缩量，既可以保证旋塞芯转动时的阻尼适中，不会出现过紧卡涩或者过松泄漏的问题，也能在密封件出现磨损时，通过调整紧固件的压紧量补偿密封间隙，延长部件的整体使用寿命。阀体的垂直段为介质主流道，侧出的90度方向接口为排放通道，流道内壁做了平滑过渡处理，没有突兀的台阶或者锐角结构，介质排放时不会出现涡流滞流区，也能减少介质内杂质在阀体内的沉积，避免长期使用后杂质卡滞旋塞芯的问题。底部的安装法兰用于和主设备或者主管道的排污接口对接，法兰上的安装孔采用跨中布置形式，能够适配不同标准的配对法兰安装孔位，安装时不需要刻意调整阀体的周向角度，降低现场安装的对位难度。

　　在安装边界的尺寸设计上，这款旋塞的垂直主体段外径和侧出接口的法兰外径做了匹配性设计，侧出法兰的端面和垂直主体的外壁之间预留了足够的紧固件操作空间，现场安装侧出管路的连接螺栓时，普通套筒扳手就可以完成操作，不会因为空间干涉导致螺栓无法拧紧。底部安装法兰的密封面采用突面结构，适配常用的非金属平垫片、缠绕垫片等密封形式，密封面的平面度控制在合理公差范围内，安装时不需要额外对密封面进行修磨就能满足密封要求。顶部的旋塞操作端采用带槽的轴头结构，既可以适配常规的手柄操作，也可以在需要远程控制的场景下加装气动、电动执行机构，不需要对阀体本身进行额外改造，拓展性较强。

　　从功能特性的细节设计来看，旋塞芯的密封面采用锥面配合形式，和阀体的密封锥面贴合面积大，承压时密封面的接触压力分布均匀，即使在管路存在一定压力波动的工况下，也能保证可靠的密封性能，不会出现渗漏问题。阀体的流道通径设计兼顾了排放效率和结构强度，通径过小会导致排放速度慢，沉积物容易堵塞流道，通径过大则会增加阀体的整体尺寸，提升材料成本，这款结构的通径尺寸匹配常规DN25到DN50排污接口的常用流量需求，能够满足多数工况下的快速排空要求。周向布置的紧固件采用等强度设计，螺栓的规格和数量根据阀体的公称压力等级匹配，保证压盖压紧力均匀分布在密封面上，不会出现局部压紧力过大导致旋塞芯转动卡滞，或者局部压紧力不足导致密封泄漏的问题。另外，阀体的外部结构没有多余的凸起或者薄壁结构，在运输、安装过程中不容易因为碰撞导致部件变形，日常巡检时也能直观观察到密封面、紧固件的状态，方便日常维护检查。
