带锯片往复式齿轮传动结构设计

该传动结构主要面向小型便携锯切设备、台式往复锯以及专用型材切割工位的动力传递场景，能够将齿轮的连续旋转运动转化为锯架的高频直线往复动作，适配薄金属型材、薄壁塑料件、小型木质构件的精密切割作业，在五金加工、家装施工、小件样品试制等场景中能够提供稳定的锯切动力输出，相比传统曲柄连杆式往复结构，该齿轮齿条啮合的传动形式传动效率更高，往复行程的一致性更好，作业过程中抖动幅度更小，能够有效降低锯片崩齿、切面歪斜的问题概率。

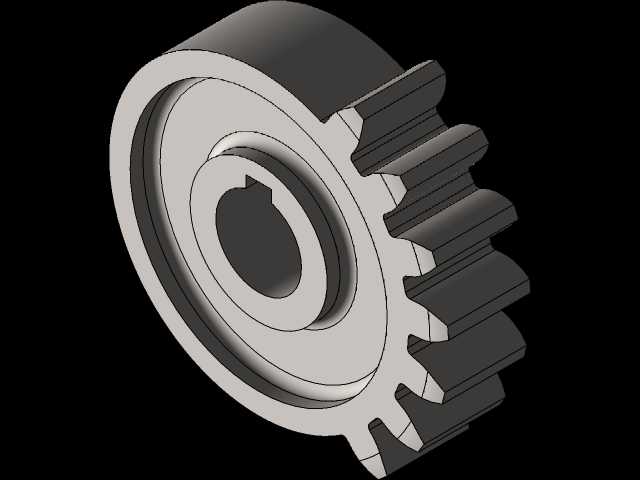

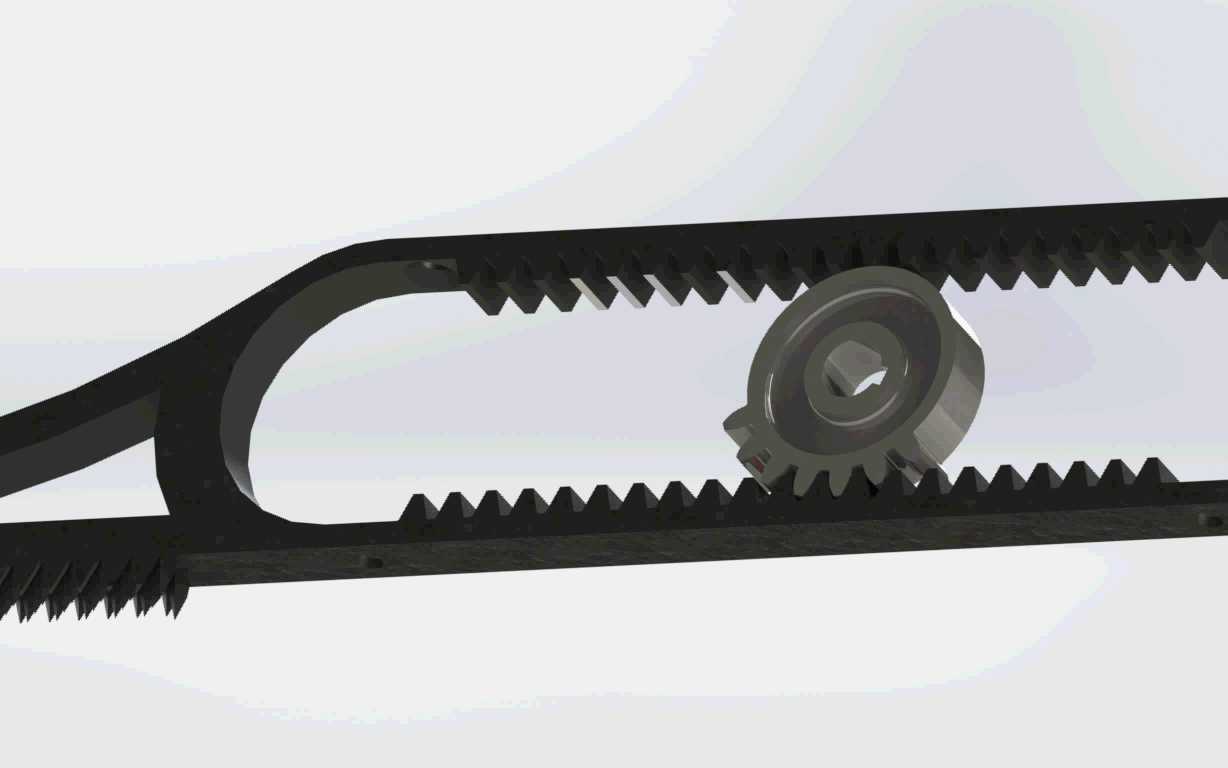

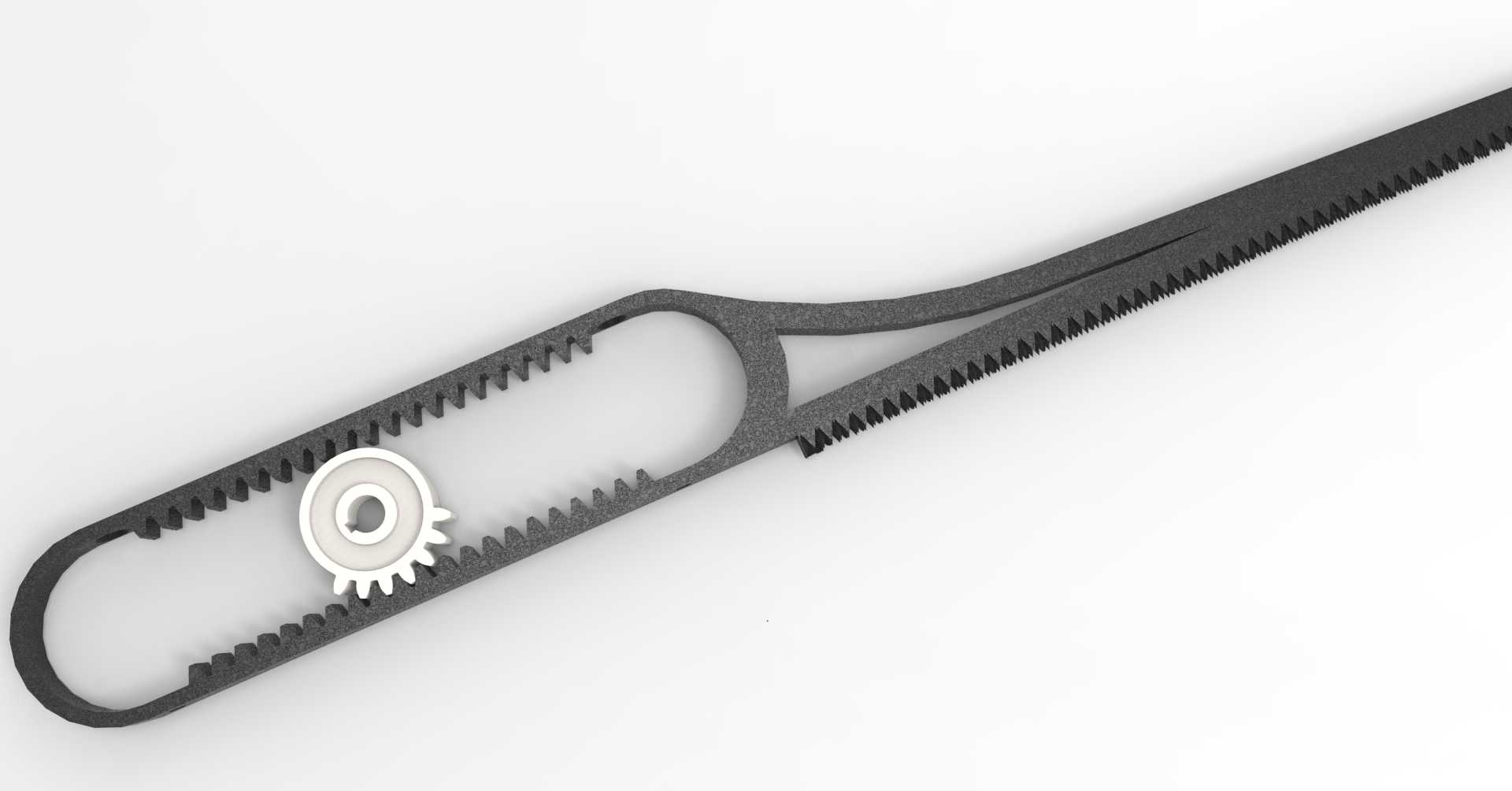

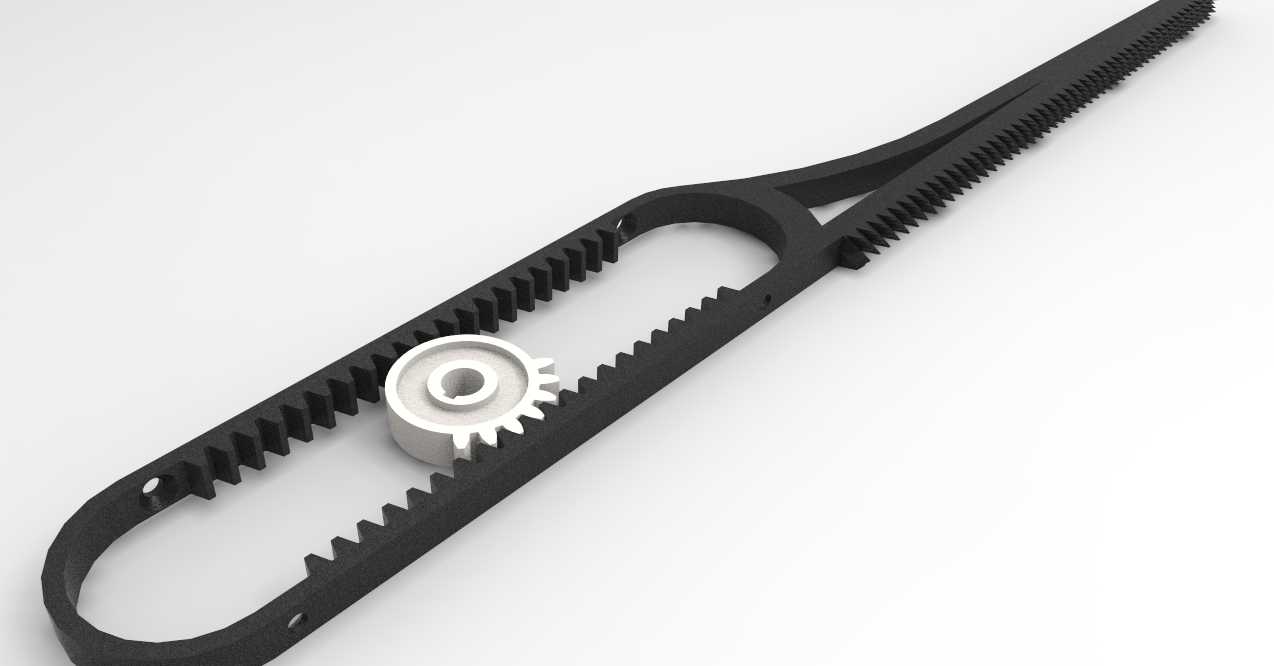

从功能特性来看，该结构采用上下平行布置的双齿条配合中间不完全齿轮的设计，中间齿轮转动过程中可交替与上下齿条啮合，无需额外的换向机构即可实现齿条组件的自动往复运动，齿轮与齿条的啮合齿形经过参数优化，啮合重合度高，传动过程中冲击载荷小，运行噪音更低。齿轮中心设置有标准的轴孔与键槽结构，可直接与驱动电机的输出轴配合安装，无需额外设计转接法兰，装配流程简便。齿条组件的端部预留有锯片安装位，可通过压紧螺丝快速固定不同规格的往复锯片，适配不同材质的切割需求。

在设计思路上，该结构优先考虑了传动的可靠性与维护便捷性，齿轮与齿条的啮合间隙控制在合理范围内，既避免间隙过大导致的换向冲击，也防止间隙过小出现卡滞磨损。整体结构采用对称式布局，受力分布均匀，长时间运行下不易出现单侧磨损变形的问题。齿条的导向边做了平滑处理，可与设备壳体上的导向槽直接配合，无需额外加装直线导轨即可保证往复运动的直线度，能够有效压缩设备的整体体积与制造成本。

从安装边界来看，该结构整体外形紧凑，齿轮的分度圆直径与齿条长度经过匹配设计，往复行程可覆盖常规小型锯切设备的作业需求，安装时仅需固定齿轮的转轴位置，同时为齿条组件预留对应行程的滑动空间即可，整体占用的安装空间较小，可适配各类手持、台式小型锯切设备的内部布局，结构件的壁厚经过强度校核，在满足传动受力要求的前提下尽可能控制整体重量，适配便携类工具的轻量化设计需求。
