梯形螺纹虎钳调节螺杆结构设计

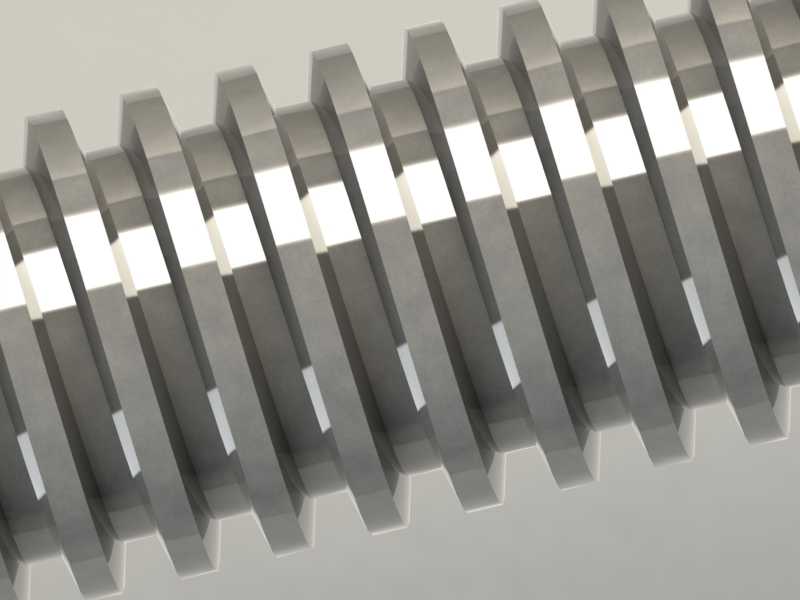

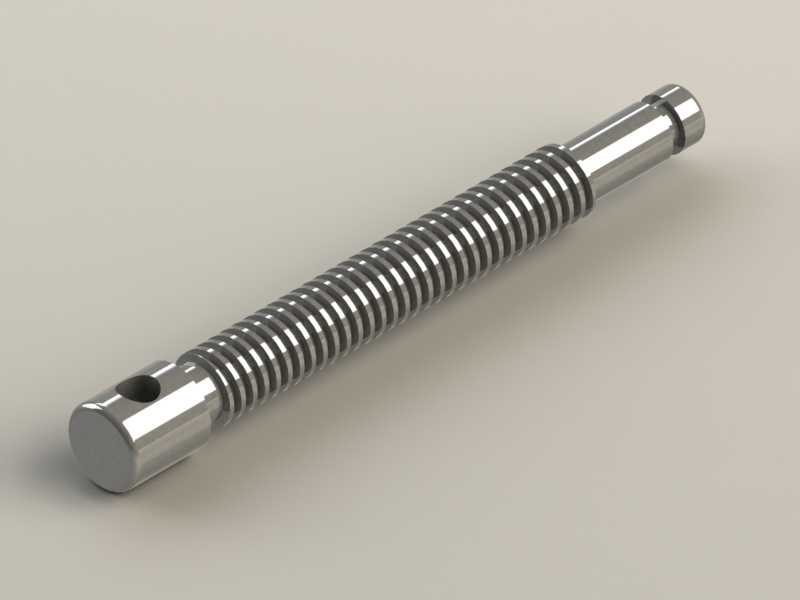

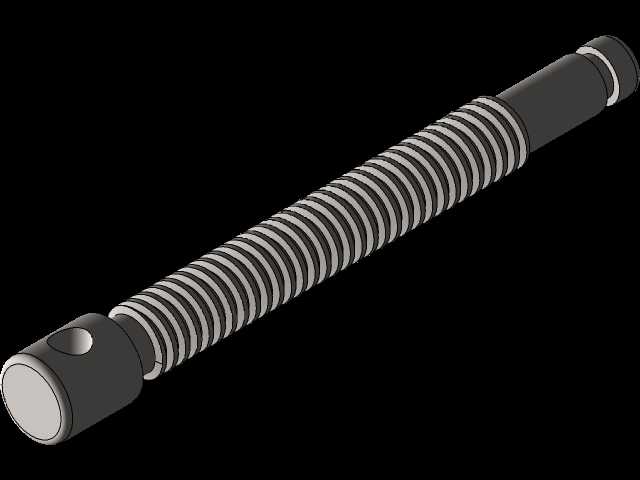

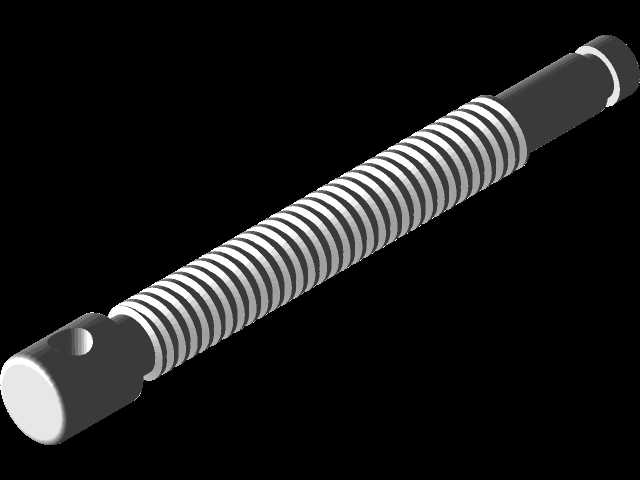

这款梯形螺纹虎钳螺杆是机用虎钳、台虎钳等夹持工装的核心传动执行部件，广泛应用于机械加工车间的工件装夹工位、钳工装配作业台、工装夹具定制领域以及小型维修作业场景中，是实现钳口开合、夹持力精准调节的关键结构件。在实际生产作业里，虎钳作为机加工、钳工操作最常用的夹持工装，其夹持稳定性、调节顺滑度、负载耐久度几乎全部由核心的螺杆部件决定，这款螺杆的结构设计完全围绕虎钳的实际使用需求展开。从功能特性来看，杆身采用梯形螺纹结构设计，相比普通三角螺纹，梯形螺纹的牙型角度更适配传动场景，牙根强度更高，传动过程中受力更均匀，能够承受更大的轴向夹持载荷，同时螺纹副之间的间隙更易调整，长期使用磨损后仍可通过调整结构补偿间隙，避免出现调节空程、夹持打滑的问题，完全匹配虎钳频繁开合、持续承受夹持反作用力的使用工况。螺杆的一端设计为带径向通孔的圆柱端头，安装时该端头嵌入虎钳固定钳身的限位槽内，通孔可穿装限位销钉，实现螺杆的轴向定位，确保螺杆转动时仅做旋转运动不发生轴向窜动，将旋转运动平稳转化为活动钳身的直线进给运动；另一端设计为带卡槽的圆柱轴头，可配套手柄杆或者扳手施力，方便操作人员转动螺杆调节钳口开合距离，施加足够的夹持扭矩。从设计思路层面，这款螺杆在建模时充分考虑了实际安装的边界条件：螺纹段的长度匹配对应规格虎钳的最大开合行程，确保钳口可以从完全闭合状态调节到最大开口尺寸，满足不同尺寸工件的装夹需求；光轴段的直径与固定钳身的安装孔位精准适配，轴肩位置做了过渡圆角处理，避免应力集中导致螺杆在大夹持力下发生断裂；端头的限位结构尺寸与钳身的限位卡槽完全契合，既保证转动灵活无卡滞，又不会出现轴向窜动影响夹持精度。外形尺寸方面，螺杆整体为细长轴类结构，各段轴径按照受力大小做了差异化设计，螺纹段的牙型参数符合梯形螺纹的通用传动标准，具备良好的互换性，后期维护更换时无需对虎钳本体做额外修改即可直接装配使用。表面的光洁度设计也充分考虑了使用场景，螺纹表面做了顺滑处理，降低转动时的摩擦阻力，长期频繁调节也不会出现卡涩问题，两端受力接触位置做了强化结构设计，能够承受反复施加的扭矩载荷，避免施力端出现变形、开裂的问题，整体结构兼顾了传动效率、结构强度与安装适配性，能够满足各类虎钳产品的核心传动需求。
