水疗池适配通用过滤介质滤芯篮结构

该结构主要面向家用及小型商用SPA水疗池的水循环过滤场景，替代传统一次性纸质过滤芯，解决纸质滤芯更换频繁、耗材成本高、废弃后环保压力大的实际运维痛点，适配对应型号的水疗池进水端口，作为水循环回路中的核心过滤承载部件使用。

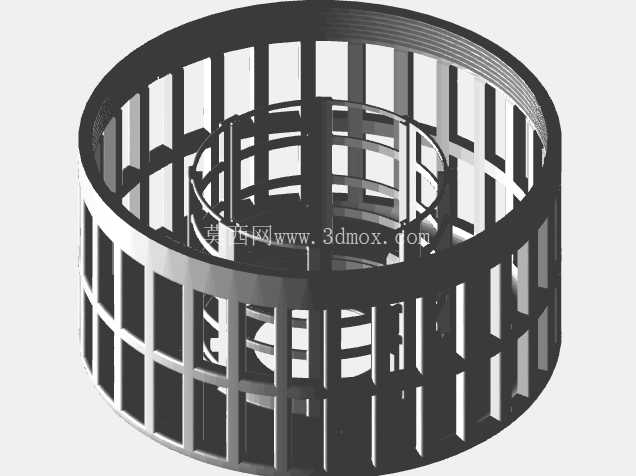

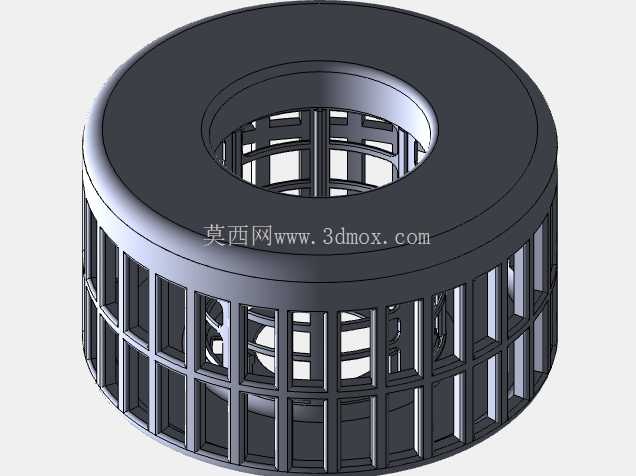

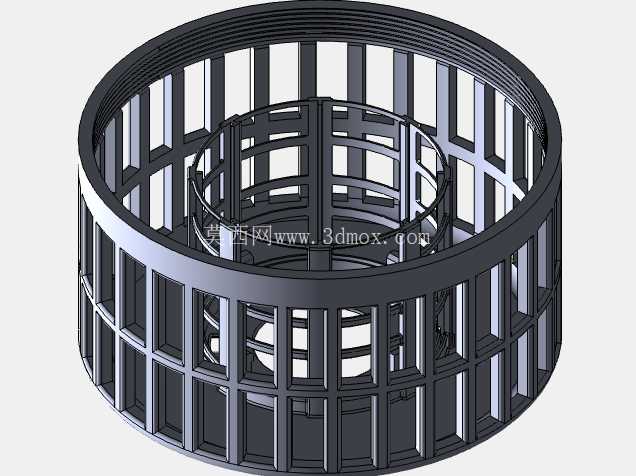

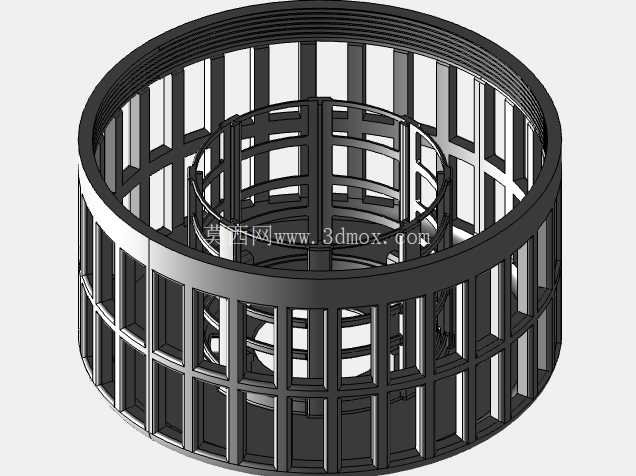

从实际安装边界来看，该滤芯篮整体为中空环形筒体结构，中心通孔用于对接水疗池进水口的适配卡座，筒体底部设置带密集穿孔的承托底篮，外圈为栅格状镂空笼式结构，栅格的间隙尺寸经过反复校核，既能够保证水流的过流面积满足大流量水循环的需求，又能可靠限制内部填充的标准过滤滤球不会随水流窜出进入后续管路。安装时直接将进水适配器卡入内部水疗池进水口喷嘴位置，无需额外改造原有水疗池的接口结构，替换操作无需专业工具，普通运维人员即可快速完成拆装。

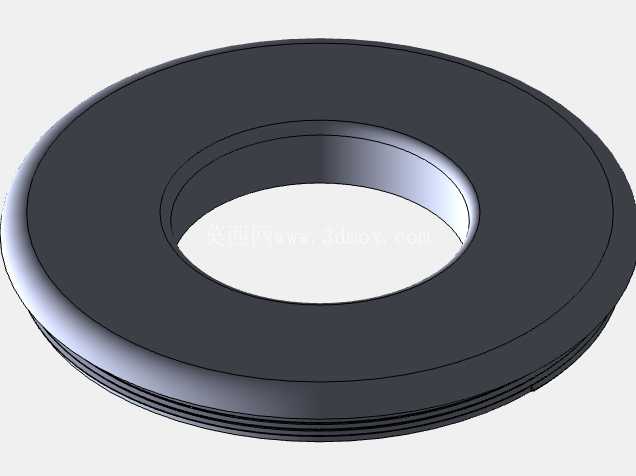

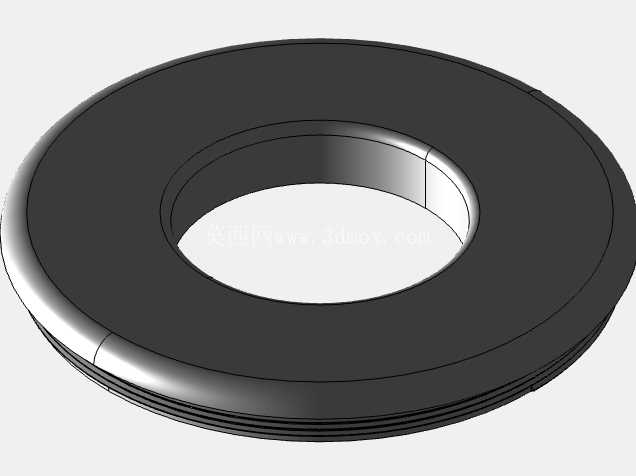

功能设计上，该结构采用交错排布的滤球容纳逻辑，底排可容纳5个标准过滤滤球置于圆环中下部位置，顶排可容纳5个滤球置于筒体上部，两层滤球交错嵌入下方栅格的间隙中，这种排布方式既能够保证水流经过时的路径足够曲折，最大化滤球与水流的接触面积，保障过滤效果，又不会因为滤球堆叠造成水流阻力过大，可实现最大流量下的稳定过水，避免水疗池水循环泵出现憋压过载的问题。顶部设置带多头螺纹的螺纹盖结构，配合坚固的螺丝封闭装置，可实现滤球填充后的可靠密封，同时需要更换或清洗滤球时可快速开盖操作，螺纹结构经过可打印适配优化，无需额外的密封件即可满足水浸环境下的连接可靠性。

设计思路上充分考虑了3D打印制造的工艺特性，整体结构无复杂倒扣，无需额外支撑即可完成打印，推荐使用ASA或PETG材料制作，这两类材料具备良好的耐水腐蚀、耐温水老化性能，可长期在水疗池的温水环境中使用，避免使用PLA材料在温水环境下出现降解碎裂的问题。结构的壁厚和栅格强度经过校核，填充后承载滤球重量以及水流冲击载荷下不会出现结构变形，栅格与周向的连接位置设置了加强筋结构，至少可承受3至4倍的常规工作载荷，避免长期使用后出现栅条断裂的问题。

实际使用过程中，水流从水疗池回水端口进入滤芯篮内部，透过滤球层完成杂质吸附过滤后，从外圈栅格流出回到水循环管路，可重复清洗滤球后反复使用，大幅降低长期使用的耗材成本。结构的中空环形设计也最大化利用了水疗池进水口周边的安装空间，在有限的安装尺寸内做到了最大的滤料填充量，相比同尺寸的传统纸质滤芯，过滤容尘量更高，清洗维护周期更长。需要注意的是，3D打印部件在水环境中长期使用可能出现材料性能衰减，需要定期手动检查结构完整性，避免出现栅条碎裂后滤球进入管路造成水泵堵塞的问题，日常维护时只需打开顶部螺纹盖，取出内部滤球冲洗干净后放回即可，无需整体更换滤芯结构，运维操作十分简便。
