力学教学演示用小型曲柄滑块锯切装置

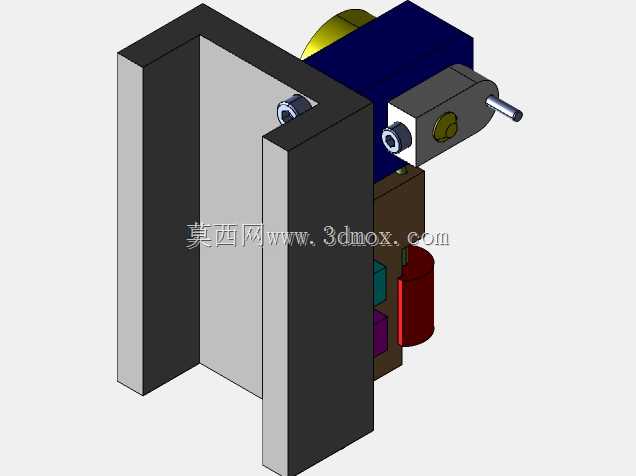

　　这套小型锯切装置的核心定位是力学教学演示载体，整体结构以厚重的C型铸铁底座为安装基准，底座底面预留四个沉头安装孔，可直接固定在实验台T型槽或木质实训桌面上，安装边界控制在300mm×200mm范围内，整机高度不超过220mm，不会占用过多实训工位空间。底座上部加工出两组平行的立式支撑板安装面，支撑板采用酚醛层压板材质，既保证支撑刚性，又能在锯条意外断裂时起到缓冲防护作用，避免金属碎屑高速飞溅。

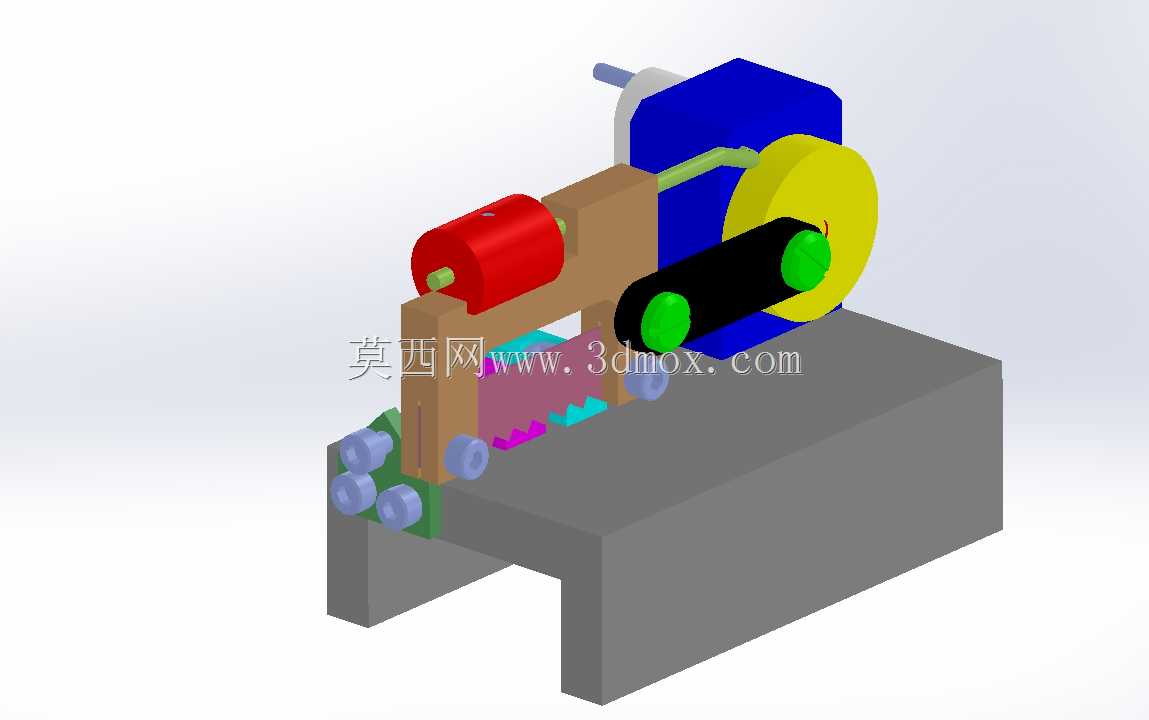

　　动力输入端设置在装置后侧，蓝色外壳的直流减速电机通过L型支架固定在底座后侧立面上，电机输出轴与黄色飞轮采用平键连接，飞轮偏心位置铰接黑色连杆，连杆另一端与红色滑动锯架组成回转副，将电机的连续旋转运动转化为锯架的水平往复直线运动，整套曲柄滑块机构的连杆长度、偏心距均经过严格计算，保证锯架行程控制在60mm，适配常规手工钢锯条的有效切削长度。锯架内部设置锯条张紧结构，通过端部的滚花螺钉调节张紧力，学员可直观观察预紧力变化对锯切过程的影响，锯架两侧与立式支撑板之间设置绿色的含油滑动轴承，无需额外加注润滑油即可保证往复运动顺畅，同时降低运行噪音，适配教室安静的教学环境。

　　在实际教学场景中，这套装置可用于演示曲柄滑块机构的运动特性、死点位置、速度波动调节原理，飞轮的转动惯量经过匹配设计，能够储存电机非做功行程的能量，让锯切过程更加平稳，学员可通过更换不同偏心距的飞轮，直观观察行程变化对锯切效率的影响，也可在连杆、锯架位置粘贴应变片，连接采集设备测量不同工况下的构件受力，将抽象的力学公式转化为可观测的实验数据。装置下方的工作台面开设锯齿避让槽，槽口两侧设置小型工件夹持位，可夹持厚度10mm以内的塑料、软金属或木质试件，学员可自行调整试件进给位置，观察不同进给量下的锯切状态，理解切削力与机构负载的对应关系。

　　从设计思路来看，整套装置没有采用复杂的钣金护罩，所有运动构件均外露展示，目的就是让学员清晰看到每一个运动副的连接形式与运动轨迹，各零部件之间均采用螺栓、销钉可拆卸连接，学员可在实训课程中完成整机拆装，测量每个零件的尺寸公差，重新完成装配调试，理解装配精度对机构运行精度的影响。电机与飞轮之间没有额外设置减速箱，直接通过飞轮实现惯量匹配，简化了传动链路，也减少了故障点，降低教学设备的维护成本。

　　安装层面，底座的C型结构重心偏低，即使不采用螺栓固定，空载运行时也不会出现明显晃动，移动搬运十分方便，可在不同教室之间流转使用。电气部分仅设置简单的电源开关与调速旋钮，学员可通过旋钮调整电机转速，观察不同往复频次下的机构运动状态，理解转速与切削速度的匹配关系。锯条采用标准市售手工钢锯条，更换成本极低，无需定制专用配件，日常实训耗材采购十分便捷。整套装置没有冗余的装饰结构，每一个构件都承担明确的力学功能，从支撑板的受力分布到连杆的截面尺寸，都经过简化的力学校核，既不会因刚性不足产生变形，也不会因过度设计造成材料浪费，本身就是一份非常直观的机械结构设计教学案例，可帮助初学者建立从机构原理到结构落地的完整设计认知。
