Sparkfun版ProMicro开发板结构设计

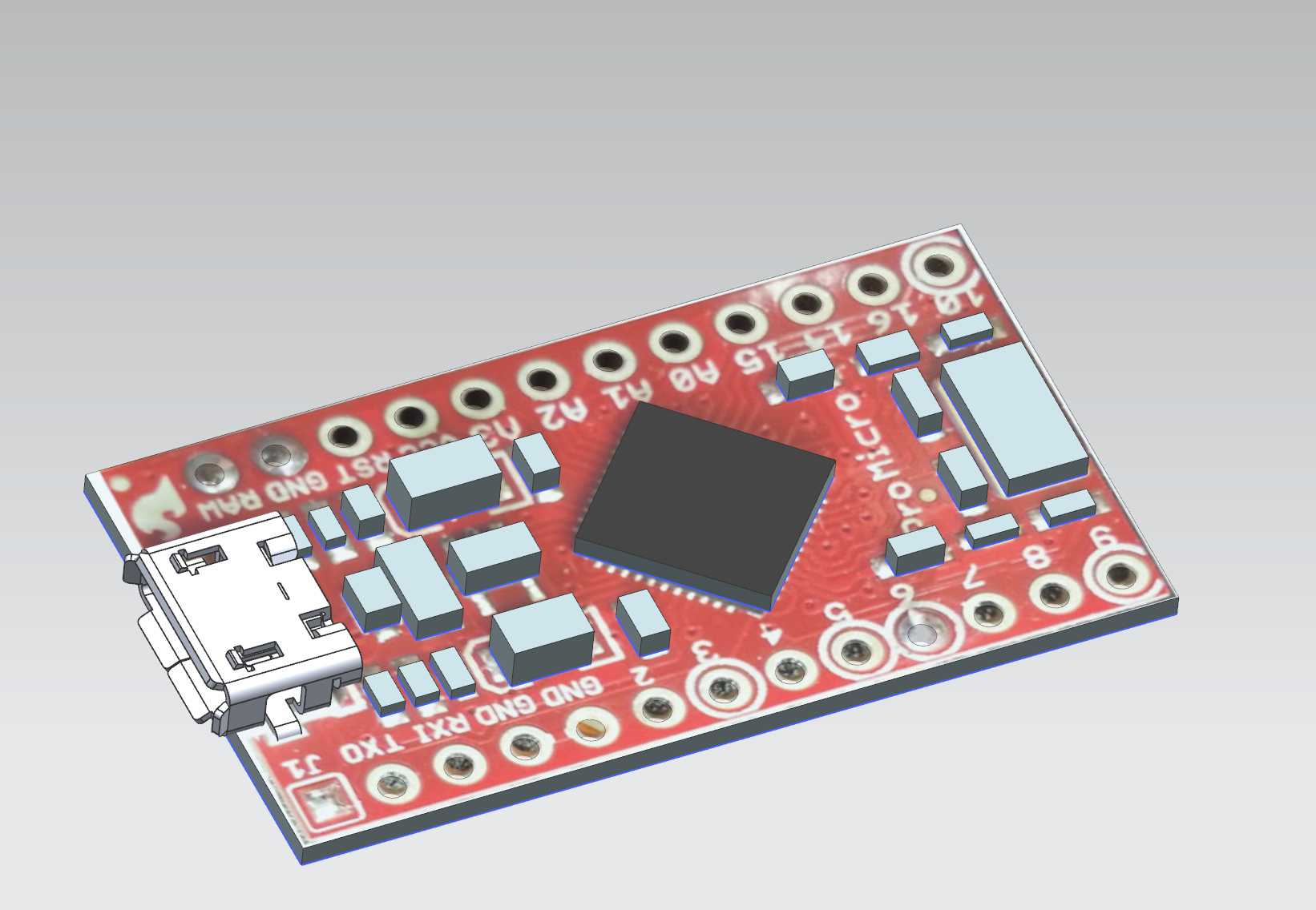

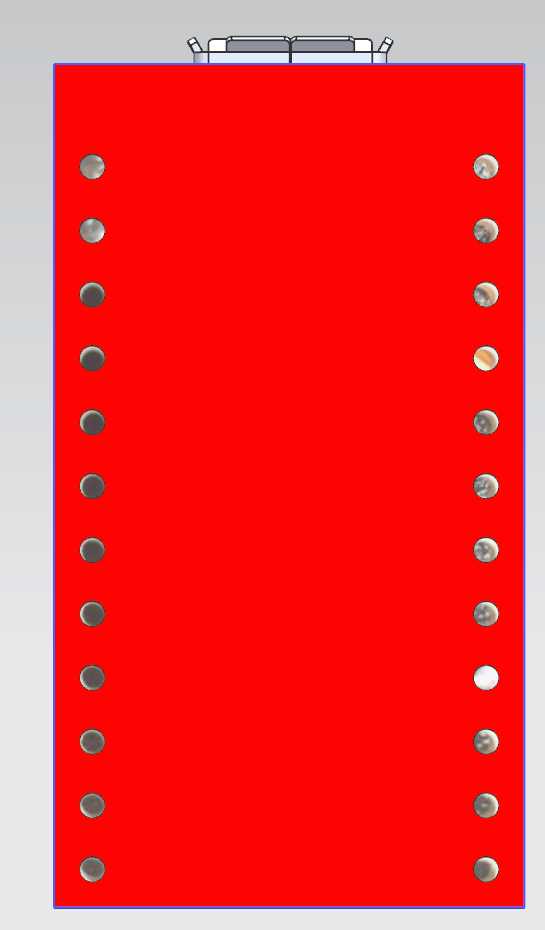

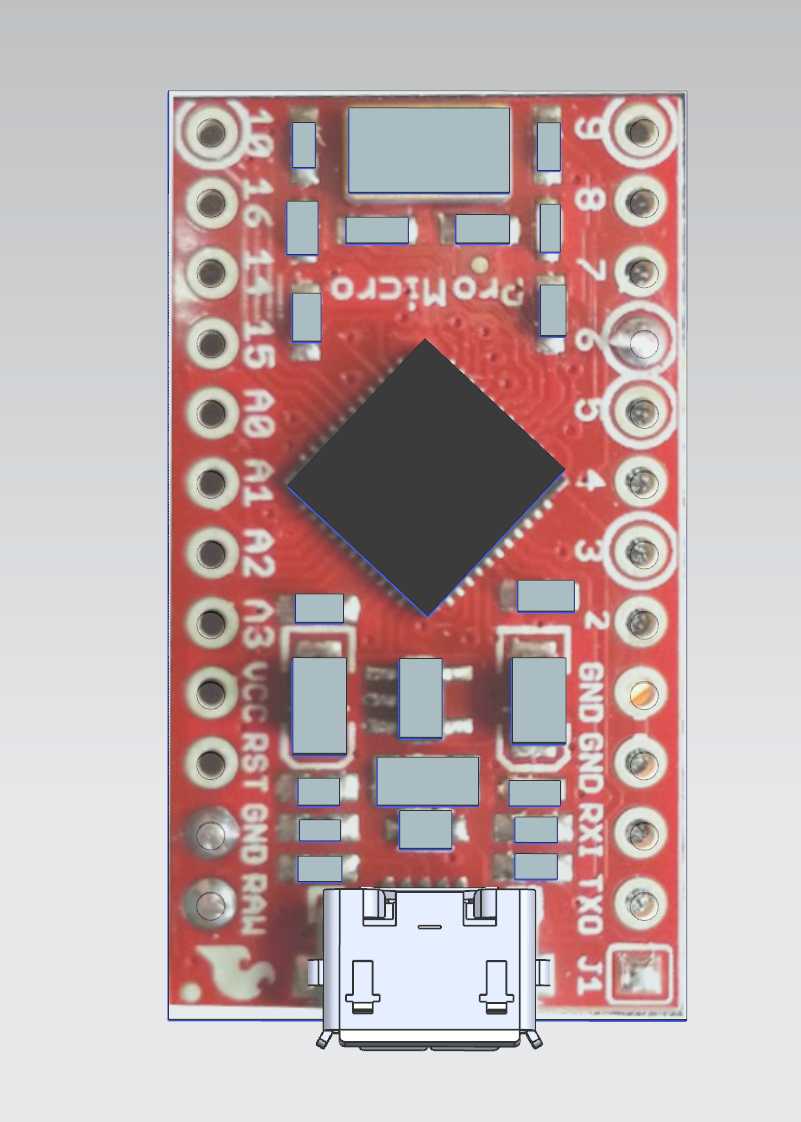

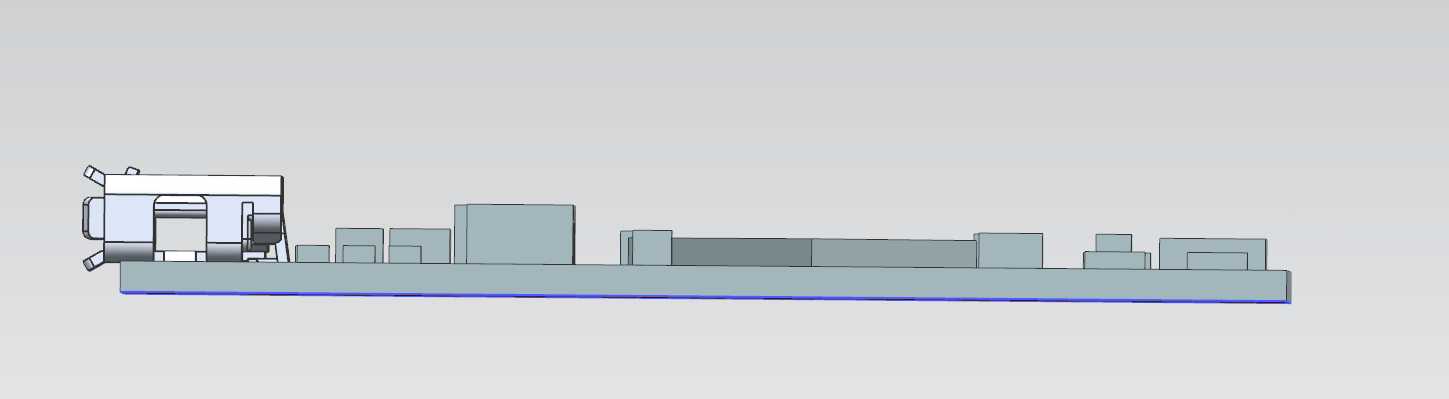

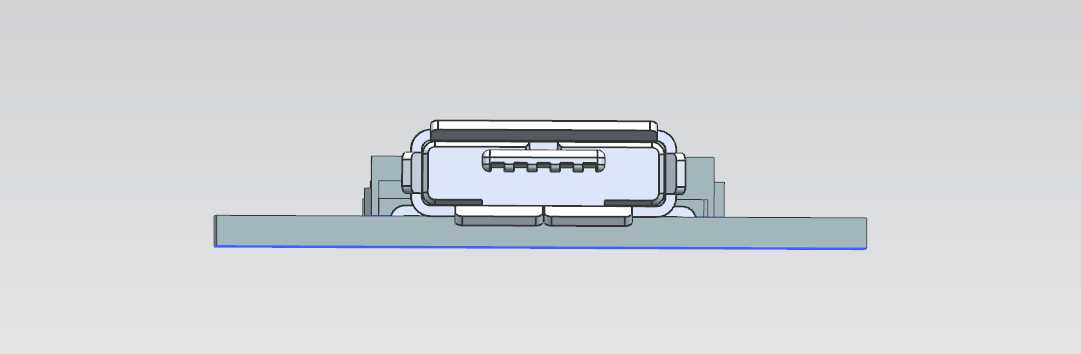

这款开发板是面向小型嵌入式项目、创客原型开发场景设计的核心控制载体，可广泛应用于可穿戴设备原型、小型智能传感节点、桌面迷你创意装置、低功耗物联网终端等场景中，作为核心控制单元承担信号采集、逻辑运算、外设驱动、数据交互的核心作用，能够为小型化电子项目提供紧凑可靠的控制支撑。在实际使用场景中，该开发板可直接对接各类数字模拟传感器，比如温湿度采集模块、姿态检测模块、按键输入模块、小型显示模组，也能驱动微型舵机、步进电机、LED阵列等执行器件，凭借小巧的体积可以嵌入到空间极度受限的项目结构中，无需占用过多安装空间，适配各类紧凑型创意项目的装配需求。从功能特性来看，该开发板集成了核心主控芯片、USB通讯接口、电源管理电路、外接引脚排针焊盘，板载的USB接口既可以实现程序烧录调试，也能完成与上位机的串口数据通讯，同时支持外接电源供电，板上排布的所有IO引脚均引出至板边焊盘，方便使用者根据项目需求焊接排针或者直接飞线连接外设，板载的复位按键可以快速实现程序重启，电源指示引脚能够直观反馈供电状态，降低项目调试的操作门槛。在设计思路上，该模型还原了开发板的真实结构布局，首先以红色PCB基板为基础载体，按照实际电路排布还原了主控芯片的居中布局，将USB接口布置在板端侧边，方便外接数据线插拔操作，所有贴片阻容元件按照实际电路位置排布在主控周边，板边的圆形焊盘严格按照实际引脚间距排布，既还原了真实板卡的视觉效果，也能为结构设计人员提供准确的装配参考。从外形尺寸与安装边界来看，该开发板整体为狭长矩形结构，板边的安装孔位位置与实物保持一致，板上所有元件的高度都做了还原，其中最高的元件为侧边的USB接口，其次是居中布置的主控芯片，其余贴片元件高度较低，在进行项目外壳设计、安装结构设计时，可以参考该模型预留足够的装配空间，避免出现元件与结构件干涉的问题，同时板边焊盘的位置、尺寸都与实物匹配，能够帮助设计人员提前规划走线空间、排针安装位置，确保后续实物装配时结构与电路板完美契合，减少原型迭代过程中的结构适配问题，提升项目开发的效率。
