艾默生60T双金属热盘恒温温控组件

　　在民用加热类电器、小型工业温控回路的设计选型中，这类突跳式双金属温控元件是热保护与温度恒定控制的核心基础部件，很多刚入行的结构工程师容易忽略这类小元件的安装边界与动作特性，导致整机做安规测试时频繁出现温控不动作、安装干涉、引脚接插松脱的问题，这套三维模型完整还原了艾默生60T型热盘恒温器的所有结构细节，能直接嵌入整机装配体做干涉检查与布局验证。

　　从实际应用场景来看，这款元件常被用在电热水壶、挂烫机、小型暖风机、电烤盘这类需要恒定盘面温度或者过热断电保护的设备上，和传统的液胀式温控器相比，双金属片结构的响应速度更快，抗振动性能更好，在小家电批量生产的流水线装配环节，卡扣式的安装结构不需要额外打螺丝，能大幅提升装配效率，降低人工成本。

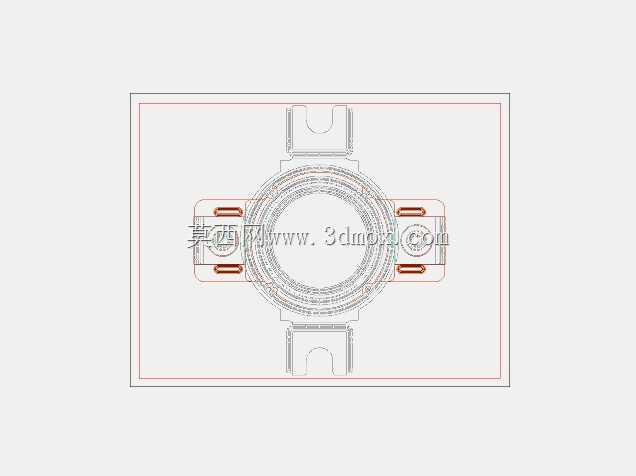

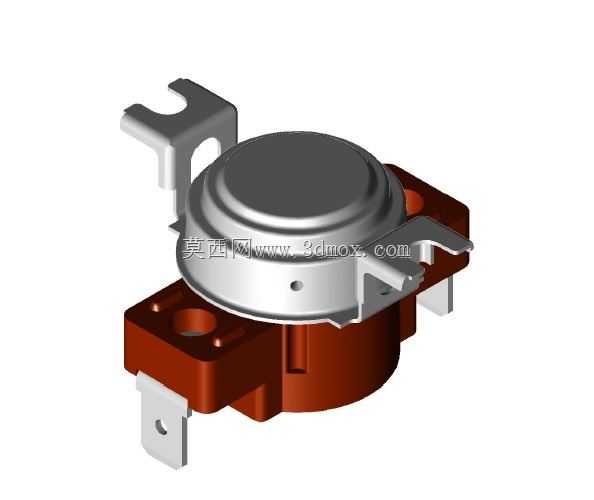

　　设计层面上，这款元件的结构逻辑非常清晰：核心感温元件是冲压成型的双金属碟片，在达到标定温度阈值时，碟片会瞬间突跳翻转，通过绝缘顶杆推动触点组件实现通断切换，动作的干脆性直接决定了触点拉弧的寿命，所以模型里还原的触点间隙、顶杆行程都是和实物一致的，做结构仿真的时候可以直接提取这些尺寸参数做动作行程校核。上部的金属固定支架做了两个对称的挂耳卡槽，是用来卡在设备的安装钣金上的，卡槽的开口尺寸、翻边高度都做了精准还原，设计安装板的时候只需要对应开出两个定位卡舌，就能实现无螺丝快速固定，不需要额外设计压片结构。下部的电木基座是耐高温的热固性材料，承担绝缘与固定插脚的作用，两个引出插脚的厚度、宽度、中心距都符合通用接插端子的标准，选型配套接插件的时候不需要反复测量实物尺寸，直接调用模型里的插脚参数就能匹配对应的端子型号。

　　安装边界方面，这款元件的感温面是顶部的圆形金属盖，安装的时候必须保证这个面和被控温的热盘底面完全贴合，中间不能留空气间隙，否则会因为热阻过大导致温控动作滞后，所以在做整机结构布局的时候，要给这个位置预留足够的压紧余量，一般是0.3-0.5mm的弹性压量，通过安装支架的微变形保证感温面始终贴紧热源。元件的侧向引出的两个插脚要预留至少8mm的接线空间，避免导线和周边的金属结构件距离过近导致绝缘距离不足，安规要求的电气间隙一般要留够3mm以上，模型里的插脚位置、基座外形都可以直接用来校核这个安全距离。另外要注意的是，下部的电木基座不能直接接触高温区域，所有的热量都要从顶部的感温盖传入，否则会导致基座温度过高，绝缘性能下降，所以布局的时候要在基座下方预留一定的隔热空间，不要直接贴在其他发热结构上。

　　很多工程师在建模的时候容易忽略这类小元件的细节，比如支架的折弯圆角、插脚的倒角、基座上的定位凸台，这些细节在做虚拟装配的时候很容易出现假干涉，导致实际生产的时候装不上，这套模型把所有的冲压圆角、注塑拔模斜度都做了还原，直接放到装配体里就能得到和实物装配一致的效果，不需要再反复修正模型。另外，双金属片的动作温度是60摄氏度阈值，适合做低温过热保护或者恒温控制，在设计回路的时候要注意触点的额定电流参数，匹配对应的负载功率，不要超量程使用，模型里的触点结构尺寸也能辅助做载流能力的校核，触点的接触面积、接触压力对应的载流参数都可以通过结构尺寸做初步推算，减少选型失误的概率。

　　从结构可靠性的角度来看，这款元件的金属支架做了加强筋结构，就是挂耳位置的折弯翻边，能提升安装后的结构强度，在设备运输振动的过程中不会出现支架变形导致感温面脱离的情况，模型里还原的这个翻边细节，在做安装板设计的时候可以对应开出避让槽，避免装配的时候出现干涉。基座上的两个固定卡扣是把金属上盖和电木基座卡合在一起的，卡扣的扣合量也做了精准还原，做跌落仿真的时候可以直接提取卡扣的配合参数，验证整机组装后温控元件的结构牢固度。
