剖视结构管壳式换热设备三维设计

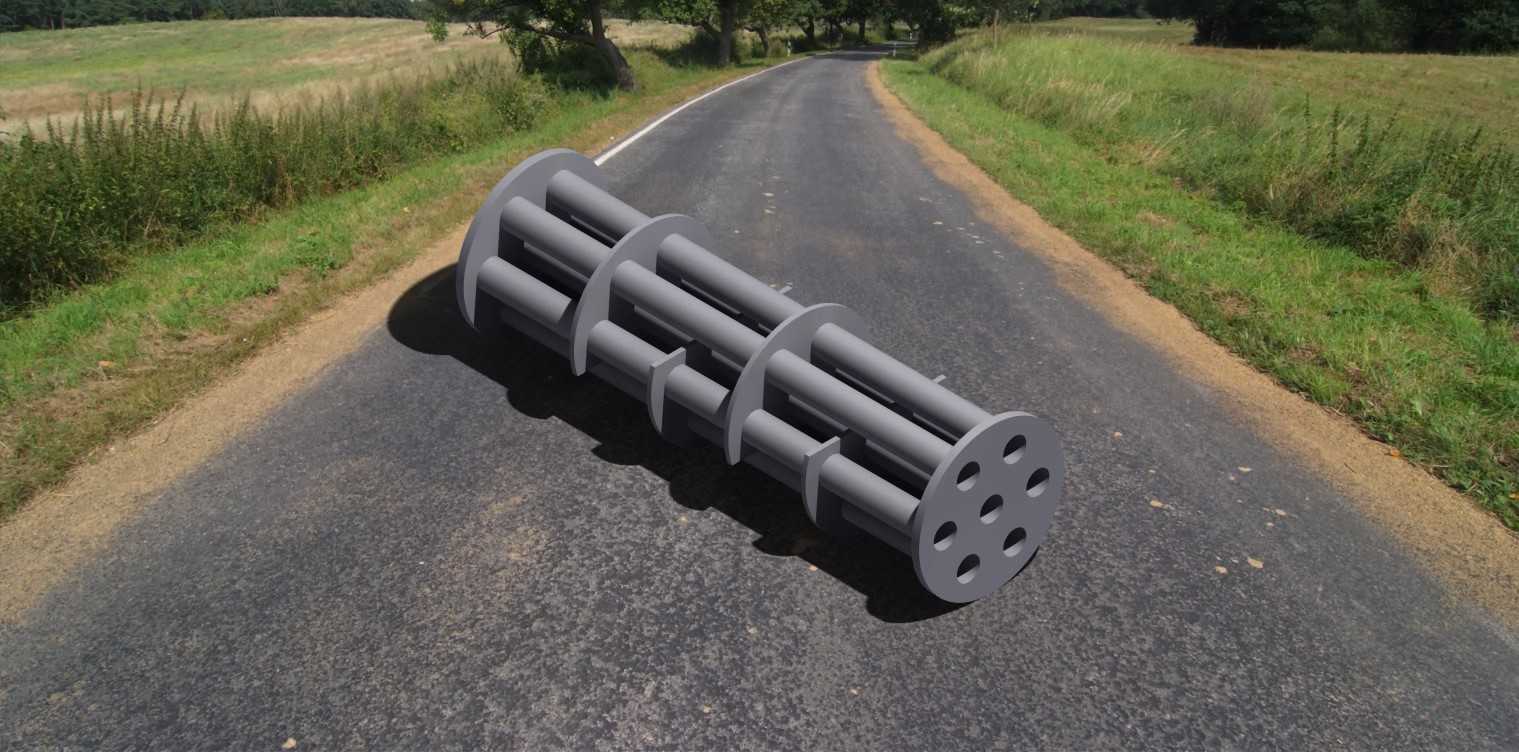

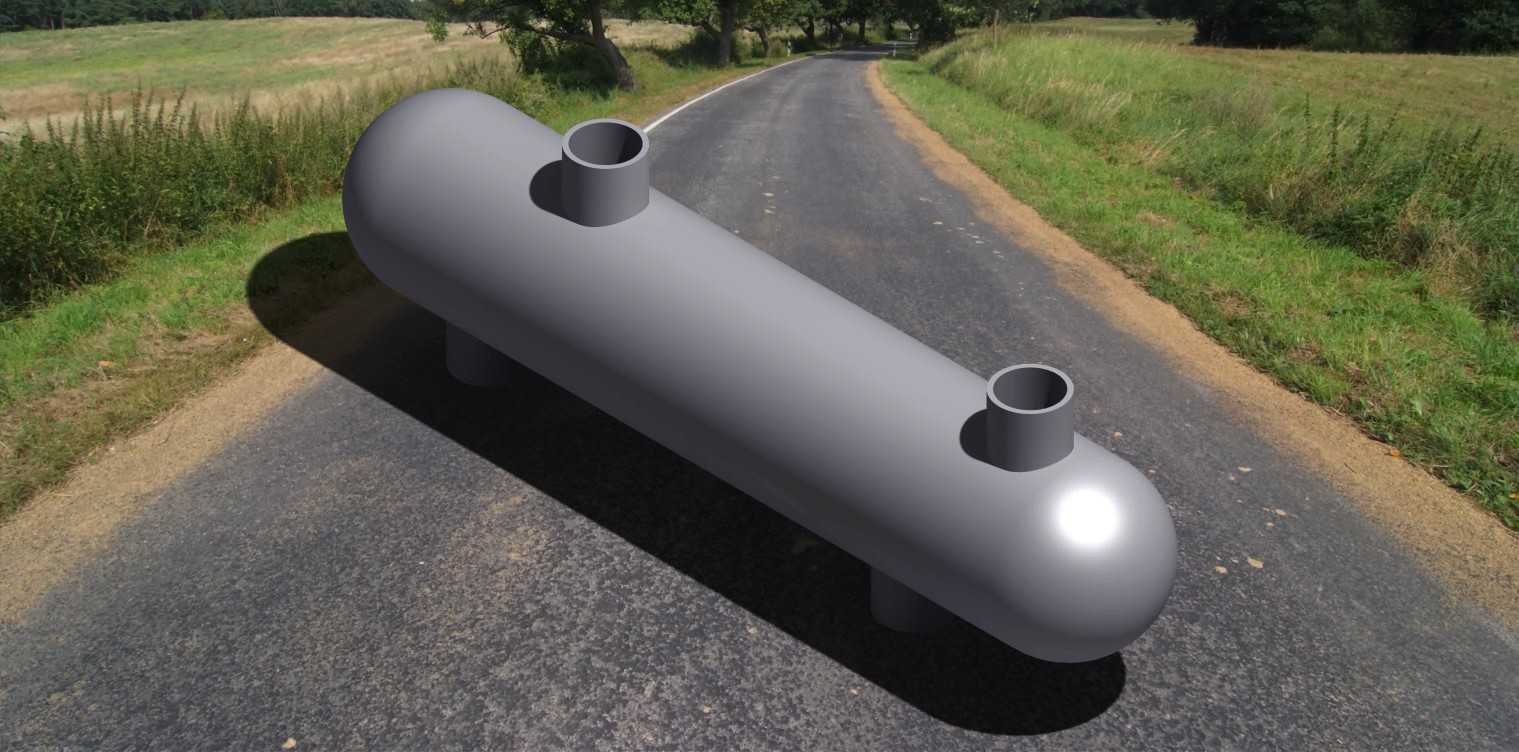

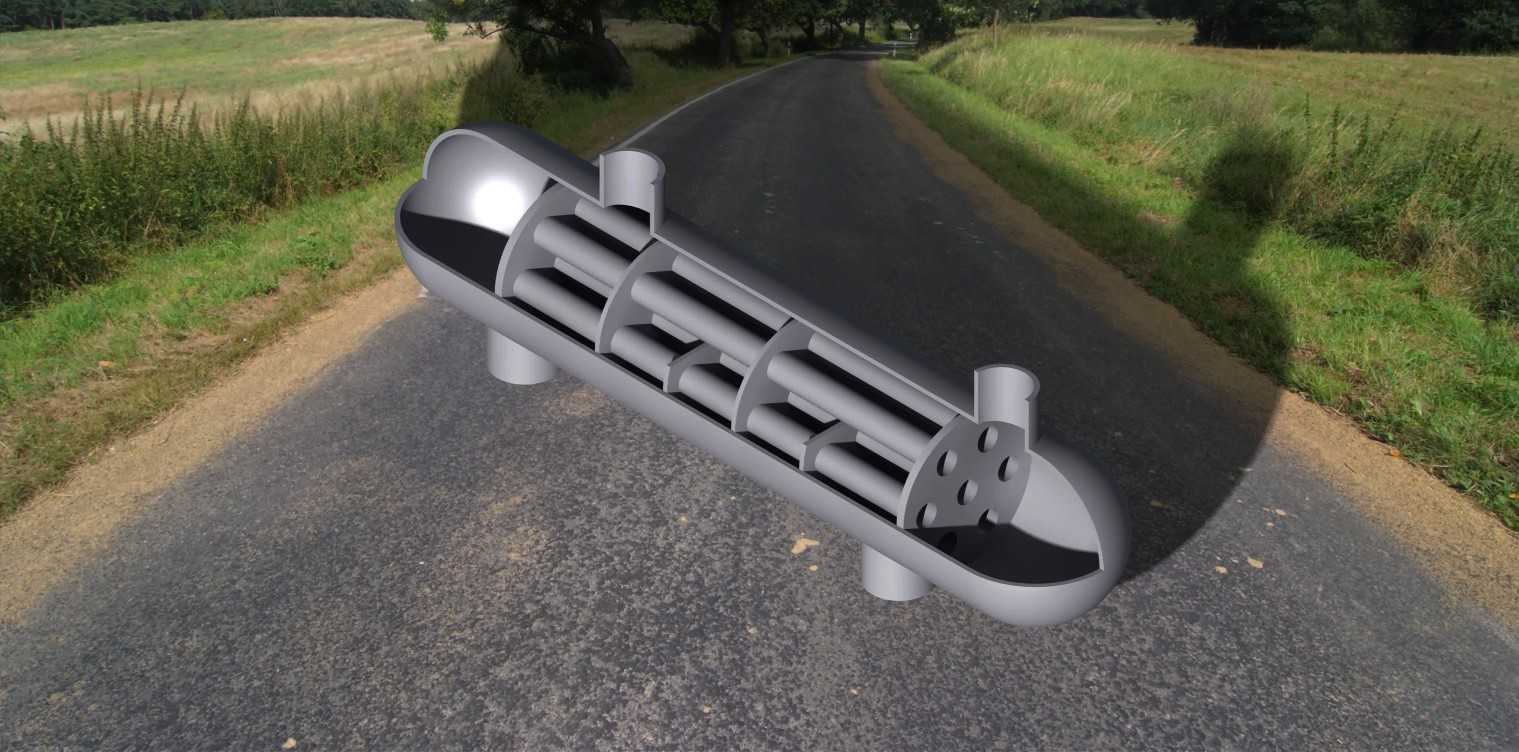

这款管壳式换热设备是工业换热领域应用最广泛的核心传热装置，尤其适配高压工况下的介质热量交换需求，在炼油厂常减压蒸馏、催化裂化、加氢精制等大型化工生产流程中承担着不同温度介质间的热量传递职能，既可以作为加热器将冷态工艺介质升温至反应所需温度，也可作为冷凝器将高温气态介质冷凝为液态，还能作为冷却器带走工艺系统产生的废热，保障整套生产装置的温度参数稳定在工艺要求区间内。从结构设计来看，该模型采用剖视展示形式，清晰呈现了内部管束、折流板、管板、封头、进出口接管的完整排布：圆柱形壳体作为承压外壳，内部平行排布多根换热管束，管束两端固定在带开孔的管板上，两端封头分别分隔管程介质的进出通道，壳程内部设置的多组折流板既可以支撑换热管束避免运行中产生振动，又能引导壳程介质呈折线流动，大幅提升介质的湍流程度，减少换热死区，有效提升整体传热效率。设计过程中充分考虑了高压工况的使用需求，壳体与管板的连接结构、封头与壳体的密封结构都做了适配高压的强化处理，能够承受管程、壳程不同介质的压力差，避免运行过程中出现介质串漏。设备的外形采用卧式长圆柱结构，底部设置三处支撑脚，可直接固定在混凝土设备基础上，安装时需要预留足够的轴向热膨胀补偿空间，避免不同温度下部件热胀冷缩产生的结构应力损坏设备；侧面的四个接管分别对应管程进出口、壳程进出口，安装时需要匹配工艺管道的走向预留操作空间，方便后期运维时对管束进行抽芯检查与清理。该结构的换热设备相比其他板式、翅片式换热结构，具备更强的承压能力、更宽的介质适配范围，可处理含少量颗粒的工艺介质，运行稳定性强，维护成本低，是大型化工、炼油、能源、暖通等行业热力系统中不可或缺的核心设备，能够在高温、高压、强腐蚀等复杂工况下长期稳定运行，实现工业生产过程中的热量回收与温度调控，有效降低生产过程的能源消耗，提升整套装置的能源利用效率。
