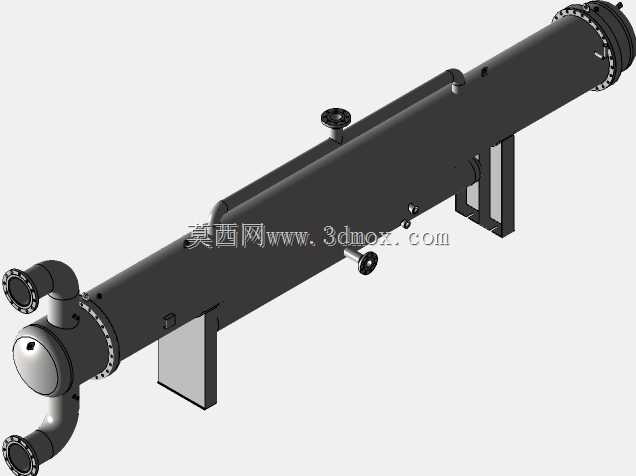

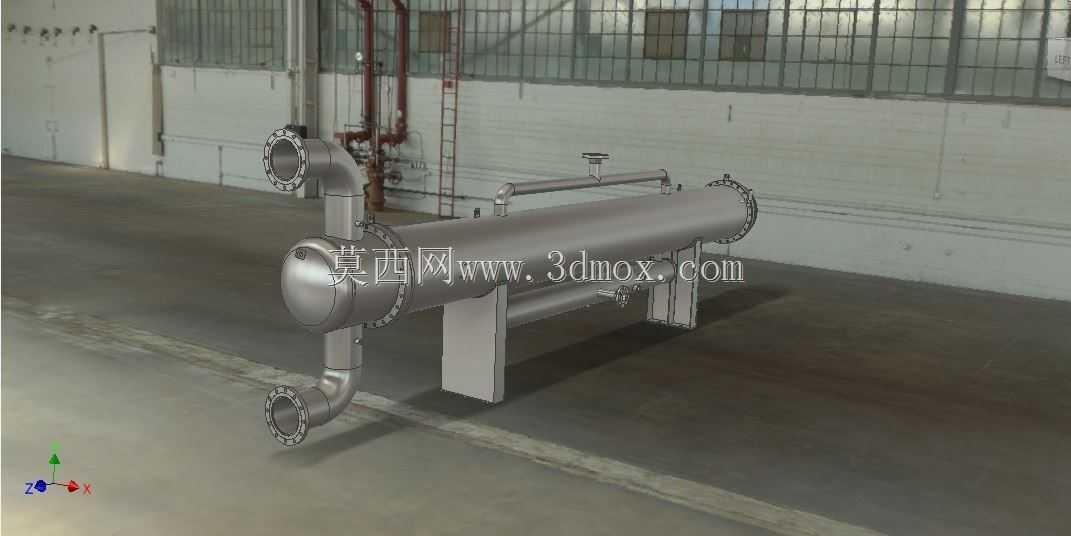

卧式管壳式油汽换热冷凝设备结构

该卧式管壳式冷凝设备主要应用于石油炼化、化工生产、制冷系统、工业余热回收等场景中，承担高温气态介质与冷却介质之间的热量传递职能，将携带潜热的气态介质冷凝为液态，同时回收介质携带的热量实现能源梯级利用，是工业热力系统中保障介质相态转换、维持系统压力与温度平衡的核心换热单元。在实际生产场景中，这类设备常安装在蒸馏塔顶、制冷机组排气端、工艺气体输送管线中段，适配带压油类、烃类气体等多类介质的冷凝工况，可在持续带压运行状态下完成稳定的热量交换，避免气态介质直接排放造成的能源浪费与介质损耗。从功能特性来看，该设备采用单管程卧式布局，筒体两端采用法兰快开结构便于后期检修与管束清理，筒体侧面设置多组不同通径的法兰接口，分别对应气态介质入口、冷凝后液态介质出口、冷却介质进出口以及排气、排污、安全附件安装接口，可满足不同工况下的介质流向排布需求；底部设置两组鞍式支撑支座，支座上预留安装固定孔位，可直接与厂区设备基础或钢架平台完成锚固，适配不同安装高度的管线对接需求。在设计思路上，该结构充分考虑卧式设备的受力特性，将长条形筒体的载荷均匀分散到两组支座上，降低筒体局部应力集中风险；管束沿筒体轴向排布，最大化延长介质在壳程与管程内的流动路径，提升换热接触面积与换热效率；外部接管的排布充分预留操作空间，侧面的阀门与仪表接口位置避开人员操作通道，便于日常巡检时的参数读取与阀门操作。从安装边界来看，设备整体为长圆柱卧式形态，两端接管向外延伸一定长度，安装时需在筒体两端预留足够的管束抽拉检修空间，侧面接管区域预留管线连接与阀门操作空间，底部支座的安装孔位间距适配常规工业设备基础的预埋螺栓排布，无需额外定制特殊基础即可完成安装就位；设备整体重心偏低，卧式布局的抗振性能优于立式同规格换热设备，可适配厂区内存在轻微管线振动的运行场景，长期运行过程中结构稳定性更强，能够持续保障换热冷凝工序的稳定运行，减少因设备故障造成的生产线停机风险。
