可拆式板式换热结构三维设计

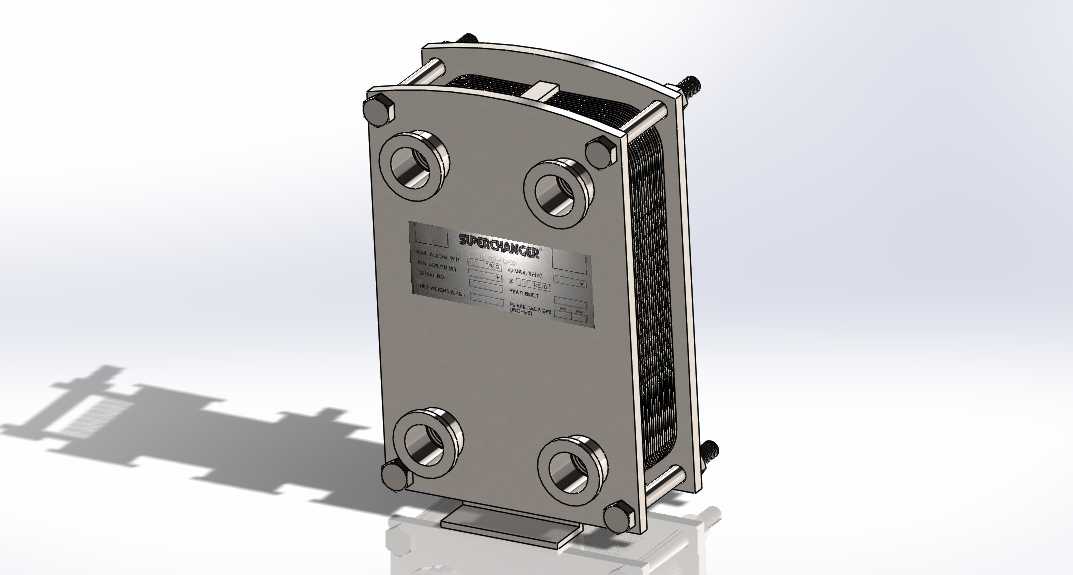

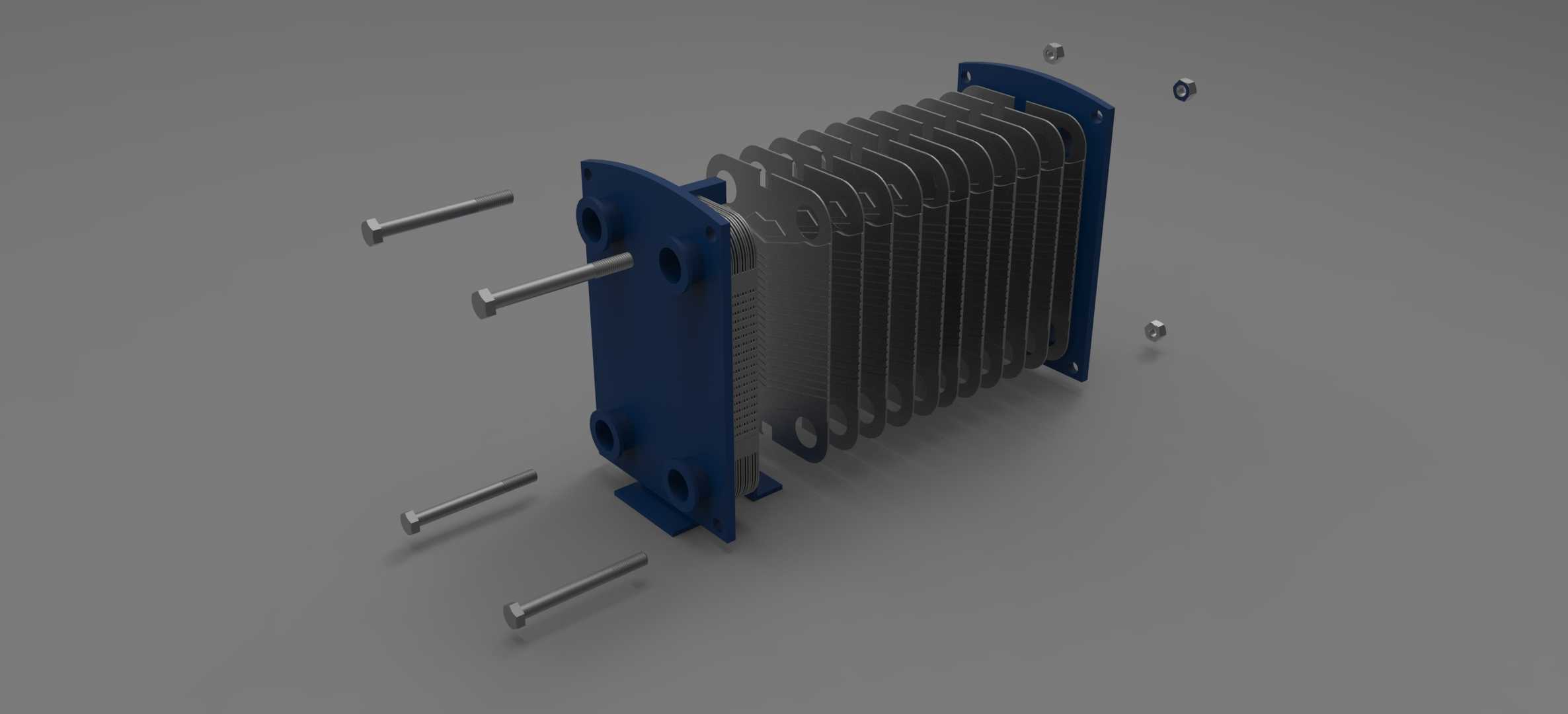

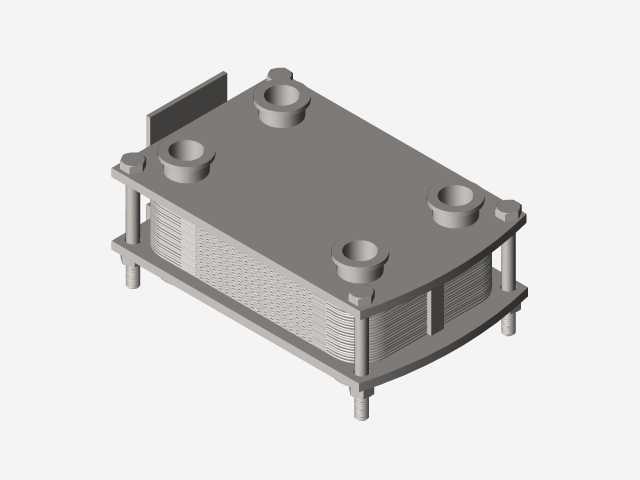

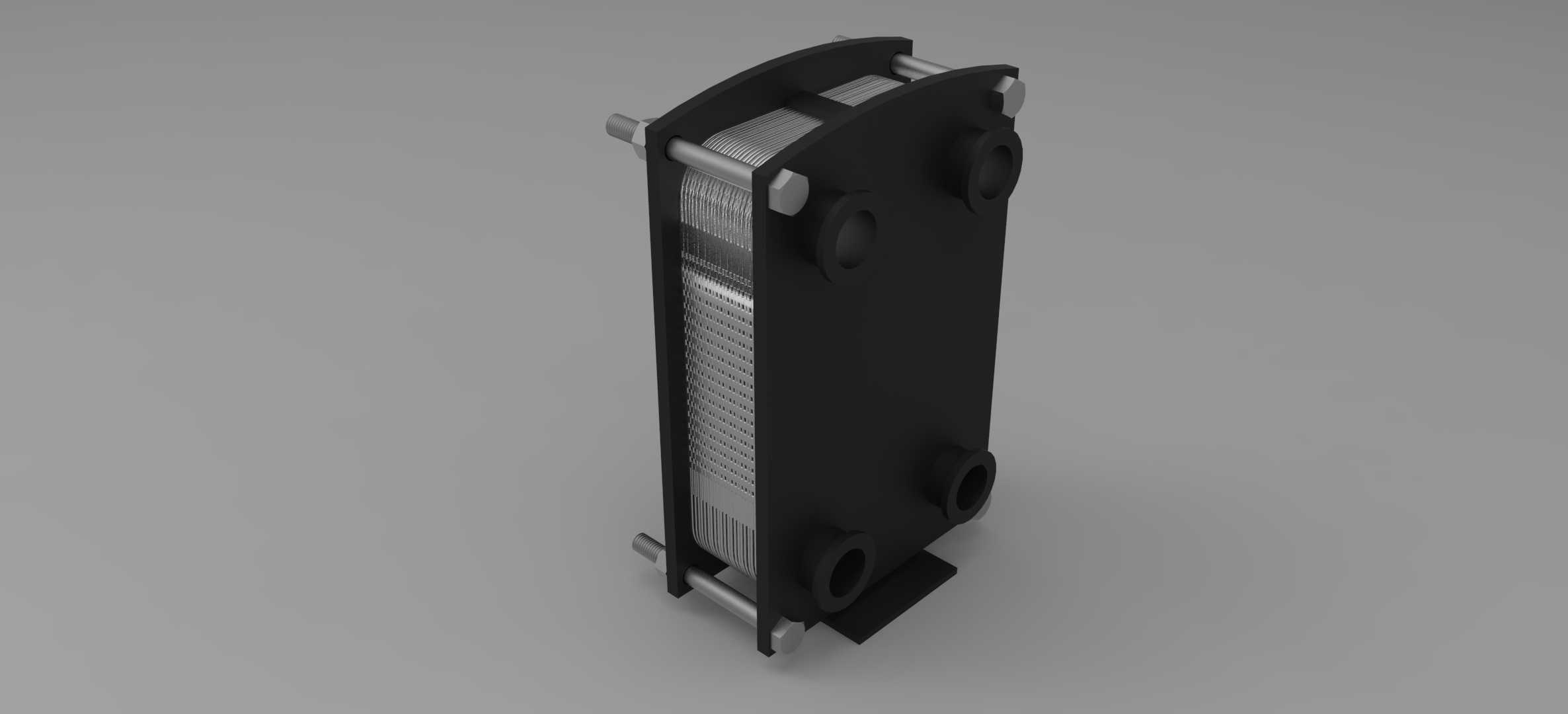

该可拆式板式换热结构主要面向工业流体换热场景应用，覆盖暖通空调、化工制程、食品加工、液压系统冷却等多个领域，可实现两种不同温度流体之间的高效热量传递，在系统中承担温度调控、余热回收、介质冷却等核心功能。相较于传统管壳式换热设备，该结构采用模块化叠片设计思路，核心换热区域由多片冲压成型的波纹金属换热板叠压组成，相邻板片之间形成交替排布的流体流道，冷热两种介质分别在相邻流道内逆向流动，通过金属板片完成热量交换，波纹结构可在低流速下形成湍流，大幅提升整体传热效率，同时减少污垢在板片表面的沉积概率。结构两侧设置加厚承压端板，通过多根长拉杆螺栓实现整体锁紧固定，端板上预留介质进出接口，可直接对接工业管路系统，拉杆均匀分布在端板四周，可保证叠压状态下各板片受力均匀，避免出现局部泄漏问题。该设计充分考虑现场安装与后期维护需求，整体安装边界规整，外部无突出尖锐结构，可适配标准撬装安装空间，后期维护时仅需松开拉杆螺栓即可增减换热板片数量，灵活调整换热面积以适配不同工况的换热负荷需求，也可逐片拆解清理板片表面的结垢与杂质，无需整体更换设备，大幅降低运维成本。板片边缘采用密封槽结构设计，配套耐温耐蚀密封垫片可实现不同流道之间的完全隔离，避免冷热介质出现串流问题，可根据输送介质的腐蚀特性、工作温度区间选择对应材质的板片与密封件，适配水、蒸汽、油品、弱腐蚀性化工流体等多种介质的换热需求。整体结构紧凑，单位体积内的换热面积远高于传统换热设备，可有效节省安装空间，在相同换热负荷下占地面积仅为管壳式换热器的三分之一左右，同时整体重量更轻，对安装基础的承重要求更低，适配更多场地受限的工业安装场景。
