五轴加工主轴头便携套装结构设计

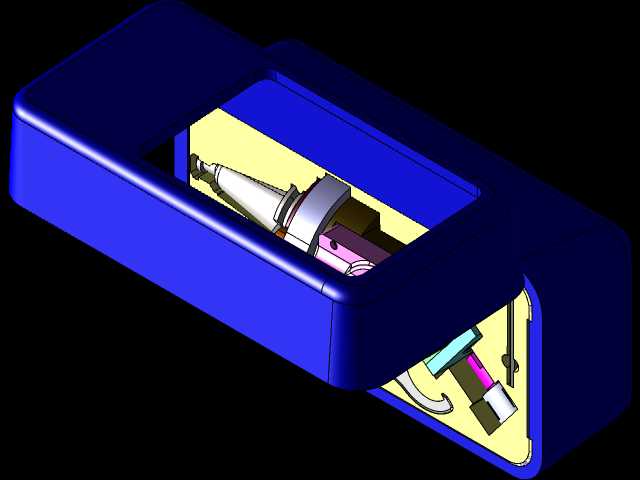

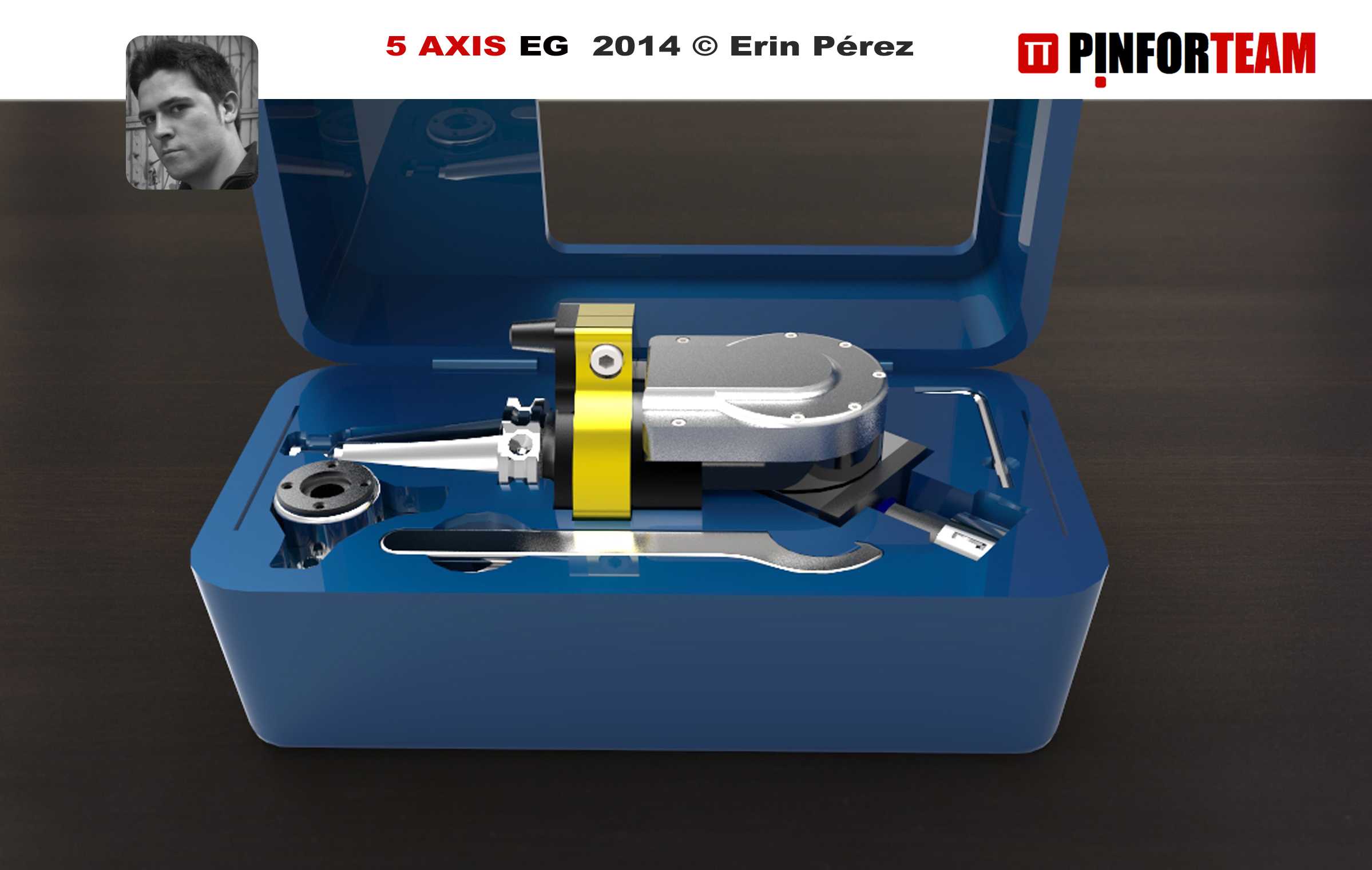

这套五轴加工主轴头套装，主要面向精密机加工场景的多轴加工需求，适配立式加工中心的加装改造、小型精密零件加工工位的配套使用，能够覆盖复杂曲面零件、异形结构件的五轴联动加工需求，解决传统三轴加工需要多次装夹找正、特殊角度加工难以实现的痛点。整套结构采用集成化收纳设计，配套硬质防护收纳箱，箱体内部做了仿形定位槽设计，每个部件都有专属的固定卡位，转运过程中不会出现磕碰移位，适合车间内跨工位转运、外出上门加工配套携带的使用场景。核心的五轴主轴头采用紧凑式结构设计，将两个旋转轴的传动结构集成在主轴座内部，不需要额外加装庞大的回转台附件，能够在较小的安装空间内实现A轴、C轴的联动回转，配合机床原有X/Y/Z三个线性轴，可实现刀具在空间内任意角度的进给定位，完成复杂型腔、倾斜孔、斜面轮廓的一次装夹加工，大幅减少多次装夹带来的精度误差，提升复杂零件的加工效率。主轴头的连接端采用标准刀柄接口，能够和主流加工中心的主轴锥孔匹配，安装时不需要对机床原有主轴做大规模改造，换装流程便捷，日常维护时可以快速拆卸收纳。套装内配套了专用的锁紧扳手、定位法兰、备用紧固件等附属配件，所有配件都和主轴头的参数匹配，现场安装调试时不需要额外寻找适配工具，开箱即可完成安装准备工作。从安装边界来看，整套主轴头加装后不会超出机床原有工作台的行程范围，旋转过程中的运动包络经过优化设计，不会和机床护罩、工作台夹具产生运动干涉，适配多数中小型立式加工中心的安装尺寸要求。结构设计上充分考虑了加工场景的实用性，旋转轴的密封结构做了防尘防切削液处理，能够适应机加工车间多切削液、多金属粉尘的工作环境，延长核心部件的使用寿命，日常保养只需要定期加注润滑脂即可，维护成本较低。
