车床尾座机械结构三维设计

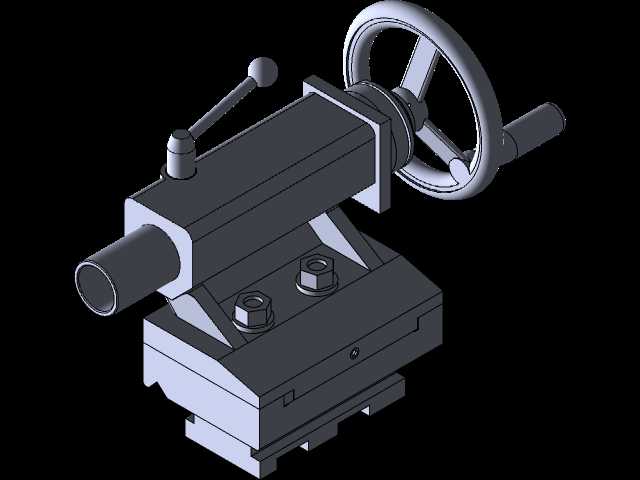

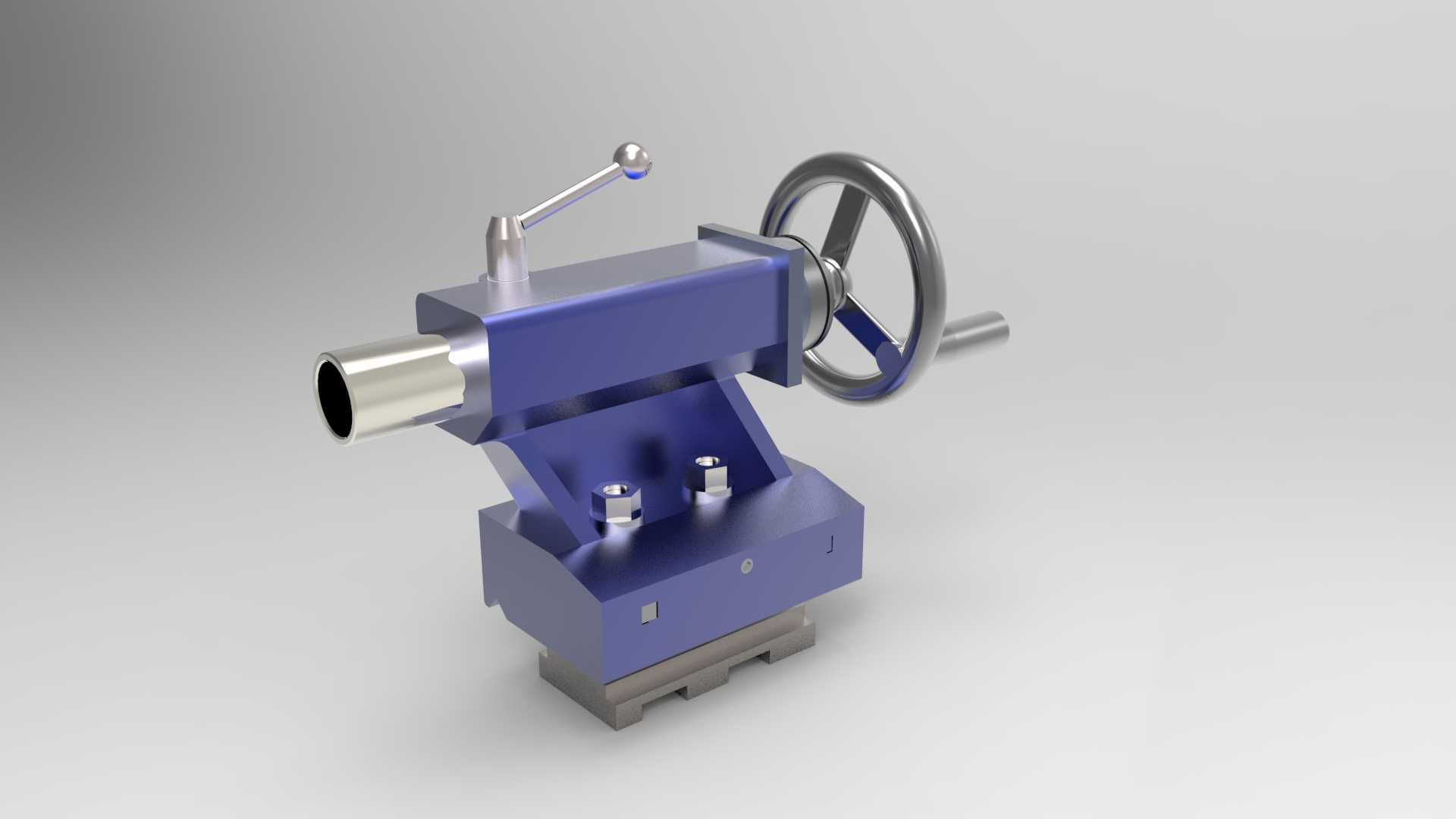

该结构为卧式车床核心配套尾座部件，主要应用于普通卧式车床、数控卧式车床的轴类零件加工场景，在长轴类工件车削作业中承担工件轴向顶紧定位功能，也可搭配安装钻头、铰刀、丝锥等孔加工刀具，完成轴件端面的钻孔、铰孔、攻丝等加工工序，是车床加工长尺寸工件、保证加工同轴度与轴向定位精度不可或缺的功能部件。从实际加工用途来看，尾座可沿床身导轨横向滑移调整位置，适配不同长度规格的工件装夹需求，当工件长度超出卡盘单端装夹的悬伸安全范围时，尾座套筒伸出后通过顶尖顶持工件端面的中心孔，与主轴卡盘形成两端装夹的支撑结构，大幅降低长轴加工时的切削振动与工件挠曲变形量，有效提升加工过程的稳定性与成品尺寸精度。在功能特性设计上，该尾座设置了手轮驱动的套筒进给机构，转动侧边手轮即可通过内部丝杠副带动套筒沿轴向平稳伸缩，实现顶尖的进退调节，进给行程可适配不同顶尖伸出量的调节需求；顶部设置的锁紧手柄可在套筒调整到目标位置后快速锁紧套筒，避免切削过程中套筒移位导致的顶紧力不足；底座部分设置了两组锁紧螺栓结构，可在尾座滑移到对应床身位置后，将尾座本体牢固锁紧在床身导轨上，承受切削过程中的轴向反作用力；同时底座与上体之间设置了微调结构，可小范围调整尾座的横向偏移量，满足锥度车削作业时的尾座偏移找正需求。设计思路上整体遵循车床部件的刚性优先原则，主体承载结构采用厚实的铸铁类结构造型，保证部件整体抗震性与结构稳定性，各运动副之间预留了合理的配合间隙，既保证进给动作的顺畅无卡滞，也避免间隙过大导致的进给窜动；手轮操作位置设置在操作人员易触及的侧方位置，操作手柄的握持端做了球形圆滑处理，提升操作手感与调节便利性；整体安装边界完全适配常规卧式车床的床身导轨尺寸，底部导轨结合面的型面与床身导轨完全匹配，可直接沿床身导轨顺畅滑移，安装时无需额外改造即可适配同规格的卧式车床，套筒的内锥孔采用标准莫氏锥度设计，可通用标准型号的回转顶尖、固定顶尖以及各类孔加工刀具，具备极强的配件通用性，无需定制专用配件即可完成日常加工的配件更换需求。
