万能分度头机械结构三维设计

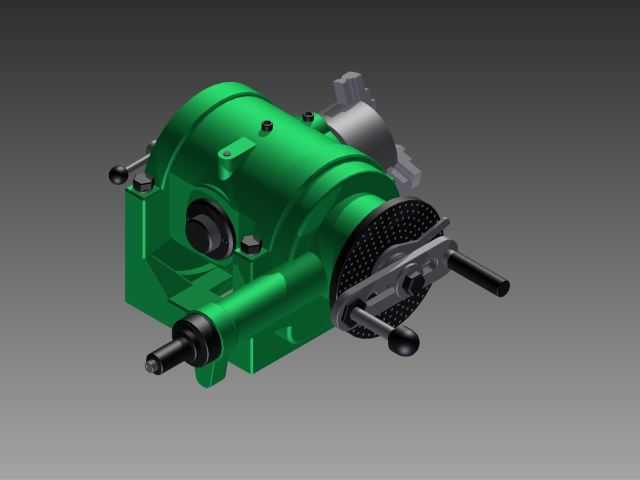

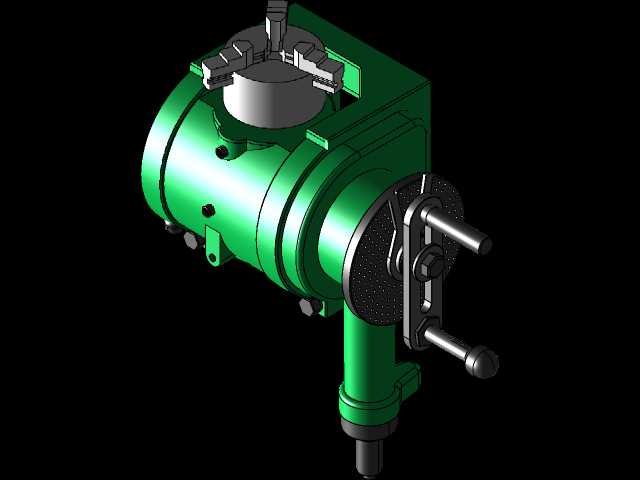

本次呈现的是铣床配套用万能分度头的完整三维结构模型，这类装置是金属切削加工领域极为核心的机床配套工装，主要应用于普通铣床、数控铣床、磨床、钻床等机加工设备的加工场景，能够帮助装夹在其上的工件完成任意角度的圆周分度、倾斜角度调整以及连续螺旋进给运动，是加工齿轮、花键轴、离合器、螺旋槽、多棱体零件等具备等分或特殊角度结构工件时不可或缺的工艺装备。从实际用途来看，该分度头可实现工件的周向等分定位，支撑加工不同齿数的齿轮、等分槽类零件，也可配合机床工作台的纵向进给完成螺旋线轨迹的联动加工，还能将主轴扳转至-6°到90°之间的任意倾斜角度，完成斜面、斜孔、锥面等特殊结构的加工作业，大幅拓展单台机床的加工覆盖范围，降低复杂零件的加工装夹成本。从功能特性上看，该结构采用蜗轮蜗杆副作为核心传动机构，搭配分度盘与分度插销实现精准的分度定位，侧面的锁紧手柄可在分度完成后牢固锁定主轴位置，避免切削过程中出现晃动偏移，前端的三爪卡盘连接结构可快速装夹不同直径的轴类、盘类工件，后端的挂轮接口可对接机床进给传动链，实现螺旋加工时的同步回转传动，整体传动间隙经过结构优化，可保证分度精度稳定在行业通用的精度区间内，满足常规机加工的精度要求。在设计思路层面，该结构优先考虑了机加工场景下的刚性与操作便捷性，主体壳体采用一体式铸铁结构构型，内部预留充足的润滑储油空间，保证蜗轮蜗杆副长期运转的润滑需求，所有操作手柄均布置在操作人员易触及的机身侧方与正面，无需大幅度调整操作姿态即可完成分度锁紧、主轴倾斜锁紧、卡盘松紧等操作，外露的传动部件均做了安全防护结构设计，避免切削碎屑进入传动间隙造成机构卡滞。从外形尺寸与安装边界来看，该分度头底座采用标准机床T型槽安装接口，底座宽度与中心高匹配常规中小型铣床的工作台尺寸，安装时无需额外改造工作台结构，整体横向长度不超过工作台的有效装夹区间，主轴中心到底座底面的高度符合通用机床附件的配套标准，可与同规格的尾座、顶尖座配套使用，装夹长度较长的轴类工件时可形成稳定的双支撑结构，避免长轴加工时出现让刀变形，机身外轮廓无突兀外伸结构，不会在机床工作台移动时与机床主轴、刀架等部件发生运动干涉，可直接适配多数常规中小型金属切削机床的装夹空间。
