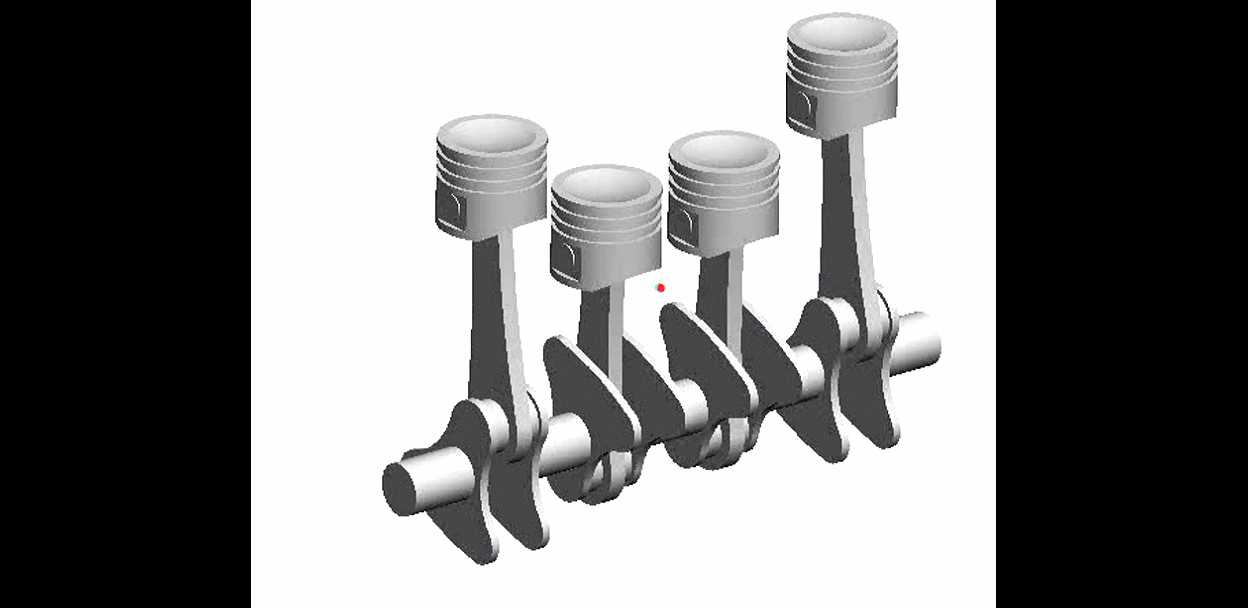

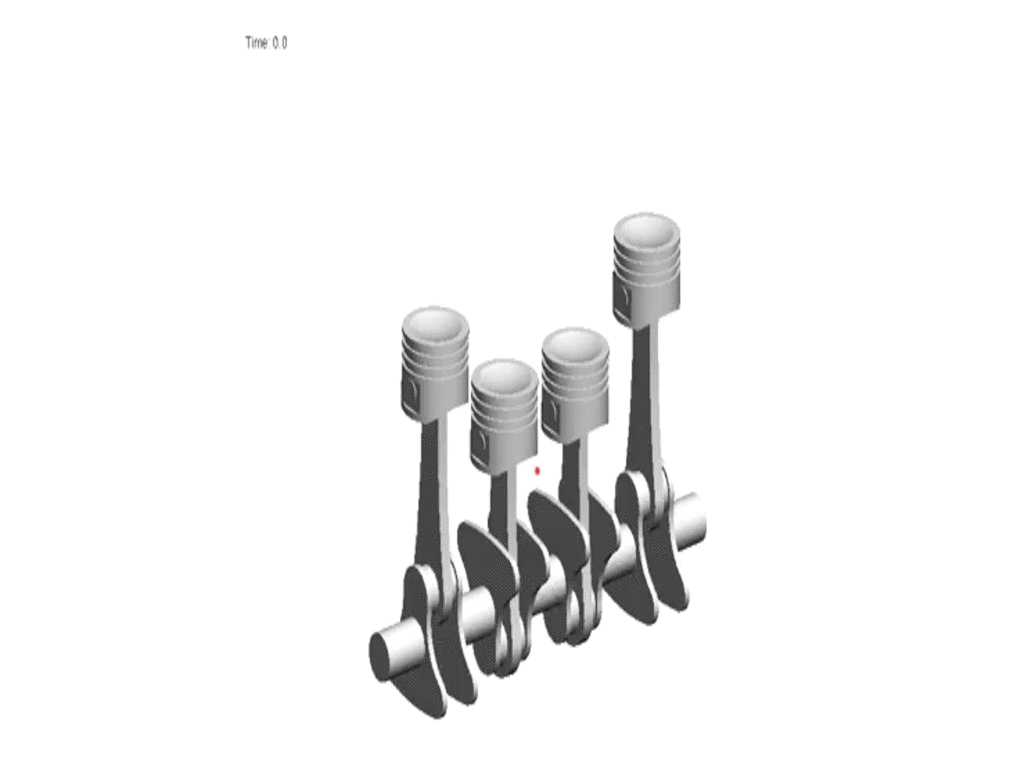

直列四缸发动机曲柄连杆机构结构展示

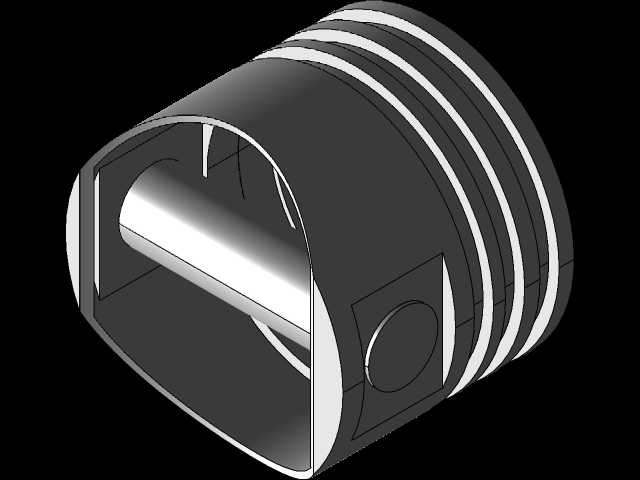

直列四缸发动机的曲柄连杆机构，是内燃动力单元实现热能向机械能转换的核心执行部件，广泛搭载于家用乘用车、轻型商用车、小型工程机械及农用动力设备中，是当前小排量动力场景下应用覆盖最广的核心动力结构。这套机构的核心功能，是承接气缸内燃油燃烧产生的高压燃气推力，通过活塞的上下往复直线运动，经连杆传递转换为曲轴的旋转扭矩，最终向外输出动力驱动整车或设备运转，同时配合配气、供油、冷却等附属系统完成完整的工作循环。从设计思路来看，这套直列四缸的曲柄连杆采用了经典的平面曲轴布局，四个曲柄销沿曲轴轴向呈等角度排布，能够实现一阶往复惯性力的完全自平衡，大幅降低运转过程中的一阶振动，仅需搭配轻量化的平衡轴结构即可抵消残余二阶振动，在结构紧凑性、制造成本与运转平顺性之间取得了极佳的平衡，适配绝大多数前置前驱、前置后驱的小排量动力布局需求。活塞部分采用了轻量化的铝合金材质设计，顶部的燃烧室凹坑造型匹配对应气缸盖的燃烧室结构，能够优化缸内油气混合效率，提升燃烧充分度，活塞环槽位置预留了气环与油环的安装边界，可保证气缸密封性同时刮除缸壁多余机油，避免烧机油问题。连杆采用了锻钢材质的工字形截面设计，在保证结构强度、能够承受高转速下交变拉压载荷的同时，尽可能降低往复运动质量，减少惯性力带来的运转阻力，连杆大小端分别通过活塞销、轴瓦与活塞、曲轴连接，配合压力润滑的油道结构，可保证高转速下的摩擦副润滑可靠性。曲轴采用全支撑结构设计，每个曲柄臂两侧均设置主轴颈支撑，能够提升曲轴整体刚性，避免高负荷下出现弯曲变形，主轴颈与连杆轴颈的过渡位置做了圆角强化处理，可降低应力集中风险，提升部件疲劳寿命，曲轴前端预留了正时系统、皮带轮的安装接口，后端预留了飞轮与动力输出端的连接法兰，可直接匹配对应变速箱的输入轴连接尺寸。整套机构的横向安装边界紧凑，沿曲轴轴向的总长度较短，能够适配横置动力舱的布局需求，降低整车前部的空间占用，为乘员舱留出更多布置空间，同时部件通用性强，维护成本低，是经济型动力场景下的最优结构选择。
