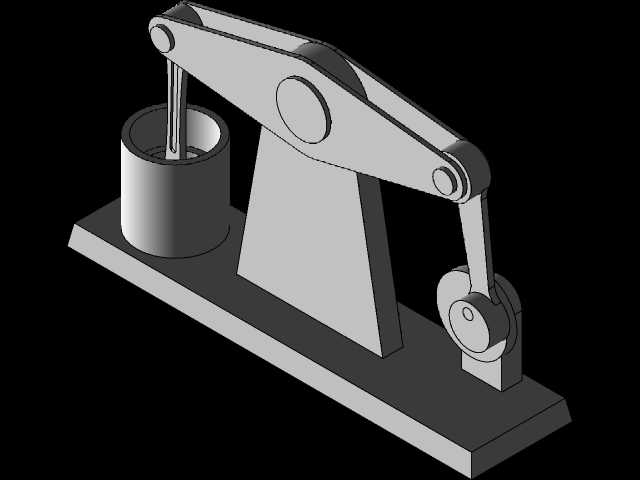

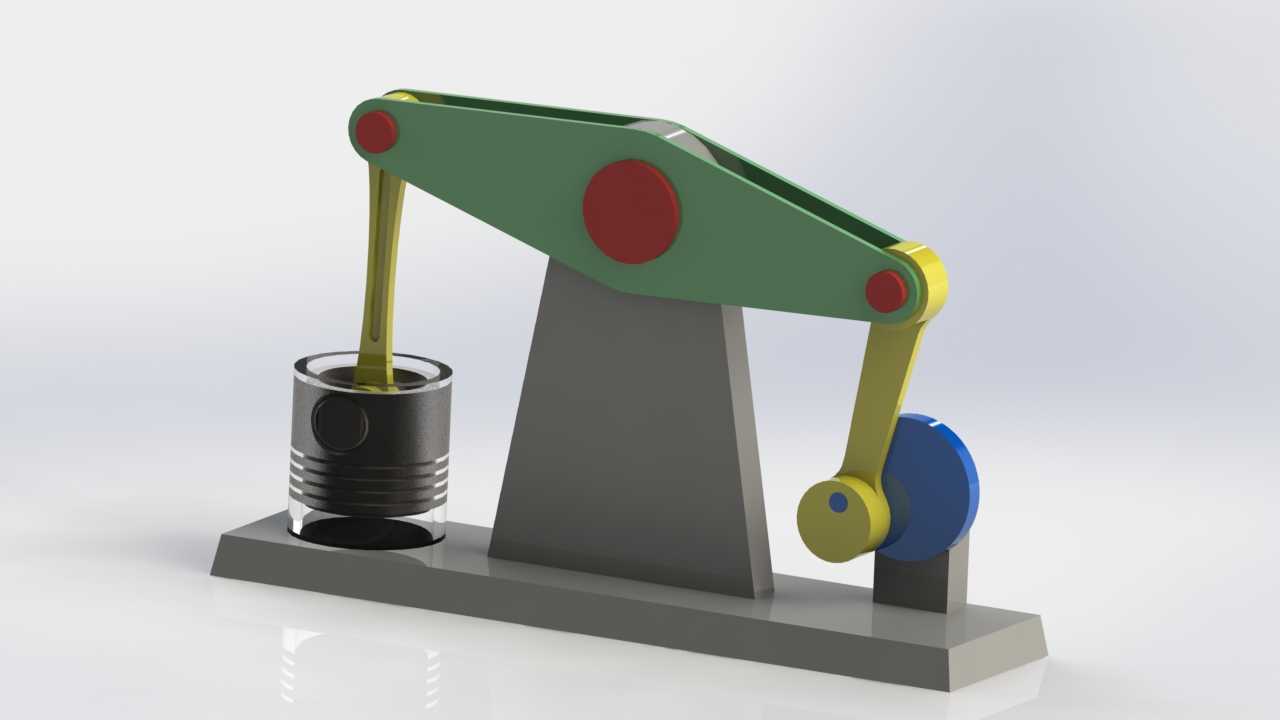

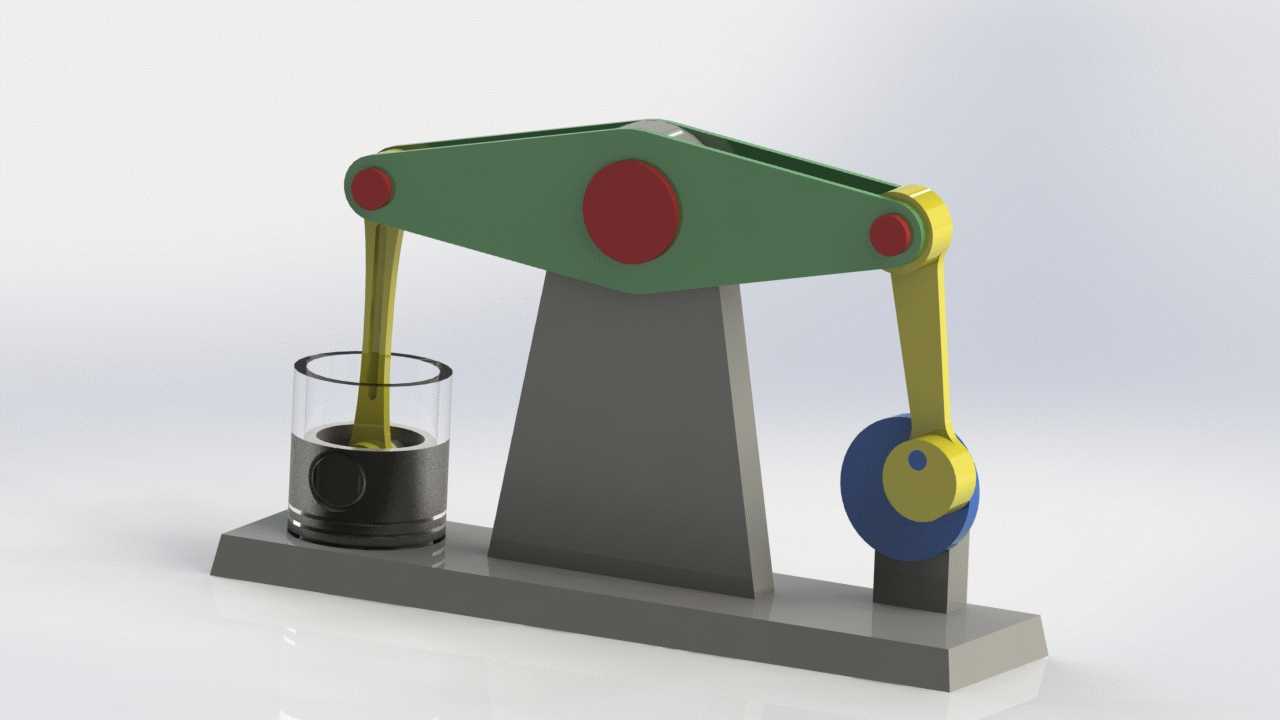

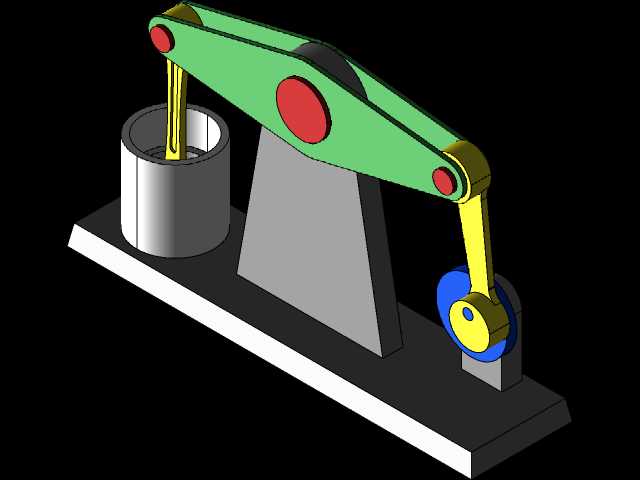

该模型还原了梁式动力传动机构的核心运行逻辑,可直观展示旋转运动转化为直线往复运动的完整过程,常被用于机械原理教学课堂、职业院校实训演示场景,也可作为动力机械科普展项的实体演示载体,帮助学习者快速理解曲柄连杆类动力转换结构的工作原理。模型完整复刻了梁式动力机构的核心组成部分,包含带配重的旋转曲柄、连接曲柄与横梁的传动连杆、绕支点做俯仰摆动的游梁、与游梁端部直连的活塞组件,以及承托所有部件的一体式安装底座,各部件间的铰接间隙经过合理设计,既保证运动过程无卡滞,也不会出现过大旷量影响演示效果。设计过程中优先还原机构的运动逻辑真实性,各铰接点的位置匹配真实梁式动力机构的传动比设定,当曲柄端做整周旋转时,游梁可按照固定摆角做上下俯仰动作,带动活塞在缸套内完成规律的往复直线运动,完整复现动力从旋转输入到直线输出的转换流程,各运动部件的行程范围完全符合真实机构的运动边界,不会出现运动干涉、超程脱开的问题。外形设计上采用规整的矩形安装底座,底座预留了充足的安装固定孔位,可直接固定在实训台架、展示台面上,整体结构重心落在底座中心区域,即使在高速演示运动状态下也不会出现倾覆问题;各部件的外形比例经过协调优化,游梁的长度、曲柄的回转半径、连杆的长度、活塞的行程之间形成合理的尺寸匹配,既保证运动过程流畅顺滑,也让整体外观协调直观,便于观察者清晰分辨每个部件的运动轨迹。模型的各部件连接结构采用外露式设计,没有多余的外壳遮挡,可让观察者直接看到每个铰接点的运动状态,清晰观察动力传递的完整路径,非常适合用于讲解曲柄连杆机构的运动特性、死点位置、传动效率等核心机械知识点,也可作为小型动力装置设计的原理验证参考载体,帮助设计人员快速验证梁式传动结构的尺寸匹配合理性,降低前期原理验证的成本。
- 上一篇:角式截止阀水介质流场仿真设计方案
- 下一篇:带锯片往复式齿轮传动结构设计
- 全部评论(0)
- 模板大小: 18.71 MB
- 售价:5金币
- 下载次数: 255
- 系统要求: STEP / IGES,STEP / IGES,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS
- 软件分类: 发动机
