自行车九级变速飞轮传动组件结构设计

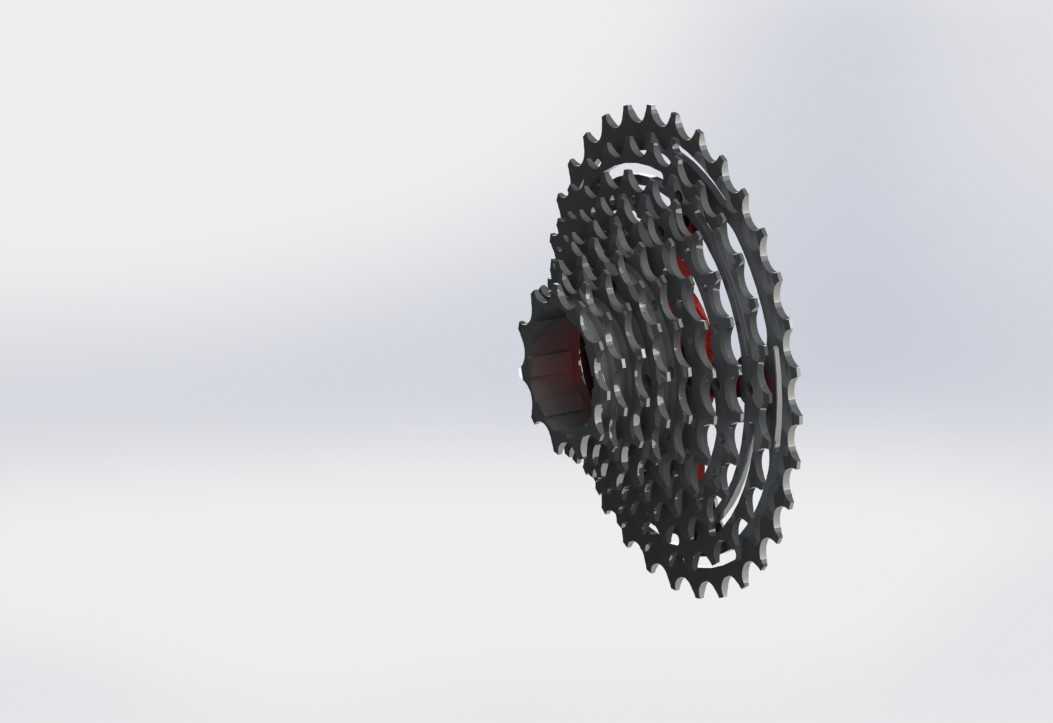

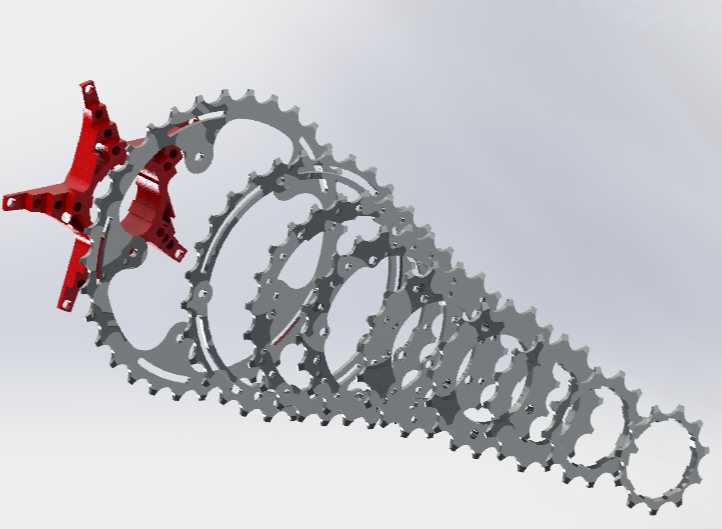

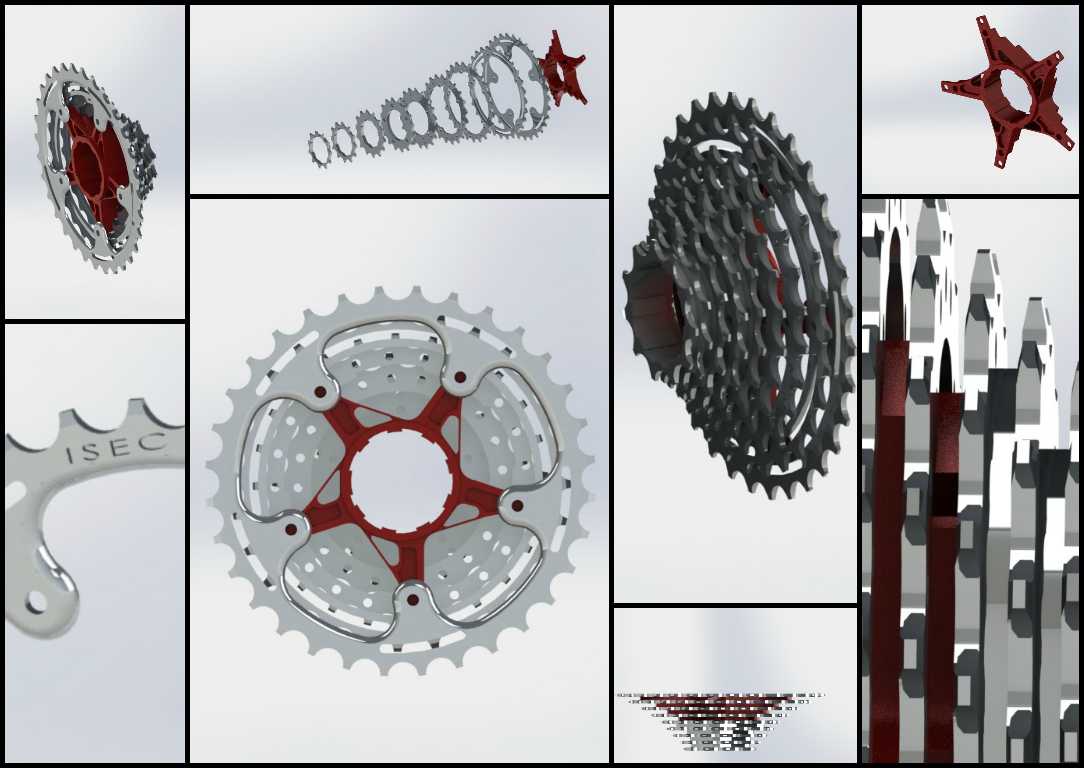

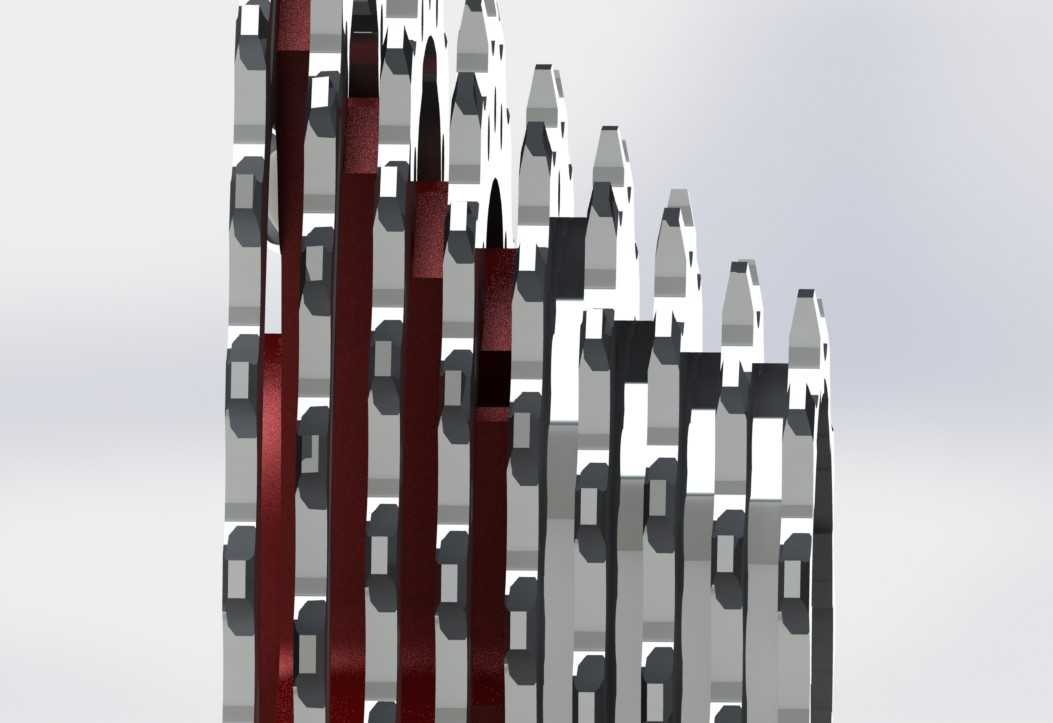

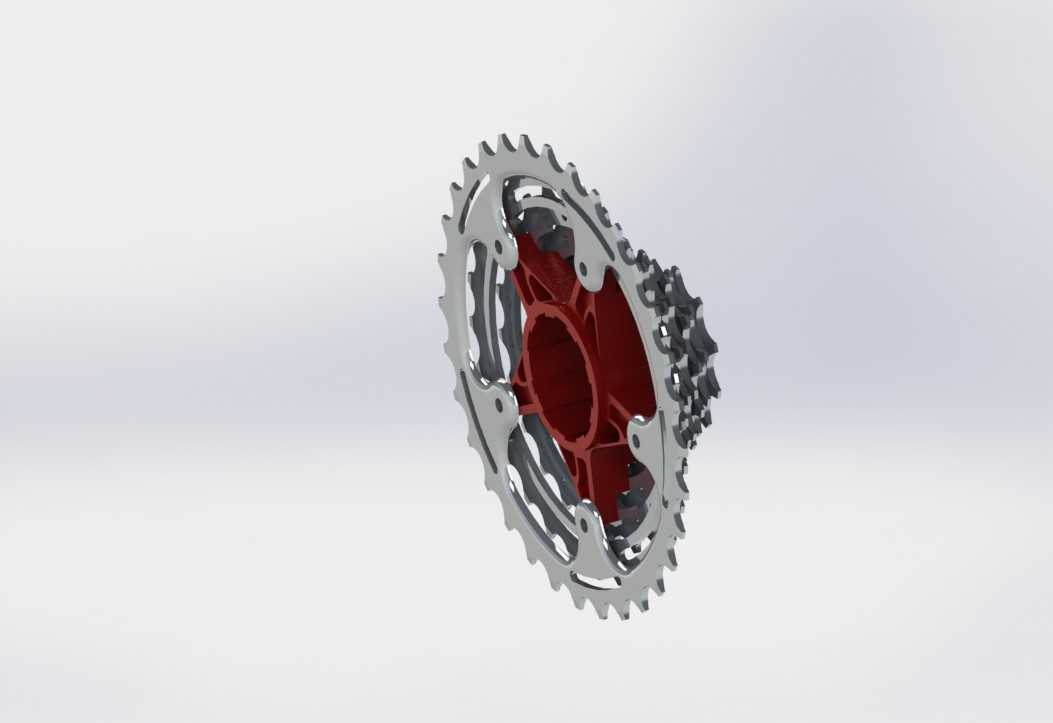

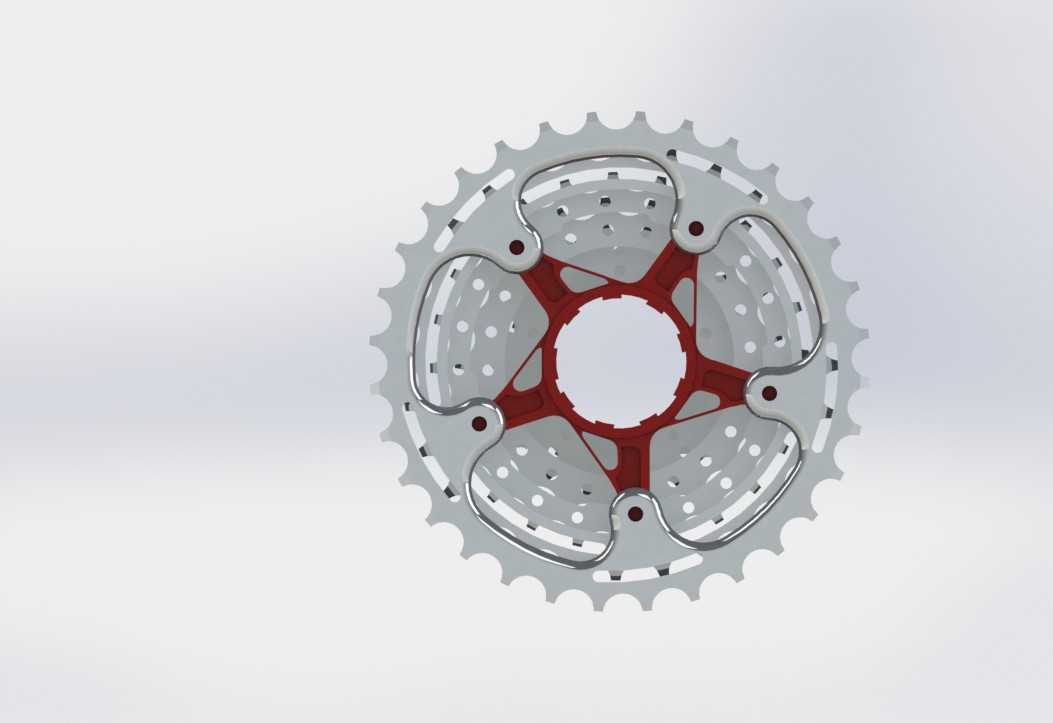

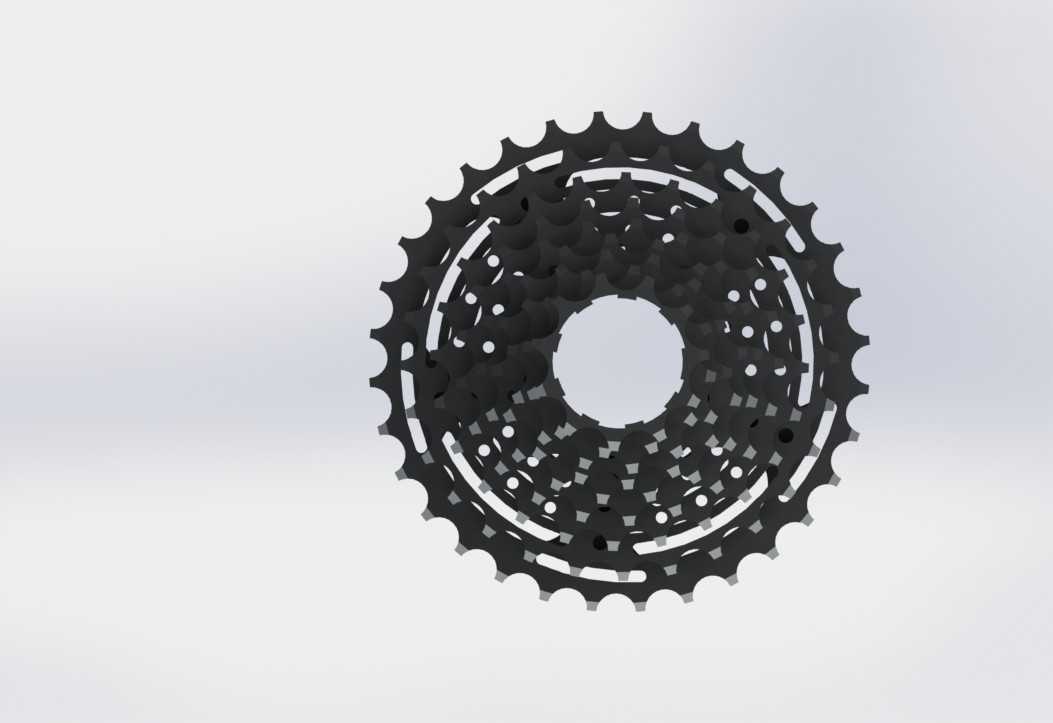

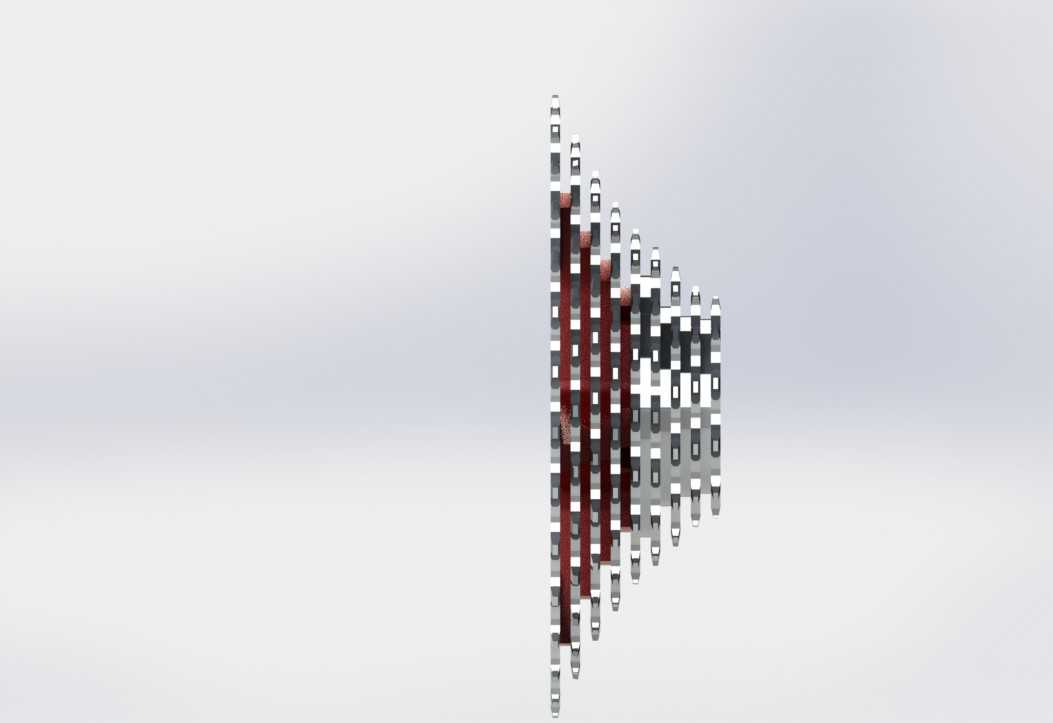

该传动组件是山地自行车变速系统的核心执行部件，主要应用于户外骑行、运动竞技类自行车的后轮传动位，承担动力传递与速比切换的核心功能，适配日常通勤、越野爬坡、高速冲刺等多元骑行场景，可通过与变速器配合改变传动比，让骑行者在不同路况、不同体力输出状态下都能保持最优的踩踏节奏，降低长距离骑行的体力消耗，提升复杂路况下的骑行通过性。整套组件采用同轴叠装的多级链轮结构，从靠近花鼓的内侧到外侧，链轮齿数逐次递减，不同齿数的链轮对应不同的传动速比，大齿数链轮适配低速爬坡场景，可放大踩踏扭矩降低上坡发力难度，小齿数链轮适配高速巡航场景，可提升轮端转速实现高效平路冲刺。设计过程中充分考虑了传动啮合精度与结构轻量化需求，每一片链轮的齿形都经过修形优化，齿廓曲线匹配标准自行车链条的节距参数，保证换挡过程中链条能顺畅在不同链轮间切换，避免跳齿、卡链、掉链等故障发生；链轮主体采用镂空结构设计，在保证齿根强度、安装位结构刚性的前提下，尽可能去除非受力区域的多余材料，降低整套组件的旋转惯量，提升变速响应速度，同时减少整车非簧载质量。组件的安装边界完全适配标准自行车花鼓的塔基接口尺寸，中心安装孔与花键结构匹配通用卡式飞轮的安装规范，可直接替换同规格的市售九级飞轮产品，无需对车架、后轮花鼓、后拨变速器进行额外改装；叠装后的轴向总厚度控制在标准九级飞轮的尺寸区间内，不会与车架后叉、辐条产生运动干涉，链轮的径向最大尺寸对应最大齿数链轮的齿顶圆直径，预留了足够的链条摆动空间，适配常规后拨变速器的导臂摆动行程。组件的支撑结构采用高强度星形支架连接各片链轮，支架与链轮的连接点均匀分布在节圆位置，可均匀传递踩踏扭矩，避免大扭矩输出时链轮出现形变，同时星形支架的镂空结构也能在骑行过程中带动周边气流流动，带走连续制动、传动摩擦产生的热量，提升长时间下坡、高强度骑行时的传动系统稳定性。
