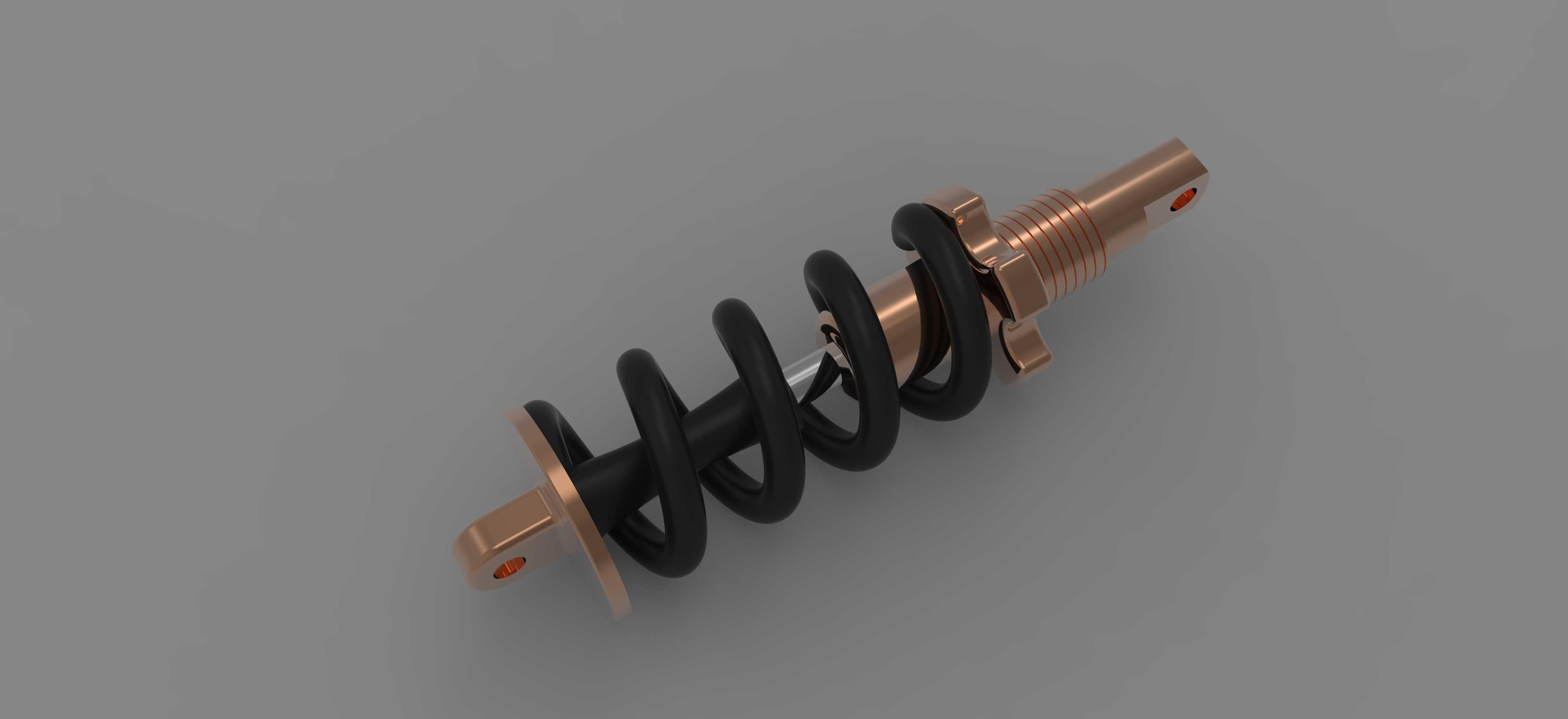

自行车后减震螺旋弹簧阻尼避震结构

该结构主要应用于山地自行车、软尾越野自行车的后悬架连接部位，是衔接车架后三角与主车架的核心缓冲部件，日常骑行中承担着吸收路面颠簸冲击、过滤高频震动的核心作用，当骑行者经过坑洼路面、碎石路段或者落差地形时，该部件能够将车轮受到的纵向冲击转化为弹簧的形变能量与阻尼的热能，避免冲击力直接传递到骑行者的腰背部与手臂，大幅提升长距离骑行的舒适度，同时在高速过弯、腾跃落地时能够维持后轮与地面的贴合度，提升车轮抓地力，避免骑行过程中出现车轮弹跳失控的风险，保障越野骑行的操控稳定性。从功能特性来看，该结构采用圆柱螺旋压缩弹簧作为弹性承载元件，搭配同轴布置的阻尼活塞杆结构，弹簧选用等节距圆柱螺旋设计，能够提供线性的弹力反馈，初始压缩阶段弹力柔和，能够过滤路面细碎震动，随着压缩行程增加，弹力逐步上升，在应对大冲击时能够提供足够的支撑力，避免出现打底撞框的问题；阻尼杆采用铜合金导向衬套结构，表面做高精度抛光处理，能够降低往复运动的摩擦阻力，同时保证活塞杆运动的同轴度，避免侧向受力出现卡滞问题，上下两端的吊耳式安装结构采用通孔设计，能够配合标准螺栓与车架、后摇臂实现铰接连接，铰接部位预留了足够的摆动间隙，能够适配后摇臂摆动过程中的角度变化，避免运动干涉。在设计思路上，该结构优先考虑了骑行场景的载荷特性，整体采用同轴式布局，将阻尼杆布置在弹簧中心轴线位置，能够最大化利用结构空间，缩小整体径向尺寸，避免与车架、后轮、传动组件出现空间干涉；上下安装座采用翻边式结构，能够对螺旋弹簧的两端进行可靠限位，避免弹簧压缩过程中出现侧向偏移脱出的问题，安装座的连接孔位做了加厚处理，能够承受落地冲击带来的大载荷，避免连接部位出现应力断裂；弹簧的丝径、节距、中径参数经过匹配计算，能够适配常规越野自行车的载重需求，兼顾日常通勤的柔和滤震与越野场景的大冲击承载，阻尼结构的阻尼力经过调校，能够抑制弹簧压缩回弹过程中的多余弹跳，避免出现反复余震影响操控。从安装边界来看，该减震结构整体为细长圆柱形态，两端安装孔的中心距为常规后减震的标准安装长度，径向最大轮廓为弹簧的外径尺寸，安装时需要预留足够的压缩行程空间，保证减震器压缩到最短行程时不会与周边的车架管材、刹车组件、变速线缆发生触碰，两端铰接点的轴线保持平行，避免安装错位带来的侧向力矩，加速衬套磨损与活塞杆变形。
