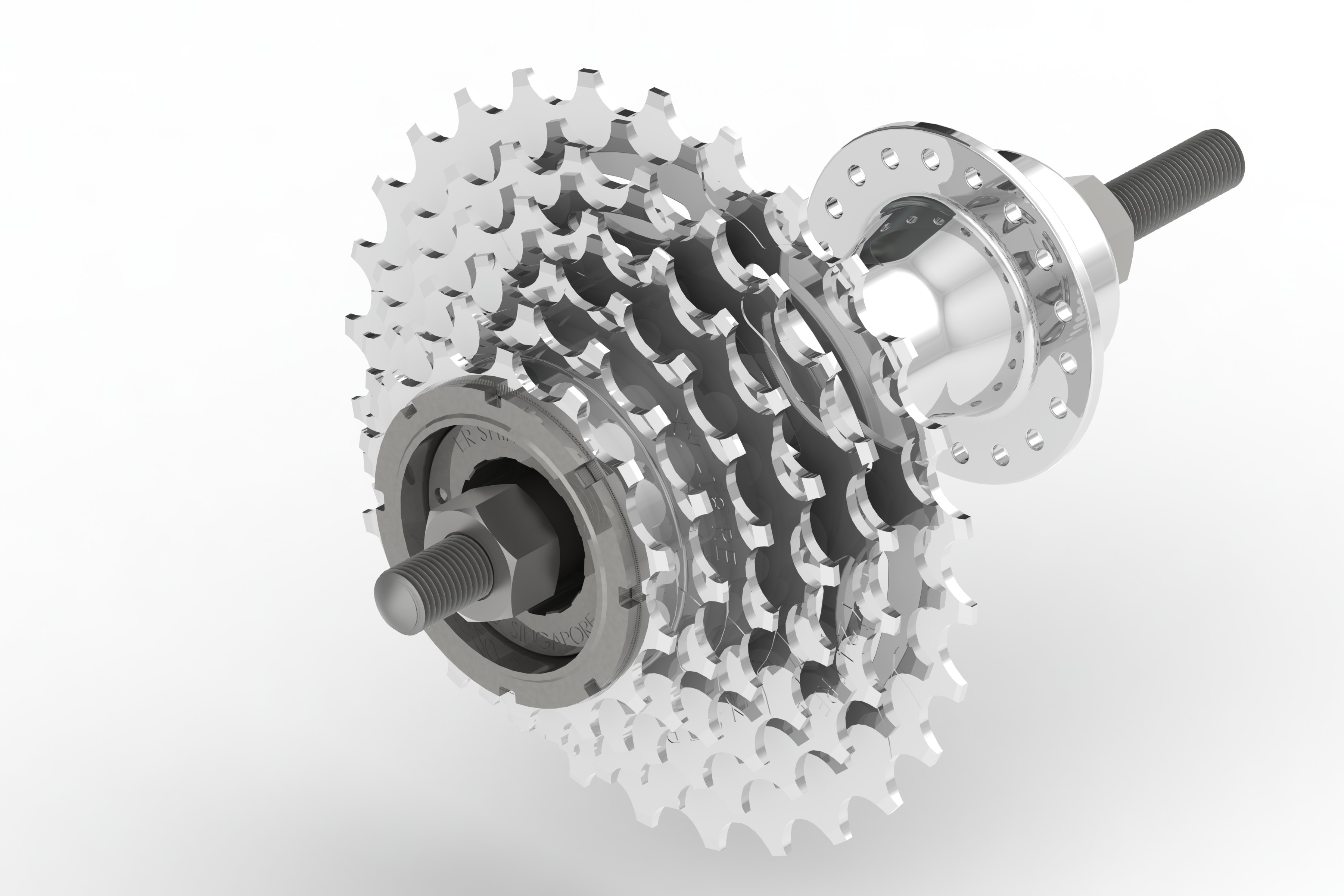

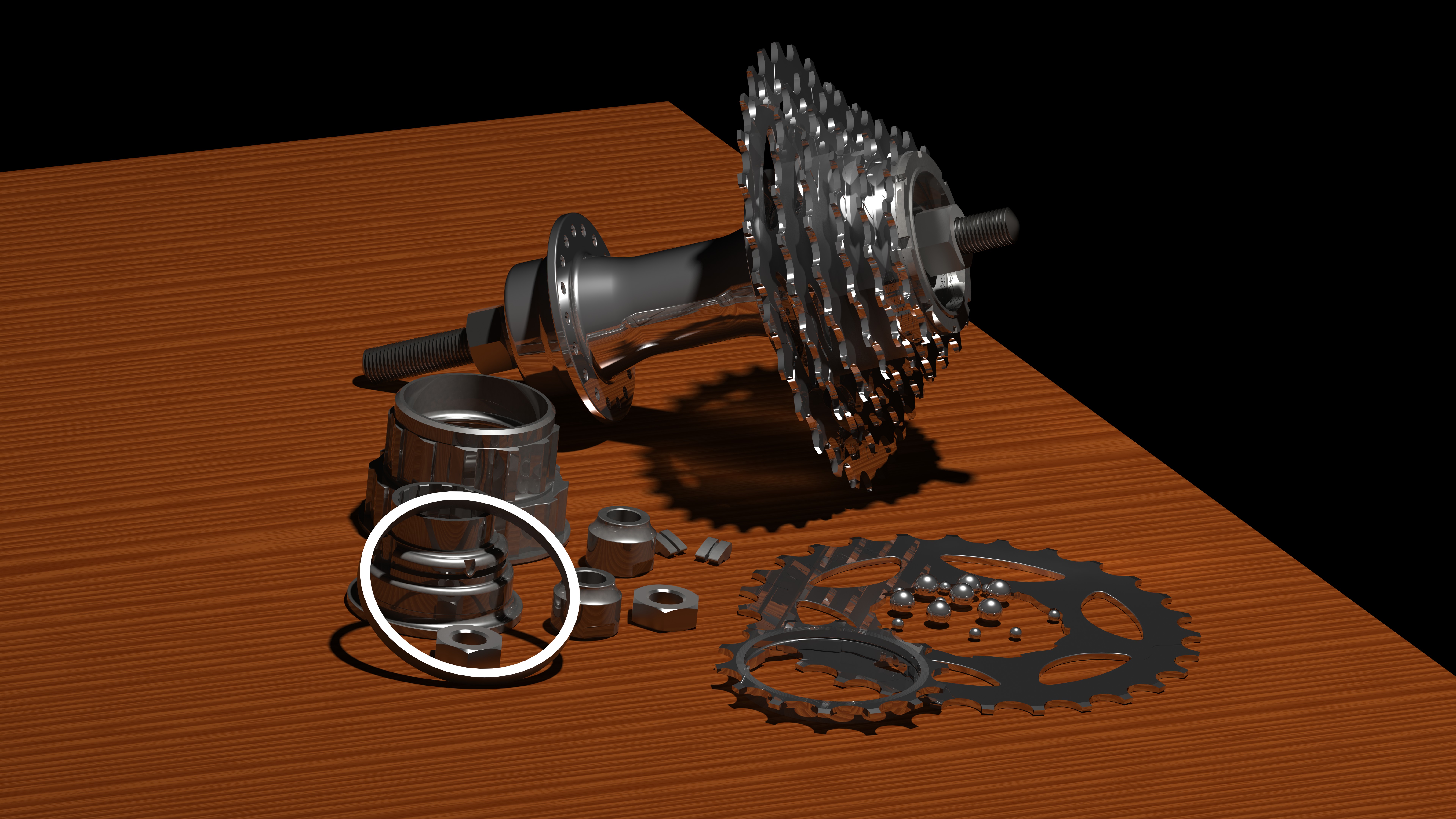

自行车棘轮与配套轴承传动结构设计

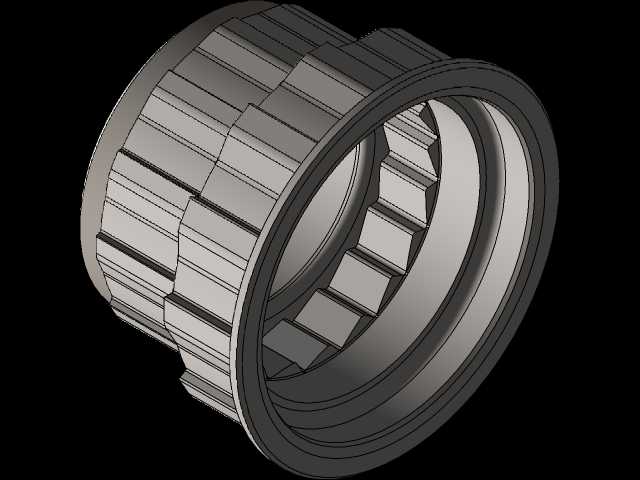

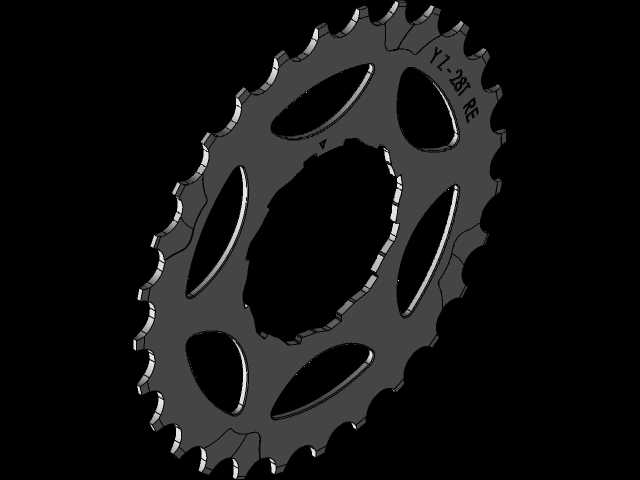

这套棘轮与轴承结构是自行车后轮传动系统的核心组成部件，主要应用于民用通勤自行车、山地运动自行车、公路竞速自行车的后轮花鼓装配场景，是实现单向动力传递、保障轮组顺滑转动的关键功能单元。在实际骑行过程中，该结构承担着将脚踏施加的扭矩通过链条、飞轮传递至后轮的核心作用，当骑行者正向踩踏脚踏时，棘轮结构内部的卡合机构会牢牢咬合，将动力完整传导至轮组驱动车辆前进；当骑行者停止踩踏或是反向倒转脚踏时，棘轮结构会自动脱开咬合状态，让后轮可以保持惯性自由转动，不会带动曲柄跟转，既能够减少不必要的动力损耗，也能避免高速滑行时曲柄意外转动带来的骑行安全隐患。配套的轴承结构则承担着轮组转动的径向与轴向载荷承载作用，相比传统的珠档结构，这套轴承设计能够更好地分散骑行过程中路面颠簸带来的冲击载荷，降低转动过程中的摩擦阻力，让轮组转动更加顺滑，同时也能提升结构的耐用性，减少日常维护的频次。在设计思路上，这套结构充分考虑了自行车轮组的装配边界与使用工况，棘轮的棘齿角度经过反复优化，既保证了动力传递时的咬合强度，避免大扭矩踩踏下出现滑齿问题，也控制了咬合脱开时的间隙，让动力响应更加灵敏，不会出现踩踏虚位。轴承的选型与安装位设计完全匹配常规花鼓的装配尺寸，外圈与花鼓壳体的配合公差、内圈与轴芯的配合公差都经过严谨校核，既保证装配后的同轴度，避免轮组转动出现偏摆，也预留了合理的安装间隙，方便后期维护时的拆卸与更换。整体结构的外形尺寸完全适配主流规格的自行车后轮花鼓安装空间，棘轮的外径、轴承的内径与宽度都符合通用轮组的安装边界，不需要额外修改花鼓结构就可以完成装配替换，能够适配绝大多数常规规格的自行车轮组改装与维修替换需求。结构的细节设计上也充分考虑了户外骑行的使用环境，棘轮的咬合接触面做了硬化处理，能够应对长期使用带来的磨损，轴承的密封结构可以阻挡骑行过程中泥水、灰尘进入轴承内部，延长结构的使用寿命，即使在雨天、非铺装路面的骑行场景下，也能保持稳定可靠的工作状态，为骑行者提供顺畅、安全的传动体验。
