多孔折弯钣金安装固定金属板结构

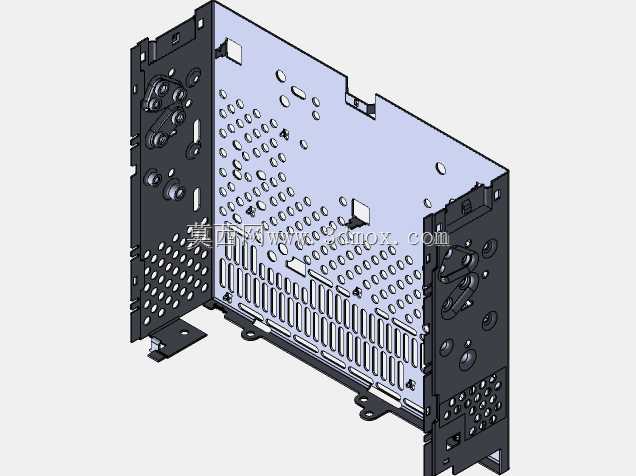

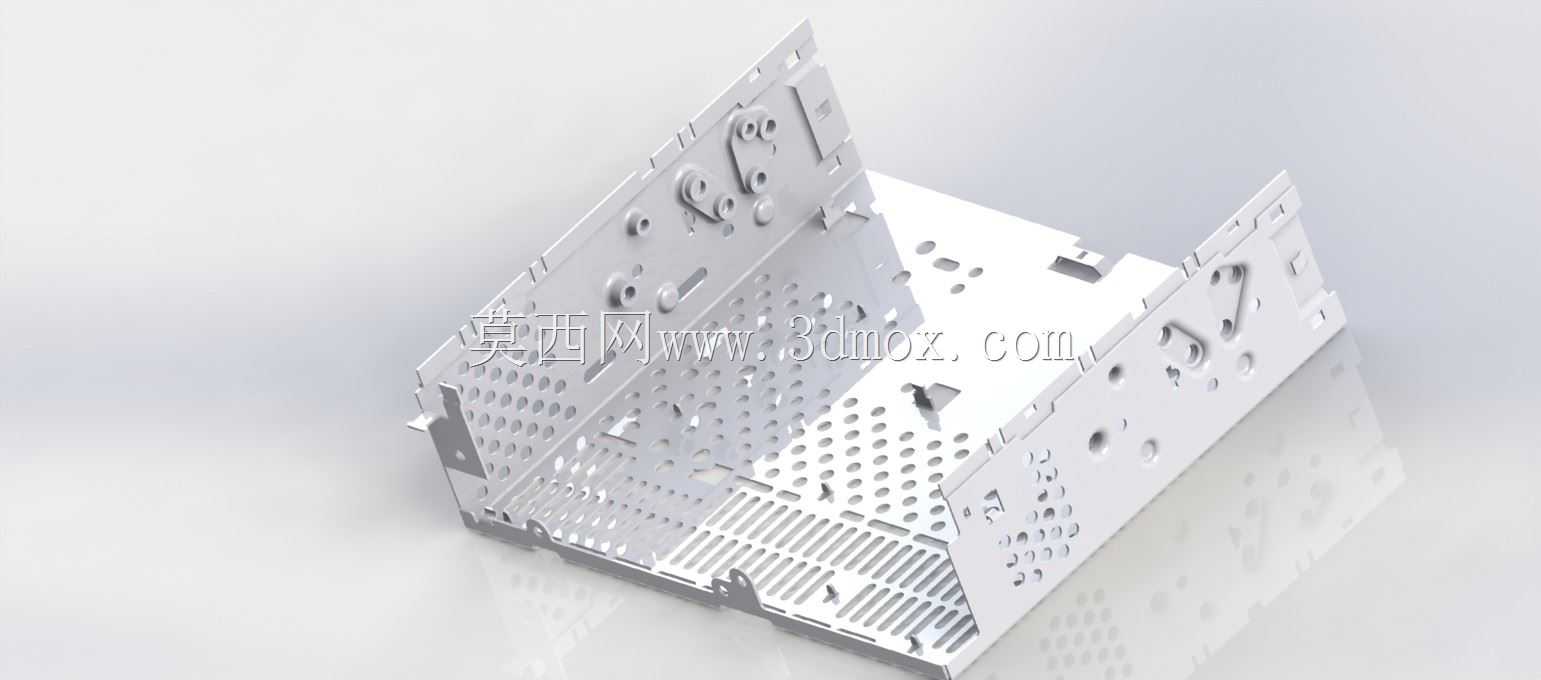

　　这类多孔折弯金属板是传感器配套安装结构里常用的承载构件，日常在工业传感检测单元、小型电控设备内置安装场景里十分常见，主要作用是为传感元件、配套线路板、小型转接模块提供稳定的安装基准，同时兼顾一定的电磁屏蔽与结构防护作用。从结构设计来看，整块板采用钣金折弯工艺成型，没有额外的拼接焊接结构，所有结构特征都通过冲压、冲孔、折弯工序一次加工成型，加工一致性好，适合批量生产。板面上分布的不同孔径的圆孔，一部分是用于传感器元件、接线端子的对位安装，孔位公差控制在适配标准紧固件的装配范围内，安装时不需要二次扩孔；另一部分密集排布的小孔是散热通风孔，在设备持续运行时，可以让内部元件产生的热量通过孔洞自然对流散出，避免局部积热影响传感元件的检测精度。

　　板体的折弯边设置有对应的定位缺口与卡扣位，不需要额外的连接件就可以和设备的主框架完成卡合定位，折弯处的圆角半径按照钣金加工的最小折弯半径设置，避免折弯处出现应力集中导致的板材开裂，同时折弯边的高度刚好匹配内置元件的安装高度，不会出现元件突出板体或者安装空间不足的问题。在安装边界上，这块金属板的整体轮廓尺寸适配常规小型传感检测模块的安装仓尺寸，板体边缘预留的安装孔位间距符合通用工业设备的安装孔距标准，可以直接替换同规格的旧有安装板，不需要对设备主体结构做额外修改。设计过程中需要重点考量板材的厚度选择，过薄的板材在长期受震动的工况下容易出现变形，导致安装在上面的传感元件位置偏移，影响检测数据的准确性；过厚的板材则会增加整体重量，

　　同时提升折弯加工的难度，造成不必要的成本浪费。板面上的不同功能孔位排布需要避开折弯线位置，防止冲孔距离折弯线过近导致折弯时孔位出现拉伸变形，影响紧固件的装配。另外，板体的边角位置都做了小尺寸的倒角处理，避免装配过程中锋利的边角划伤操作人员或者破坏配套的线路绝缘层。在实际使用场景里，这类金属板不仅承担元件安装的作用，部分折弯翻边还可以作为线路的走线限位，让内部布线更加规整，避免线路杂乱堆积影响散热或者被运动部件剐蹭。针对不同的使用环境，这类钣金件表面可以做对应的处理，比如在潮湿工况下使用的版本可以做镀锌或者喷塑处理提升防锈能力，在有电磁干扰要求的场景下可以做导电氧化处理保证屏蔽连续性。从结构强度角度看，

　　板面上的部分凸起压印结构不是随意设置的，这些压筋结构可以在不增加板材厚度的前提下提升板体的整体刚性，减少板体在受外力或者长期震动下的形变量，保证上面安装的传感元件位置始终保持在设计公差范围内。设计时还要考虑装配的工艺性，所有孔位的方向都和冲压加工的送料方向匹配，减少冲压工序的换模次数，折弯工序的顺序按照从内到外的顺序设置，避免折弯过程中出现刀具和已成型结构的干涉。这类钣金结构看似简单，实则每一个孔位、每一道折弯的尺寸都和实际装配需求紧密相关，哪怕是一个小孔的位置偏差，都可能导致后续元件无法正常安装，或者装配后出现干涉问题，在建模阶段就需要把装配公差、加工工艺余量都考虑进去，才能保证加工出来的零件可以直接投入装配使用，不需要后续的二次修配。
