山地自行车六孔碟刹制动盘结构设计

该制动盘是山地自行车碟刹系统的核心摩擦传动部件，主要应用于山地越野、城市通勤、长途骑行等各类自行车的行车制动场景，是骑行安全保障的关键结构件，适配市面主流六孔花鼓安装规格的山地车、硬尾AM车型、入门XC越野车型，也可兼容部分城市通勤运动自行车的碟刹改装需求，在骑行过程中通过与夹器来令片的摩擦作用，将车轮转动的动能转化为热能耗散，实现车辆的减速与驻车制动。

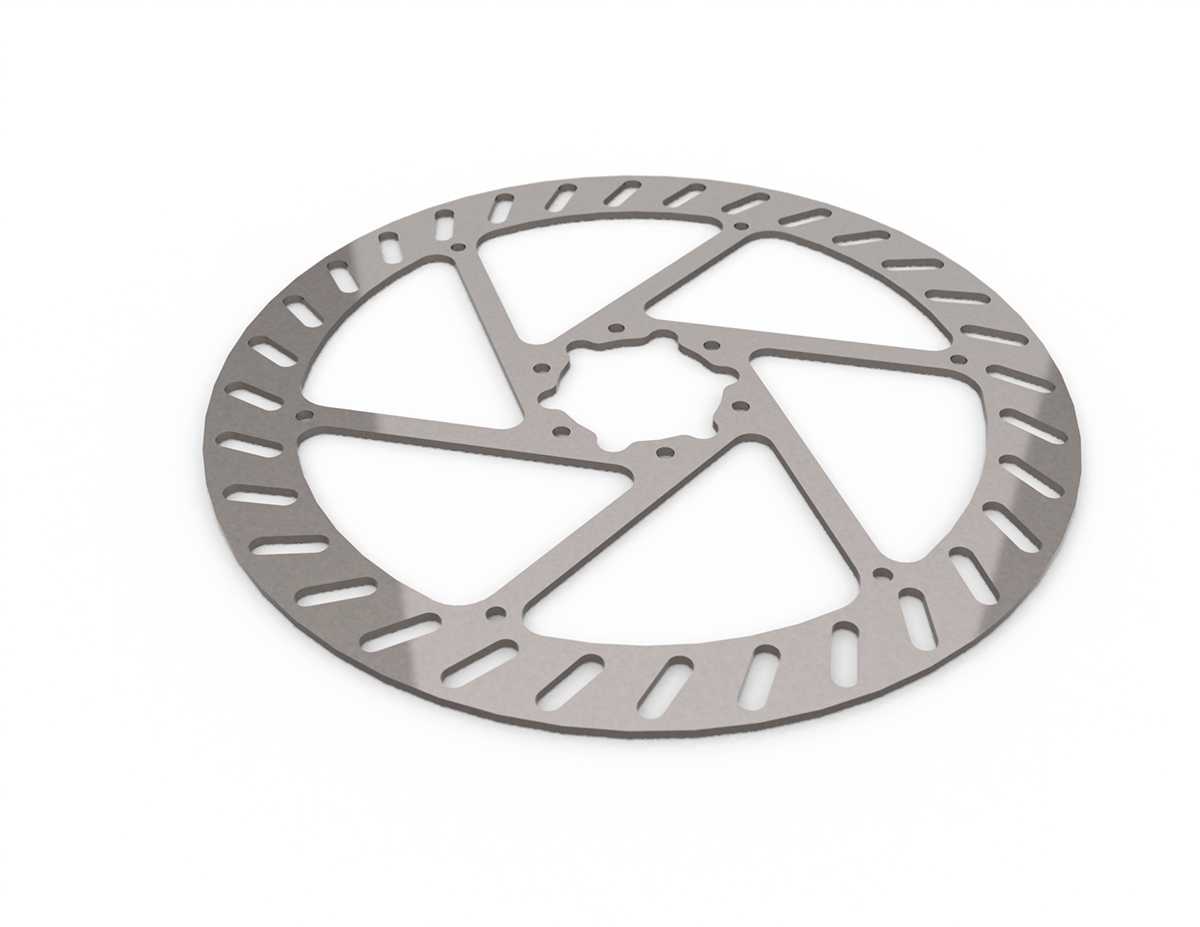

从功能特性来看，该制动盘采用六辐式镂空结构设计，盘面外缘均匀排布斜向散热开槽，在制动过程中可以快速切割空气形成对流通道，将摩擦产生的高温及时导出，避免长时间连续制动导致的热衰减问题，保障长下坡、高频制动场景下的制动力稳定性；盘面的镂空设计同时可以快速排出来令片摩擦产生的磨屑，避免磨屑在摩擦面堆积造成制动异响、制动力波动的问题，也能在雨天骑行时快速排走盘面附着的积水，缩短湿滑路面的制动响应距离，提升雨天骑行的制动可靠性。

在设计思路上，该制动盘采用对称式六辐支撑结构，以中心花键安装孔为核心向外延伸六根等宽支撑辐条，辐条之间形成大尺寸三角镂空区域，在保证整体结构强度的前提下最大限度降低了部件自重，减少车轮转动惯量，提升骑行时的轮组响应速度；中心安装位采用标准六孔螺栓固定结构，搭配中心花键定位槽，安装时可以快速与花鼓定位，六个安装孔位的位置度严格匹配通用花鼓安装标准，保证安装后制动盘的端面跳动量控制在合理区间，避免制动时出现蹭碟、制动力不均的问题。

从安装边界来看，该制动盘的中心花键规格适配市面主流山地自行车快拆、桶轴花鼓的安装接口，六个安装孔的孔距符合通用碟刹安装标准，可直接替换同规格的原厂制动盘，无需对车架、夹器安装位进行额外改装；盘面外缘直径适配常规160mm规格碟刹夹器的摩擦行程范围，安装后盘面与夹器来令片的摩擦接触面积匹配合理，既保证足够的摩擦制动力矩，也不会出现夹器夹持行程不足的问题；盘面厚度采用常规碟刹盘的通用厚度规格，兼容主流线拉碟刹、油压碟刹夹器的来令片间隙设计，安装调试时只需调整夹器位置即可实现无蹭碟的正常工作状态。整体结构兼顾了制动性能、散热效率、轻量化表现与安装通用性，能够满足日常骑行与轻度越野场景下的制动使用需求。
