台式机CPU轴流散热风扇结构设计

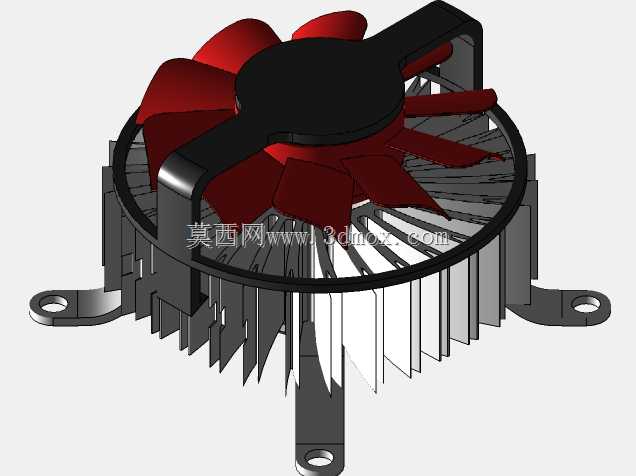

这款CPU散热风扇主要应用于台式计算机主机内部，是保障处理器稳定运行的核心散热组件，直接贴合在CPU处理器表面，通过主动风冷的方式将处理器高负载运行产生的热量快速传导散发，避免处理器因温度过高出现降频、宕机甚至硬件损坏的问题，同时也可适配部分ITX迷你工控主板、低功耗嵌入式计算设备的散热需求，覆盖家用办公电脑、电竞游戏主机、小型工业控制终端等多类使用场景。产品整体采用下压式轴流风冷结构，核心由扇叶总成、散热鳍片组、安装固定支架三部分构成，扇叶采用七叶大倾角曲面设计，曲面弧度经过气流优化，能够在较低转速下输出足够的集中风压，将气流垂直向下压送至鳍片表面，同时兼顾运行噪音控制，避免高转速下产生尖锐风噪影响使用体验；中部的散热鳍片采用放射状密集排布结构，鳍片厚度均匀、片间间隙经过精准计算，既保证足够的热交换接触面积，又能让气流顺畅穿过鳍片间隙带走热量，鳍片底部为平整的导热接触面，能够与CPU顶盖紧密贴合，减少接触热阻，提升热传导效率。设计过程中充分考虑了实际安装的兼容性与边界限制，整体采用圆形主体结构搭配双侧对称的固定安装耳，安装耳上预留标准安装孔位，孔位间距符合主流台式机CPU散热安装孔位规范，能够适配多数消费级主板的安装位，整体高度控制在常规机箱CPU散热限高范围内，不会与内存、机箱侧盖产生安装干涉；固定支架采用跨接式结构，既能够稳固承托扇叶总成避免运行震动，又不会遮挡鳍片的进风与出风路径，保证气流通畅。在功能设计上，这款散热结构针对CPU的发热特性做了匹配优化，下压式的出风方向不仅能够带走鳍片传导的热量，溢出的气流还可以顺带吹拂主板CPU周边的供电模块、内存颗粒等发热元件，辅助周边元件散热，提升主板整体的运行稳定性；扇叶与鳍片的材质搭配兼顾导热性能与结构强度，长期高温运行下不会出现结构变形、性能衰减的问题，能够满足处理器长时间高负载运行的散热需求，整体结构紧凑，安装便捷，无需复杂的辅助结构即可完成固定，适配多数常规功耗的桌面处理器使用需求。
