带法兰锥面空心轴套机械结构设计

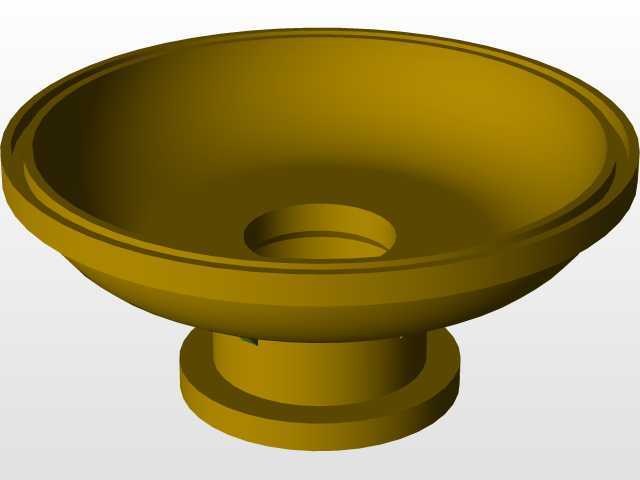

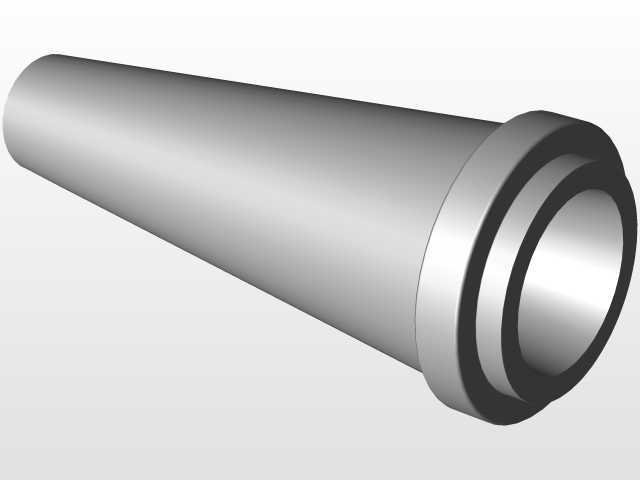

　　该锥面带法兰空心轴套类零件，在流体输送管路系统、回转支承传动机构、工装夹具定位单元中均有广泛适配场景，日常设备运维与新设备开发中，这类零件常作为介质导流、轴系定位、部件衔接的核心承载结构，区别于等径直套类零件，锥面结构的设计初衷是为了适配带锥度的装配对接面，在装配过程中可通过轴向推进的行程调整配合紧密度，无需额外加工键槽即可依靠锥面的自锁摩擦力传递一定扭矩，同时能自动校正对接部件的同轴度误差，降低装配时的找正难度。

　　从结构细节来看，零件一端设置的多层阶梯法兰边，并非单一的限位结构，最外侧法兰端面可作为轴向定位的贴合基准，中间的环形退刀槽既给加工时的刀具留出退刀空间，也可作为密封件的安装槽位，适配O型圈或骨架油封实现对接部位的静密封，避免管路输送介质泄漏或是传动部位的润滑脂溢出。零件主体的锥度设计经过受力校核，锥度取值兼顾了自锁性能与拆卸便利性，锥度过大会导致装配后轴向定位不可靠，受轴向力时容易脱出，锥度过小则会造成拆卸时零件抱死在对接轴或管路上，维修拆解难度大幅提升，实际建模时锥面的母线直线度、锥度公差都需要严格控制，避免装配后出现局部接触应力过大导致的磨损加剧问题。

　　空心内孔的设计一方面是为了满足流体介质通流、穿设线缆或是容纳对接轴端的需求，另一方面也能在保证结构强度的前提下降低零件自身重量，减少回转机构运行时的转动惯量，内孔的直径尺寸根据通流能力、穿设部件的外径以及整体壁厚强度综合确定，法兰端的内孔倒角可作为装配导向结构，方便对接部件快速导入，避免装配时刮伤配合面。从安装边界来看，该零件的装配空间需要预留足够的轴向操作距离，满足装配时轴向推进压紧以及后续拆卸时拉马工具的操作空间，法兰端的安装孔位（若为螺栓连接形式）需要与对接部件的孔位严格同轴，螺栓锁紧时需采用对角分次锁紧的方式，避免法兰面受力不均导致零件偏斜，影响锥面配合的同轴度。

　　实际工况中，这类零件常承受径向载荷、轴向推力以及少量的扭矩载荷，因此建模时对壁厚的校核需要覆盖最大载荷工况，尤其是锥面与法兰衔接的过渡位置，是应力集中的高发区域，建模时需要设置合理的过渡圆角，避免直角衔接导致的应力集中引发零件断裂。在管路系统应用中，锥面配合可实现金属硬密封，适用于高温高压的流体输送场景，相比平面密封结构，锥面密封的接触比压更大，密封可靠性更高，即使存在少量的加工误差，也能通过轴向压紧力的调整实现密封效果补偿；在传动机构应用中，这类锥套常作为胀紧连接结构的核心部件，无需在轴与轮毂上加工键槽，避免了键槽对轴和轮毂强度的削弱，同时可方便调整轮毂在轴上的轴向位置，拆装维护时无需加热或大型工装，仅通过螺栓的锁紧与松开即可实现部件的装拆，大幅降低设备维护的时间成本。建模过程中，锥面的生成需要严格按照锥度参数绘制母线后回转生成，避免采用放样等方式导致锥面出现轮廓误差，法兰端的各层阶梯结构需要保证与锥面主体的同轴度，所有配合面的表面粗糙度要求需要在模型特征中明确标注，指导后续加工工序的参数选择，密封槽的尺寸需要适配标准密封件的规格，避免自行设计非标准槽型导致密封件采购困难、密封效果不达标的问题。
