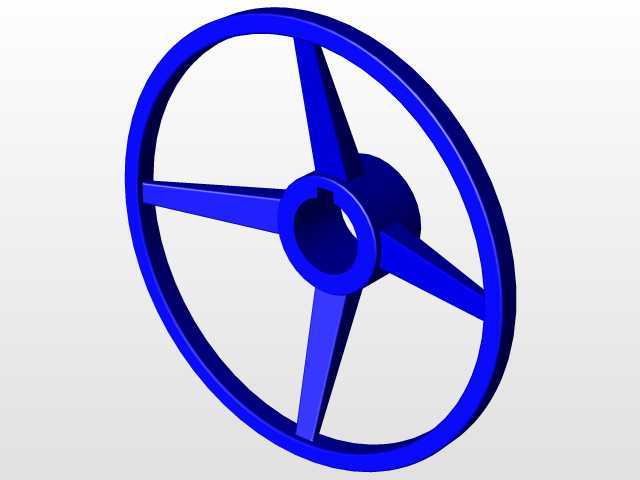

在中小载荷的手动调节传动场景中,这类带四辐支撑结构的轮式齿轮零件常被集成在进给调节、开度控制类机构的末端操作端,区别于纯啮合传动的常规齿轮,它同时兼顾手动操作的握持界面与扭矩传递的啮合功能,常见于小型机床的进给调节单元、工业阀门的手动操控端、轻工设备的张力调节机构中,操作人员直接握持轮缘施加周向扭矩,即可通过中心孔的键连接带动轴系转动,最终实现对应执行端的位置、开度或者进给量调整。
从结构设计逻辑来看,四辐式的支撑布局是在保证轮体整体刚性的前提下尽可能降低零件自重的选择,相比实心轮体结构,四根均匀分布的轮辐将中心轮毂与外圈轮缘连接为整体,既可以承受手动操作时施加的径向掰动载荷,也能传递周向扭转力矩,避免轮缘在受力时出现椭圆变形导致啮合卡滞;轮辐采用等截面的矩形筋条结构,筋条厚度与轮缘、轮毂的壁厚保持均匀过渡,在注塑或者铸造成型环节可以有效减少壁厚差带来的缩孔、内应力集中问题,后续如果采用机加工二次精加工,均匀的壁厚也能减少装夹变形量。
中心轮毂的内孔设计带键槽结构,安装时与配套轴上的平键配合,能够传递足够的手动操作扭矩,不会出现轮体与轴相对打滑的问题;轮毂的轴向长度略大于轮辐的厚度,安装时可以通过轴肩或者轴用挡圈实现轴向定位,保证轮体的安装位置精度,避免运转过程中出现轴向窜动,影响啮合精度或者操作手感。外圈轮缘的截面采用圆弧过渡的圆滑结构,没有尖锐棱角,手动操作时握持的舒适度更好,不会划伤操作人员手部;轮缘外侧的齿形参数匹配对应啮合的从动齿轮模数,齿向误差、齿形公差都按照中等精度传动等级设计,满足手动调节场景下的传动平稳性要求,不会出现卡滞、回差过大的问题。从安装边界尺寸来看,这类零件的外径尺寸适配单人手动操作的施力范围,轮径大小刚好可以让操作人员单手握持轮缘施加足够的调节扭矩,不需要额外加装操作手柄;中心安装孔的尺寸公差按照过渡配合设计,装配时可以轻松压入配套轴径,同时保证同轴度误差在允许范围内,避免轮体转动时出现偏心晃动;轮体的整体轴向厚度控制在紧凑范围内,不会占用过多的安装空间,适合在设备操作面板、调节端的狭小空间内布置。
在实际应用场景中,这类零件不需要额外加装防护套,外露安装在设备操作侧即可,轮辐之间的镂空区域也方便操作人员快速穿握施力,在需要快速大行程调节时,可以直接将手穿入轮辐间隙快速转动轮体,微调时握持轮缘缓慢转动即可实现精准调节;结构本身没有易损的小尺寸零部件,长期使用过程中只要齿面没有严重磨损,就可以持续稳定工作,维护成本极低。设计过程中需要重点校核轮辐与轮毂、轮缘连接位置的应力集中情况,在连接处做圆角过渡处理,避免操作人员施力过大时出现辐条断裂的问题;齿面的硬度不需要做过高的热处理要求,因为手动操作的载荷小、运转频次低,常规的工程塑料或者铸铝材质就可以满足使用强度要求,同时还能降低零件自重,减少操作时的惯性力,提升微调时的控制精度。
