光驱进给传动步进驱动组件结构设计

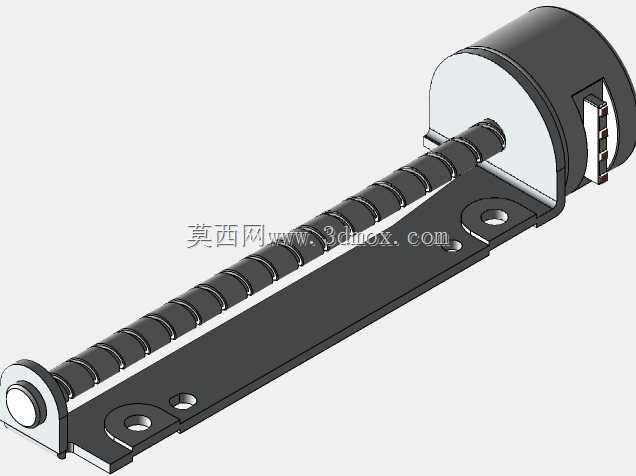

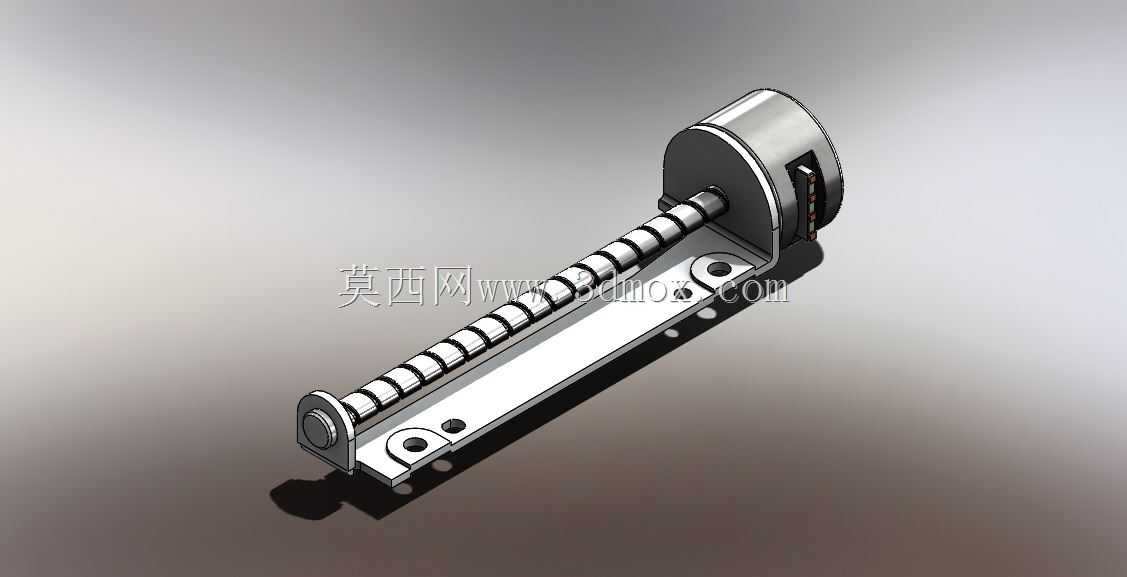

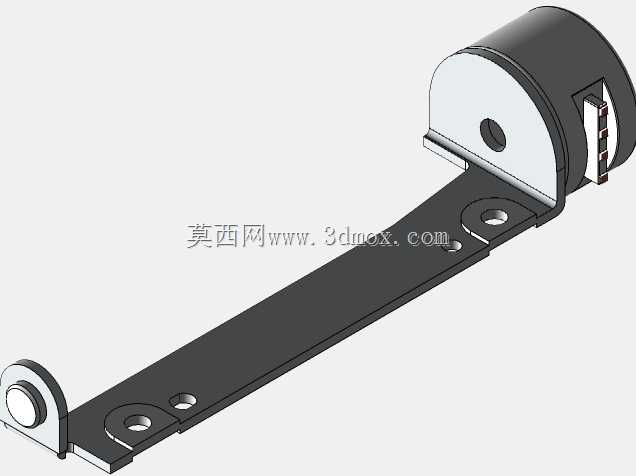

该结构是光存储设备中负责光头组件径向进给的核心驱动单元，广泛应用于台式机内置光驱、外置刻录机、车载光存储播放器等需要精准光学头定位的消费电子与工业光读设备中，承担着带动光学读取头沿光盘径向平稳移动、配合主轴电机完成数据读写轨迹跟踪的核心功能，是光存储设备实现数据精准读取、刻录动作不可或缺的传动执行部件。在实际工作场景中，该组件需要配合伺服控制系统完成微米级的进给定位，既要满足光盘从内圈导入区到外圈导出区全行程的移动需求，又要在高速寻轨时实现快速响应，在低速读取时保持移动平稳无卡顿，避免出现跳轨、读盘失败、刻录飞盘等问题。从功能特性来看，该组件将步进电机的旋转运动通过精密丝杠结构转化为直线进给运动，集成的滑动导轨为移动座提供稳定的导向支撑，安装基座上预设的定位孔可直接与光驱主框架完成装配，电机端的限位结构与基座端部的挡块配合，可实现进给行程的硬限位保护，避免移动座超出行程范围造成结构损坏。设计过程中，重点考量了传动间隙的控制，丝杠与移动座的配合采用适配消费电子批量生产的公差配合，既保证传动顺畅无卡滞，又将回程间隙控制在光头伺服系统可自动补偿的范围内，同时兼顾了零件的注塑与冲压加工工艺性，基座采用钣金冲压成型兼顾结构强度与轻量化，丝杠与导杆采用冷拉工艺降低加工成本，电机安装位的定位基准与导轨安装面一次装夹加工完成，保证装配后电机输出轴与丝杠的同轴度，减少传动过程中的噪音与磨损。在外形尺寸与安装边界上，该组件整体呈长条形布局，长度适配标准5.25英寸光驱的内部安装空间，宽度方向避开光头排线、主轴电机等周边部件的安装区域，安装孔位完全匹配通用光驱框架的固定柱位置，装配时无需额外调整即可完成定位，整体厚度控制在光驱内部腔体的高度范围内，不会与上盖、电路板等部件产生干涉，移动座上预留的光学头安装位可直接卡装标准尺寸的光头组件，传动过程中移动座的运行平面与光头物镜的聚焦平面保持平行，保证光头在全行程移动中始终与光盘盘面保持稳定的工作距离。
