3D打印机轴移专用步进电机结构设计

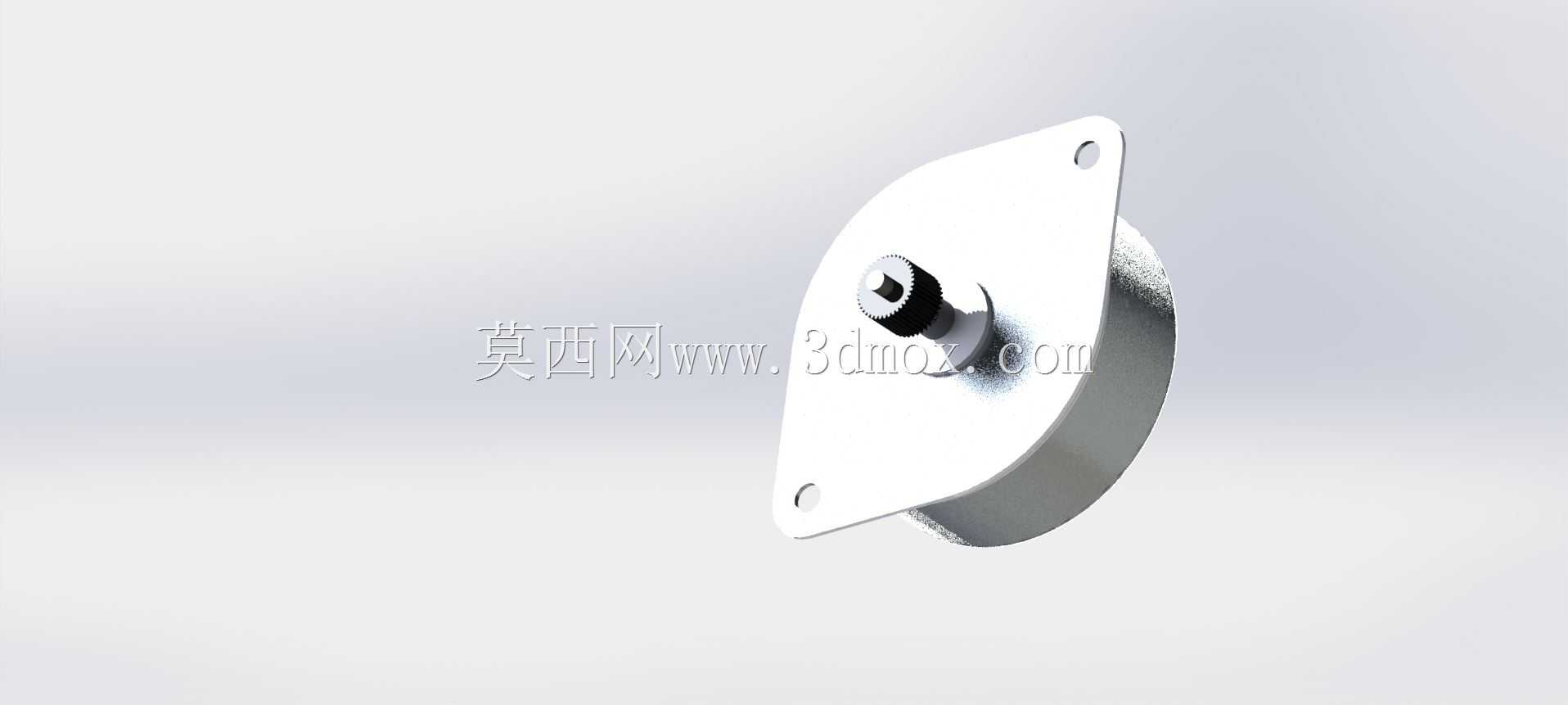

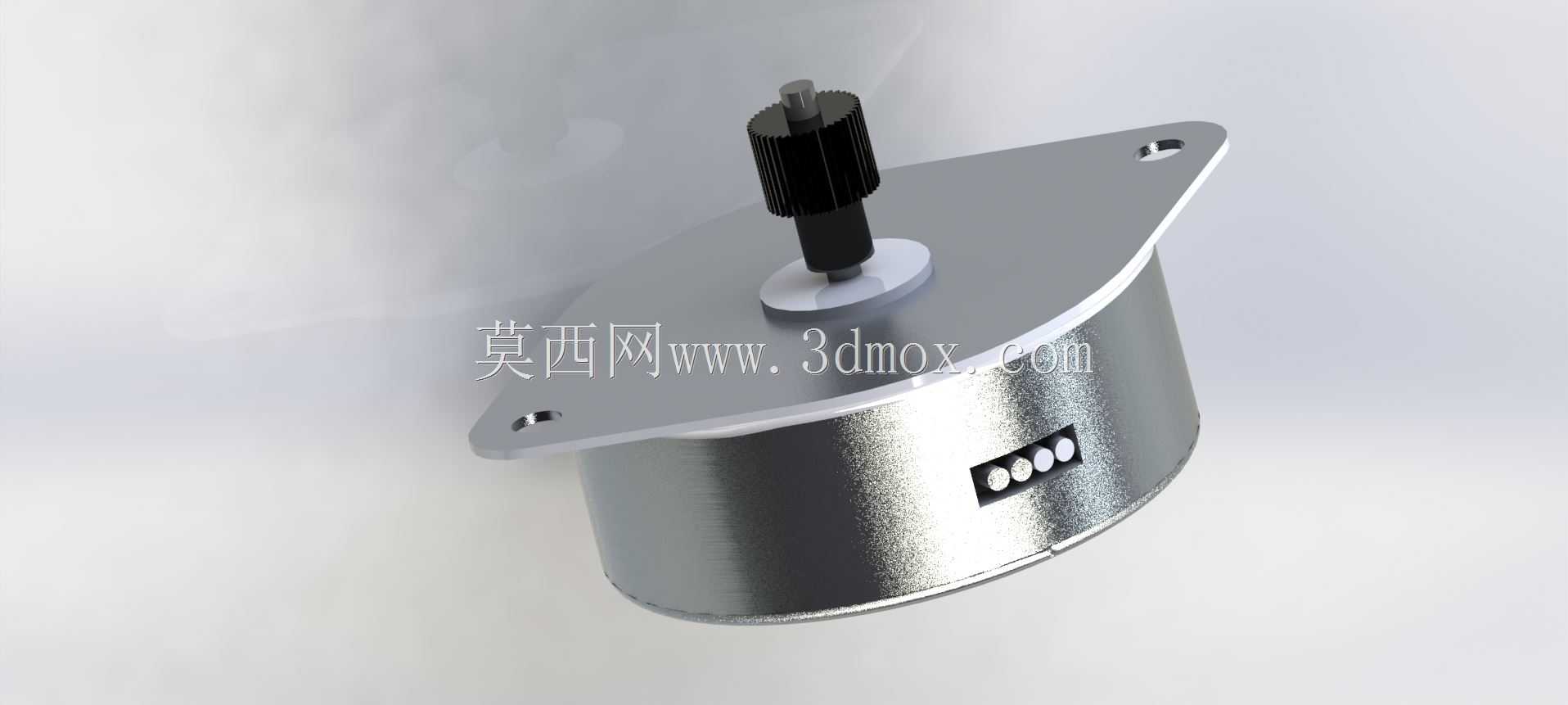

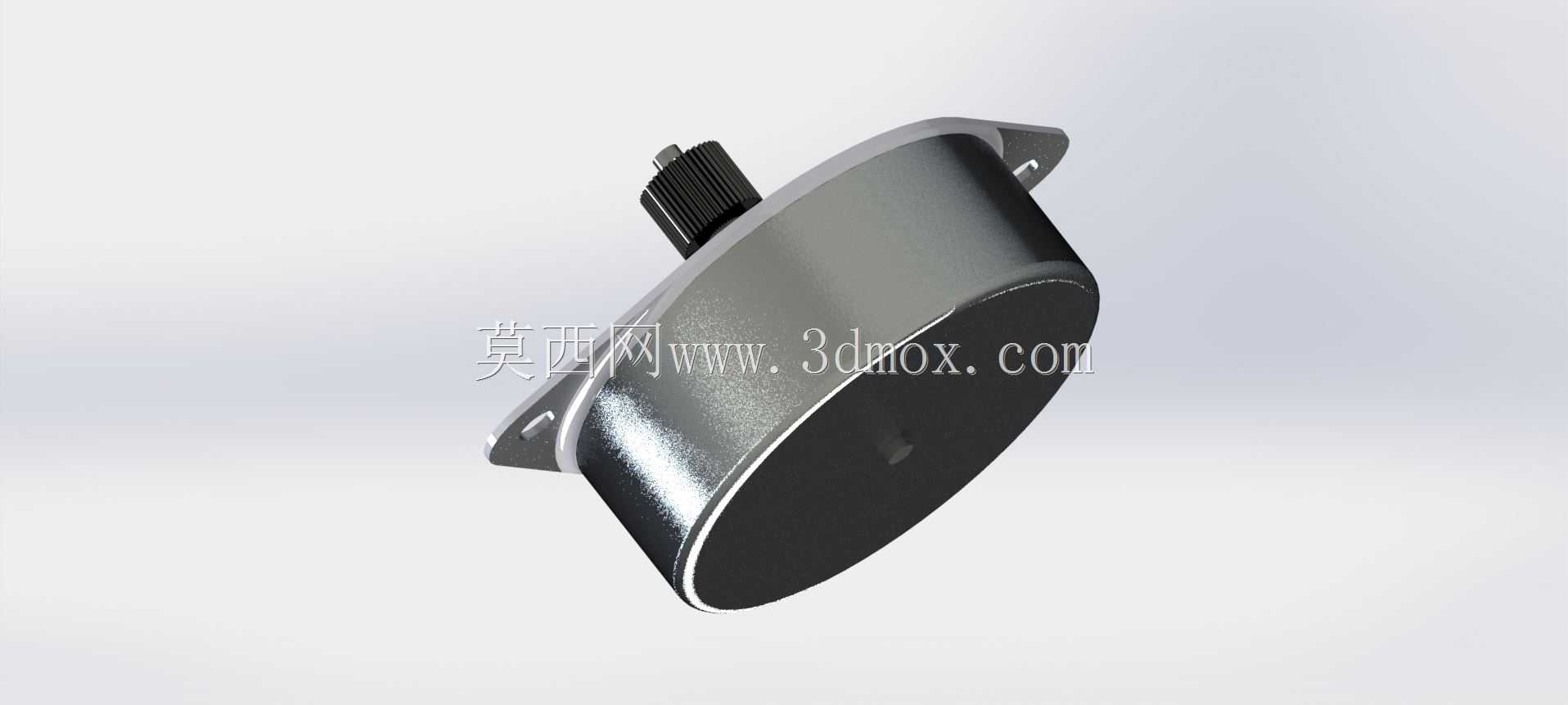

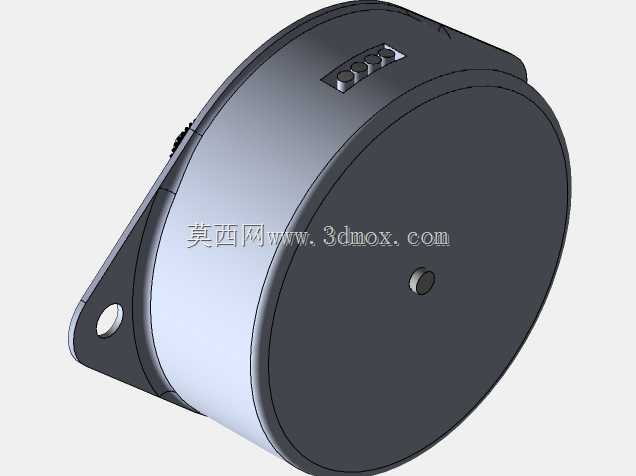

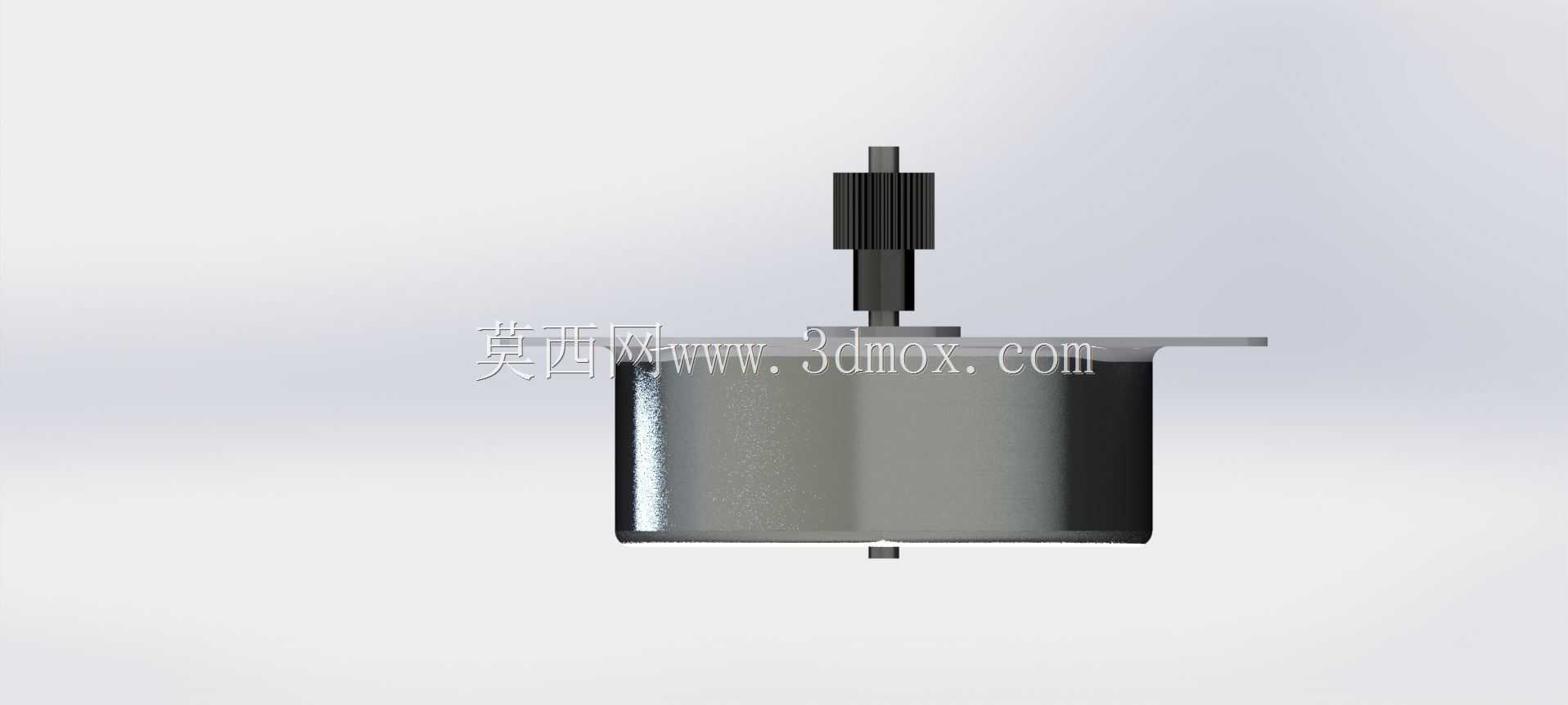

这款步进电机是专为桌面级FDM3D打印机轴向往复运动场景开发的执行部件，核心作用是驱动打印喷头或成型平台沿指定轴向完成精准位移，是3D打印机运动系统里负责位置控制的核心动力单元。在实际打印作业过程中，该电机需要承接控制系统发送的脉冲信号，将电脉冲信号转化为对应角度的角位移输出，通过轴端同步带轮带动传动带，最终拖动运动组件完成层厚级的精准移动，每一次脉冲信号对应固定的转动步距，能够保证打印过程中走位精度稳定，避免出现层纹偏移、走位错位等影响打印成型质量的问题。从功能特性来看，这款电机采用带法兰安装面的圆柱形机身设计，机身外壳做了金属质感的表面处理，既能够保证电机运行过程中产生的热量快速散出，也能提升整体结构的抗形变能力，适配长时间连续打印的工作需求；轴端预装了带防滑齿的同步带轮，无需用户二次加工装配即可直接对接常规规格的同步传动带，输出轴与带轮的配合做了防松设计，正反转快速切换时不会出现带轮打滑空转的问题；机身侧面预留了接线触点区域，能够直接对接驱动板的接线端子，减少布线时的冗余操作。在设计思路上，这款电机充分考虑了桌面3D打印机的安装空间限制，将驱动相关的结构做了集成化处理，没有额外突出的冗余结构，整体外形紧凑圆润，不会和打印机内的其他走线、结构件产生干涉；法兰安装面采用了三角分布的安装孔位，安装时只需要对准机架上的对应孔位拧紧紧固件即可完成固定，安装容错率高，不需要复杂的对位调整。从安装边界来看，法兰盘的外轮廓尺寸适配市面上主流的桌面级3D打印机轴端安装位，圆柱形机身的直径控制在常规安装槽的兼容范围内，输出轴的伸出长度刚好匹配同步带轮的安装高度，安装完成后带轮与传动带的啮合位置处于同一平面，不会出现带体偏磨的问题；电机整体重量较轻，不会给轴向运动的导轨带来额外的负载压力，能够保证运动过程的顺畅性，降低导轨的磨损速度，延长设备整体的使用寿命。在实际运行过程中，这款电机的输出扭矩能够满足常规打印速度下的驱动需求，低速运行时不会出现明显的震动和噪音，能够保证打印过程的稳定性，无论是打印小尺寸的精密模型还是大尺寸的实体构件，都能提供稳定的位移驱动支持。
