PPN-13KB09C微型有刷直流电机结构设计

项目分类:电动机 发布时间:2025-08-27 ID:1068324
  • PPN-13KB09C微型有刷直流电机结构设计
  • PPN-13KB09C微型有刷直流电机结构设计
  • PPN-13KB09C微型有刷直流电机结构设计
  • PPN-13KB09C微型有刷直流电机结构设计
  • PPN-13KB09C微型有刷直流电机结构设计
  • PPN-13KB09C微型有刷直流电机结构设计

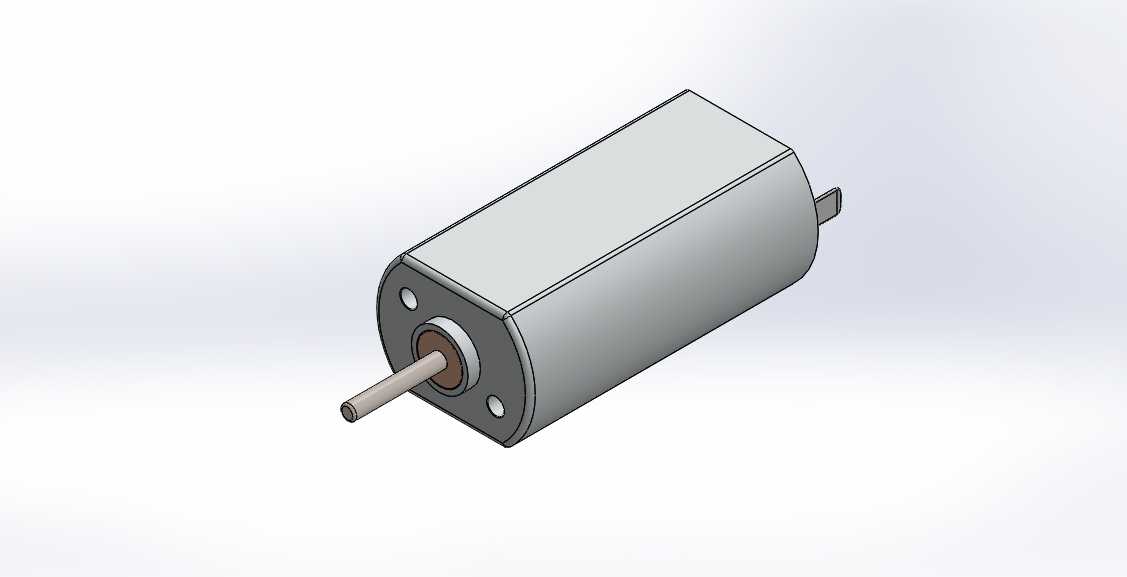

做小型自动化设备结构设计的同行大多有体会,选微型驱动件的时候,往往不是参数卡得死,是安装边界先给你划了硬线——很多桌面级小型传动机构、便携电动工具、精密进给模组里,留给动力单元的空间往往是抠出来的,多留一毫米都要挤占执行端的行程或者传动件的排布空间,这也是这类扁方形外壳微型直流电机在小功率驱动场景里普及率极高的原因。

先从实际应用场景说,这类小功率有刷直流电机的适配场景非常杂,你在做小型光驱进给模组、桌面级3D打印送丝机构、便携电动螺丝刀、小型阀门电动执行器、智能门锁锁舌驱动、甚至是小型玩具的动力输出端,都能碰到同结构规格的产品。它不像大功率伺服电机有标准化的法兰安装基准,这类微型电机的安装往往是靠外壳端面的定位孔、或者外壳侧面的粘接/卡接位来固定,所以建模的时候外壳的形位公差留量特别重要,我之前做过一个小型光栅调节机构的驱动选型,一开始选了圆柱外壳的同功率电机,结果安装的时候圆柱面在安装座里容易转,锁紧之后输出轴的同轴度调了半天都达不到进给精度要求,后来换了这种扁方形外壳的结构,靠外壳的两个平面做定位基准,打两个螺丝锁在安装座上,同轴度一次就调到位了,后续跑寿命测试的时候也没出现过电机移位的问题。

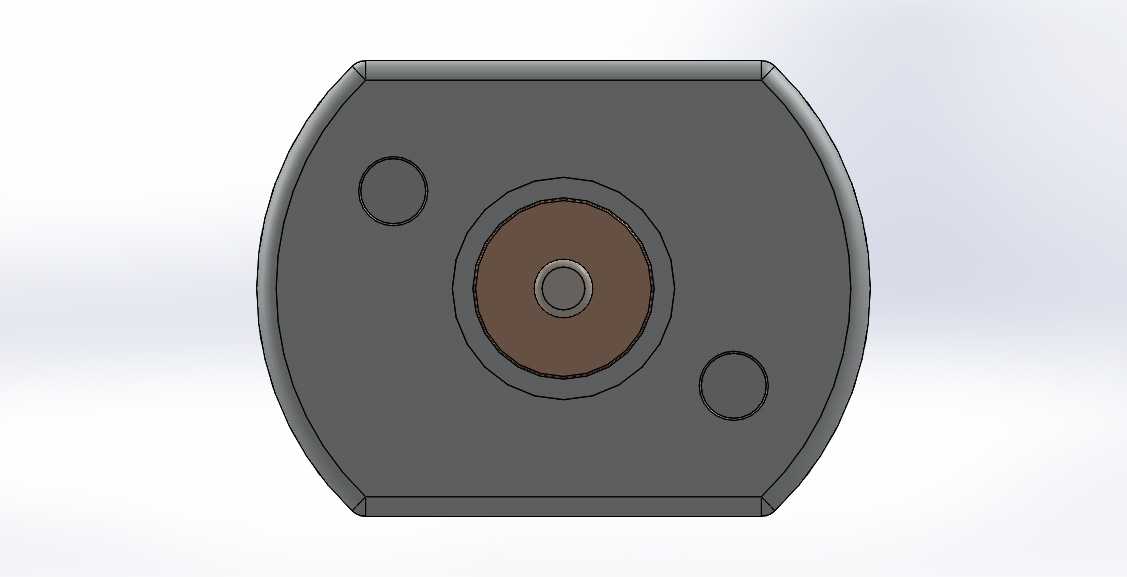

说回这个结构本身的设计思路,首先是外壳的选型,采用拉伸成型的扁方形金属壳,一方面是比同功率的圆柱外壳更好做安装定位,另一方面金属壳的散热效率比塑料外壳高不少,小电机堵转的时候温升快,金属壳能快速把绕组的热量散出去,降低烧绕组的概率。输出端的端盖上压装了含油轴承,不是滚珠轴承,很多新手建模的时候会给这个位置加滚珠轴承,其实完全没必要,这类小电机的输出轴径向负载很小,含油轴承的静音效果比微型滚珠轴承好,成本还低,而且含油轴承的配合间隙更小,输出轴的径向窜动能控制在很小的范围内,适合做小行程的精密进给驱动。端盖上的两个安装孔是通孔,不是螺纹孔,安装的时候是从电机尾部穿螺丝锁到前端的安装座上,建模的时候要注意孔的位置度公差,两个孔的中心距公差要控制在0.05mm以内,不然安装的时候螺丝穿过去会别着端盖,导致轴承内圈偏心,转起来的时候输出轴跳动大,噪音也会上来。

输出轴的设计也有讲究,这个电机的输出轴是单扁位结构,不是D型轴全段铣扁,只有伸出端的一小段做了扁位,用来和传动齿轮或者同步轮做周向固定,防止传动件打滑。我之前碰到过新手建模的时候把整个轴都铣成D型,结果装齿轮的时候齿轮往轴根滑,顶到端盖的轴承端面,电机转起来直接把轴承端盖磨坏了。轴的伸出长度是严格卡安装边界的,一般来说这类电机的轴伸长度不会超过10mm,太长的话轴的刚性不够,带径向负载的时候容易弯,而且轴伸太长的话,传动件的固定位离轴承支撑点太远,会放大轴的跳动量,影响传动精度。尾部的输出轴是用来装偏心轮做震动反馈的?不对,看这个结构尾部的短轴是做动平衡用的,因为电枢在高速转动的时候会有动不平衡量,尾部的短轴上可以加平衡胶泥来调整动平衡,降低电机高速转动的时候的震动和噪音。

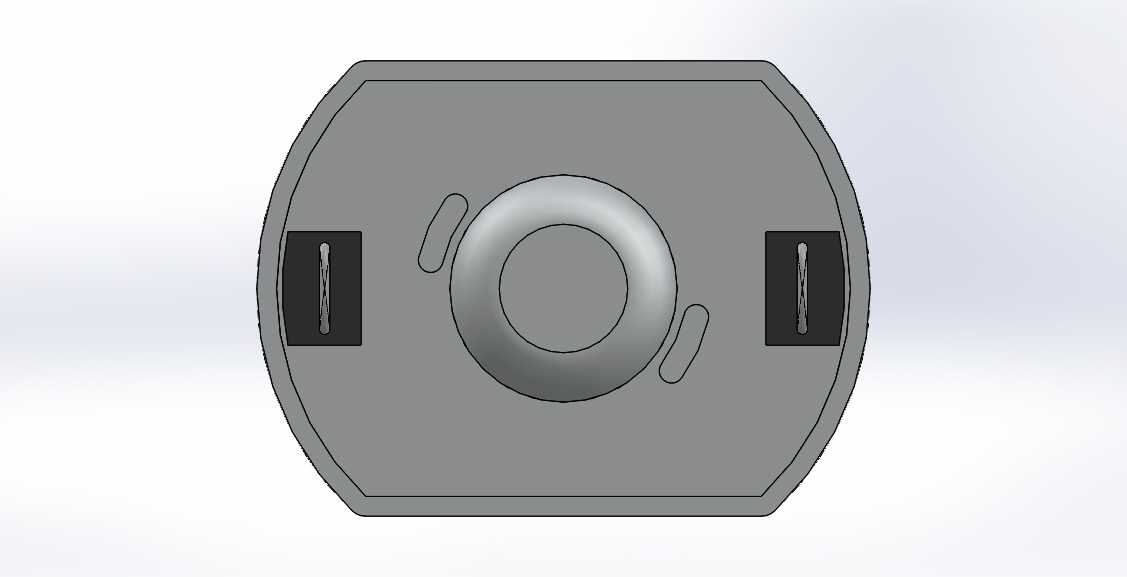

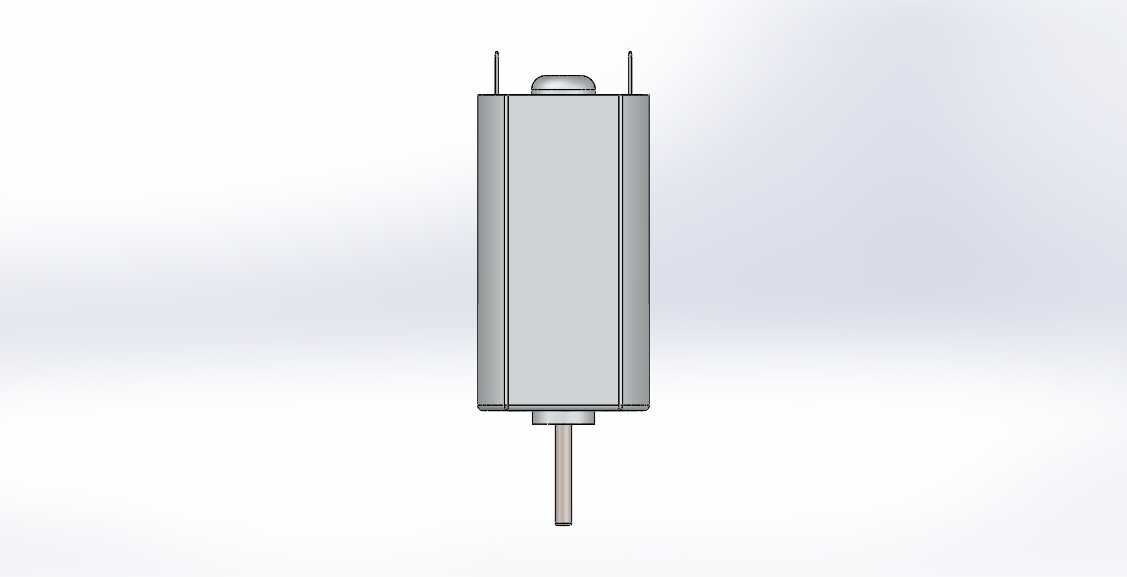

再讲安装边界的问题,这类电机的外形尺寸是严格标准化的,13mm系列的扁方电机,外壳的截面尺寸是13mm*15mm左右,总长度不含轴是20mm上下,建模的时候要给外壳周围留至少0.5mm的安装间隙,不能把安装座的腔做得和电机外壳严丝合缝,不然电机装进去的时候会因为外壳的拉伸公差卡滞,而且电机工作的时候发热膨胀,没有间隙的话会把外壳挤变形,蹭到内部的电枢,导致电机卡转。接线端在电机尾部的侧面,建模的时候要给接线端子留至少3mm的走线空间,不能把安装座的后壁贴到电机尾部,不然线皮会被磨破,造成短路。另外要注意,这类电机的两个接线片是有极性的,建模的时候可以在安装座上做极性标识,防止生产的时候接反线,导致电机反转,我之前做一个小型电动工具的时候就踩过这个坑,安装座没做防呆,产线工人接反了一半的线,返工花了不少时间。

从功能特性上来说,这类有刷直流电机的启动扭矩大,驱动电路简单,不需要复杂的换向控制,给直流电就能转,调速也方便,串个PWM调速电路就能实现宽范围的转速调节,非常适合成本敏感的小功率驱动场景。和同尺寸的空心杯电机比,它的扭矩更大,抗过载能力更强,虽然噪音比空心杯稍大,但是成本只有空心杯的三分之一不到,寿命在额定负载下能达到上千小时,完全满足普通民用小型设备的寿命要求。建模的时候还要注意,电机的输出轴和端盖之间有0.1mm左右的轴向窜动间隙,设计传动件的时候要给这个窜动量留余地,不能把传动件的轴向位置完全顶死,不然电机转起来的时候轴承受轴向力,会大幅缩短轴承的寿命。

很多刚入行的结构工程师做这类小电机选型建模的时候,容易忽略引线的出线方向,这个系列的电机引线是从尾部侧面出线的,不是正后方出线,所以设计安装腔的时候要在侧面开出线槽,不能把线压在电机外壳和安装座之间,时间长了线皮被压破就会短路。另外端盖上的含油轴承是压装进去的,建模的时候不要在轴承对应的端盖位置做凸台或者其他结构,不然压装轴承的时候会把端盖顶变形,导致轴承孔偏心。还有电机外壳和端盖的配合是扣压式的,端盖的边缘有几个扣点压在外壳的卡槽里,建模的时候不要在扣点位置做安装结构,不然会影响扣压的牢固度,电机摔碰的时候端盖容易掉出来。

总的来说,这类微型直流电机的结构看起来简单,但是每一处尺寸都是经过大量实际应用验证的,建模的时候不能只照着外观画外形,要结合实际安装、生产、使用的场景去核对每一个尺寸的边界,不然做出来的模型看着像,实际用的时候就会出现各种装配干涉、功能异常的问题。尤其是做小型精密设备的时候,动力单元的安装基准、配合公差、走线空间这些细节,往往决定了整个设备的稳定性和寿命。
